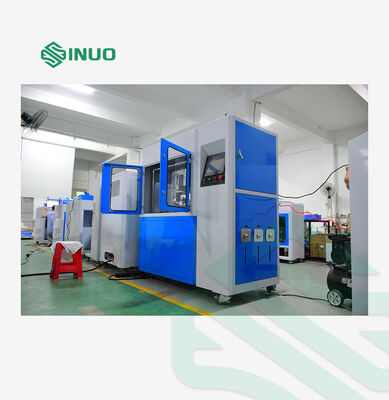

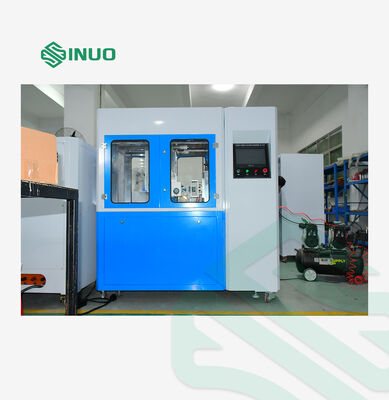

IEC 62196-1 EV Charging Connector Tester, Servo Plug Pull & Breaking Capacity Durability Tester เครื่องทดสอบความทนทานในการชาร์จ

เนื้อหาการทดสอบ

a) การหักและความจุ b) การทํางานปกติ

ระยะตัวอย่างการทดสอบ

ปืนชาร์จ AC และ DC

สถานีทดสอบ

สถานีเดียว

วิธีควบคุมไฟฟ้า

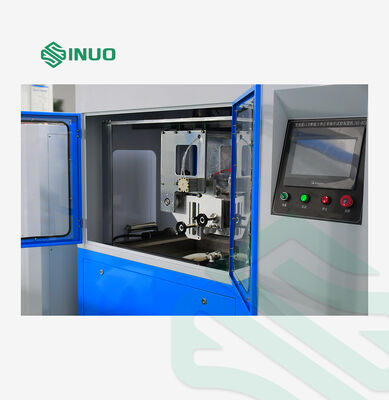

มิตซูบิชิ PLC การควบคุมที่บูรณาการ ปรับปรุงการทํางานของอินเตอร์เฟซสัมผัสมนุษย์-เครื่องจักรสี 7 นิ้ว

รูปแบบการทํางาน

การทํางานด้วยมือหรือโปรแกรม

หน้าที่

มันมีหน้าที่จําลองการทํางานปกติของอินเตอร์เฟซการชาร์จ ซึ่งสามารถทําการชาร์จอินเตอร์เฟส plug-in และ pull-outยังมีการตั้งค่าที่สามารถโปรแกรมได้ของความเร็วการทดสอบ, เวลาทดสอบและเวลาทดสอบ

โหมดขับขี่

เครื่องยนต์เซอร์โวขับเคลื่อนการเคลื่อนไหวการสับและถอดสับ และการเคลื่อนไหวหมุนและการชื้นของของเหลวและกระบอกผู้ช่วยทําความเข้าใจการเปิดและปิดเครื่องสวิทช์กลไกสลับ.

เครื่องประกอบตัวอย่างและวิธีจับ

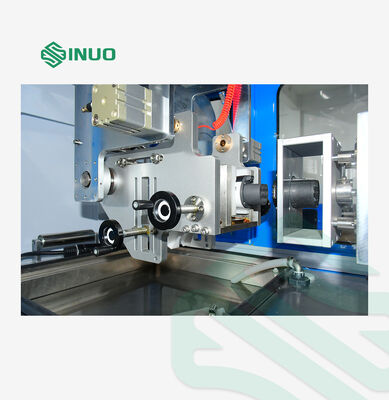

เครื่องจับกล, X / Y / Z เครื่องจับที่ปรับได้สามมิติ, ตําแหน่งจุดจับที่ปรับได้, เครื่องจับทั่วไปที่เหมาะกับมาตรฐานแห่งชาติ, มาตรฐานอเมริกัน,อินเตอร์เฟซการชาร์จ AC/DC มาตรฐานของยุโรป


การพลิกอัตโนมัติ

อุปกรณ์พร้อมด้วยกลไกหมุนอัตโนมัติที่แคลมปืนชาร์จ, สามารถหมุน 90o และเวลาการยึดหมุนสามารถตั้งค่าตามความต้องการภายในช่วง (0 ~ 600) s,ซึ่งสามารถบรรลุการทดสอบของสารละลาย dip สําหรับ IEC 62196-1:2022 ข้อ 233.2.

จํานวนการทดลอง

0~999999 ครั้ง, สามารถตั้งค่าก่อน, หยุดโดยอัตโนมัติเมื่อการนับถึงค่าที่ตั้ง

ความจุของความแตกเวลาการนํา

1-999.9s สามารถตั้งค่าได้ (มาตรฐานกําหนดให้การติดต่อไฟฟ้าต้องดําเนินการไม่เกิน 4s และไม่ต่ํากว่า 2s)

อัตราการติดต่อและการถอน

0-10 ครั้ง/นาที, สามารถตั้งค่าได้ (3.75 จันทร์/นาที, 7.5 ช่วงเวลา/นาที)

การทดสอบความเร็ว

0-150mm สามารถตั้งค่าได้ล่วงหน้า (ระยะห่างระหว่างสปั๊กทดสอบและซ็อตทดสอบ ≥50mm)

ความเร็วในการทดสอบ

0-1100mm/s สามารถตั้งค่าได้โดยตรงบนจอสัมผัส

การแสดงค่าแรง

อุปกรณ์พร้อมกับเซ็นเซอร์แรง 50 กิโลกรัม ซึ่งสามารถติดตามค่าแรงในเวลาจริง สร้างเส้นโค้งแรง-เวลา และแสดงแรงการใส่และแรงการดึงออกสูงสุดและแสดงค่าแรงปัจจุบัน, ระยะค่าแรง (0 ~ 500) N

อุปกรณ์ล็อก

มันมีหน้าที่กดอุปกรณ์ล็อคกลไกโดยอัตโนมัติ เพื่อจําลองสภาพการทํางานปกติ

ถังสารละลาย

อุปกรณ์พร้อมกับถังสารละลายหนึ่งตัว ซึ่งสามารถรองรับ IEC 62196-1:2022 ข้อ 23 ได้3.2 น้ําเกลือและฝุ่น โปรดสังเกตว่าสารละลายควรถูกเตรียมโดยผู้ใช้

ความต้องการในการดําน้ําละลาย

จํานวนของ dip, เวลา dip, เวลาแห้ง, plug-in และถอนเวลา, และเวลาจักรยานสามารถตั้ง

ภาระ

ข้างนอก สามารถทํางานกับ SN2217-480V250A

ฟังก์ชันการตรวจจับ

เมื่อภาระถูกเชื่อมต่อ, มันสามารถสังเกตสัญญาณปิดวงจรและบันทึกเวลาปัจจุบัน.

การป้องกันความปลอดภัย

การป้องกันพื้นดิน การป้องกันวงจรสั้น การป้องกันความอ้วน
