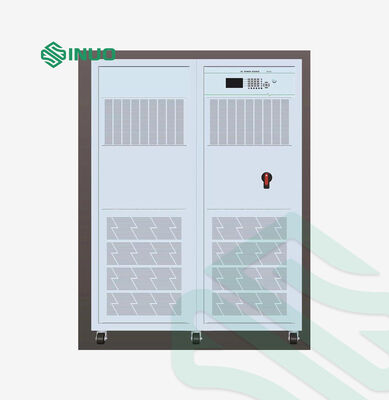

เครื่องทดสอบกระแสไฟฟ้า 10kA ทนต่อกระแสไฟฟ้า IEC 62196-1

เครื่องทดสอบกระแสไฟฟ้าลัดวงจรทนต่อการทดสอบปัจจุบันเป็นอุปกรณ์เฉพาะที่ออกแบบมาเพื่อทำการทดสอบการทนต่อกระแสลัดวงจรบนอุปกรณ์ไฟฟ้า เช่น ปืนชาร์จ EV เซอร์กิตเบรกเกอร์ หม้อแปลงไฟฟ้าระบบจำหน่าย ยูนิตหลักของวงแหวน กล่องกระจายสายเคเบิล และขั้วต่อเป็นไปตามข้อกำหนดการทดสอบการตรวจสอบความสามารถในการตรวจสอบความสามารถต้านกระแสลัดวงจรที่ระบุไว้ในข้อที่เกี่ยวข้องของIEC 62196-1:2025.

ระบบนี้มีคอมพิวเตอร์ออลอินวันอุตสาหกรรมสำหรับการแสดงผลและการตั้งค่าพารามิเตอร์ ตัวควบคุม PLC สำหรับการควบคุมกระบวนการ และการ์ดเก็บข้อมูลสำหรับการวัดรูปคลื่น ให้กระแสทดสอบสูงถึง10 กะรัต.

แหล่งจ่ายไฟ AC ใช้แหล่งจ่ายไฟ AC วงจรแม่เหล็กหลายวงจรกำลังสูงพร้อมวงจรควบคุมกระแสแบบปรับได้ โหมดทดสอบแรงดันไฟฟ้าใช้การซ้อนทับแรงดันไฟฟ้าแยก รองรับแรงดันไฟฟ้าทดสอบสูงสุด1,000 โวลต์.

อุปกรณ์นี้มีการทำงานที่เป็นมิตรต่อผู้ใช้ การติดตั้งผลิตภัณฑ์ที่รวดเร็ว การทดสอบอัตโนมัติ ฟังก์ชันการตัดสินอัตโนมัติ และความชาญฉลาดและความน่าเชื่อถือสูง

• ติดตั้งคอมพิวเตอร์ออลอินวันอุตสาหกรรมสำหรับการแสดงพารามิเตอร์และการแสดงรูปคลื่นแบบเรียลไทม์ นำเสนออินเทอร์เฟซที่ชัดเจนและใช้งานง่าย
• การรับข้อมูลความเร็วสูงช่วยให้สามารถตรวจสอบรูปคลื่นปัจจุบันแบบเรียลไทม์ด้วยความละเอียดเวลาระดับไมโครวินาที (μs)
• แหล่งกำเนิดกระแสไฟใช้แหล่งจ่ายไฟ AC วงจรแม่เหล็กหลายวงจรพร้อมการควบคุมแบบดิจิทัล ให้ความแม่นยำสูงและเสถียรภาพที่ยอดเยี่ยม
• แรงดันไฟฟ้าใช้การออกแบบที่แยกออกจากกัน ทำให้เกิดความต่างศักย์ไฟฟ้า 1000V กับตัวเครื่อง (ขั้วต่อกราวด์) ในขณะที่ลดการใช้พลังงาน
• รองรับการทดสอบกระแสเกินพิกัดที่ 2.0/2.5/3.0/3.5/4.0/5.0/8.0/10 เท่าของกระแสพิกัด (เช่น 50~10000A)
• เข้ากันได้กับการทดสอบสเปคอุปกรณ์ต่างๆ
• สามารถวัดและบันทึกความสัมพันธ์ระหว่างกระแสและเวลาได้
• มีฟังก์ชันการป้องกันที่ครอบคลุม รวมถึงการป้องกันแรงดันไฟเกินและกระแสเกิน ซึ่งจะตัดเอาต์พุตโดยอัตโนมัติและทริกเกอร์สัญญาณเตือนภาพและเสียงเมื่อถูกกระตุ้น

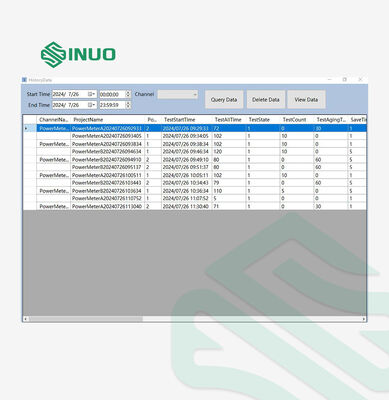

• บันทึกข้อมูลการทดสอบแบบเรียลไทม์เพื่อให้ตรวจสอบและตรวจสอบย้อนกลับได้ง่าย
