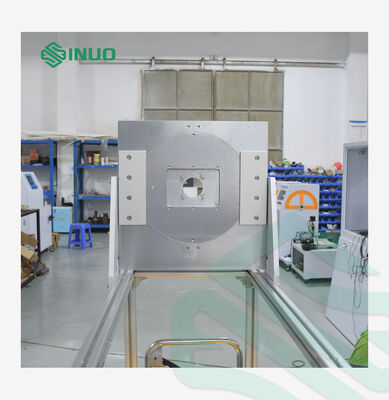

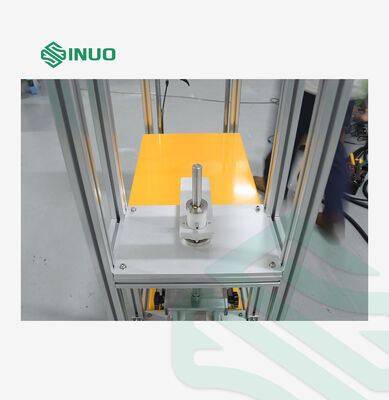

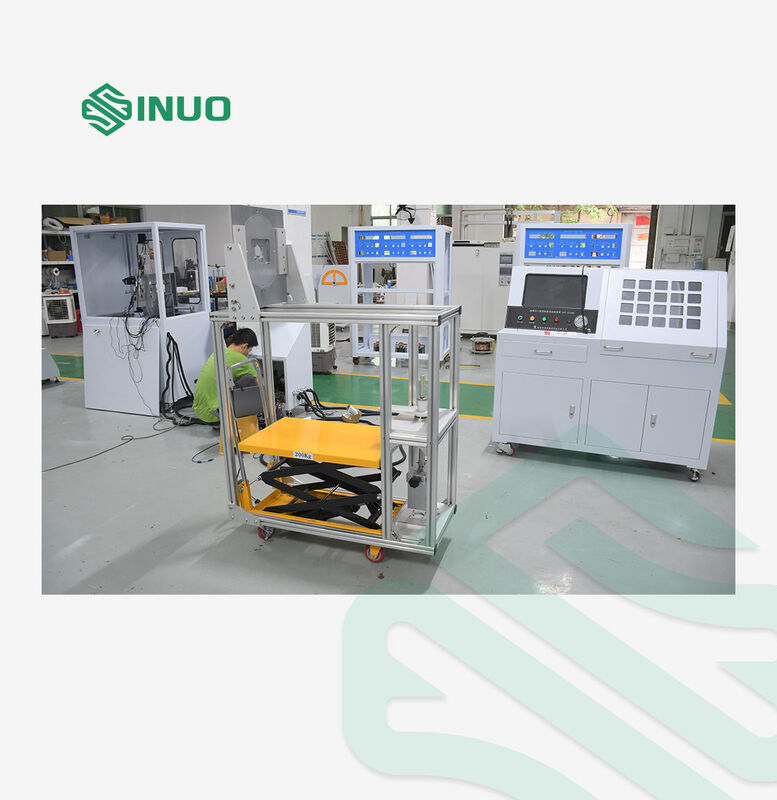

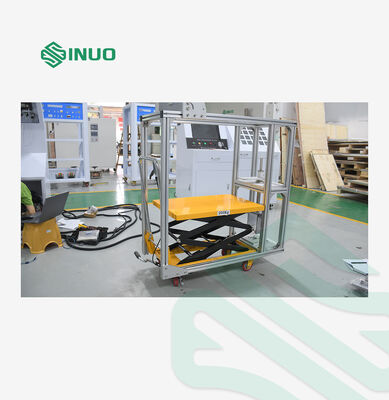

IEC 62196-1 EV ตัวเชื่อมต่อการชาร์จเครื่องทดสอบโหลดทางกลของตัวเชื่อมต่อ

ข้อจำกัดตัวอย่างการทดสอบ:ขั้วต่อการชาร์จ

วัตถุประสงค์ในการทดสอบ:ขั้วต่อการชาร์จต้องได้รับการออกแบบเพื่อให้ใส่และถอดปืนชาร์จได้ง่าย และต้องป้องกันไม่ให้ปืนหลุดออกจากเต้ารับภายใต้การทำงานปกติ การทดสอบนี้ตรวจสอบว่าแรงสูงสุดที่ต้องใช้เพื่อดึงปืนชาร์จออกจากเต้ารับเป็นไปตามขีดจำกัดมาตรฐานที่ระบุหรือไม่

หลักการทดสอบ:แรงดึงสูงสุดของซ็อกเก็ต: ใช้แรงทั้งหมดรวมกับน้ำหนักมาตรฐานที่ระบุ (น้ำหนักหลัก น้ำหนักเพิ่มเติม ตะขอและอุปกรณ์จับยึด) และชุดปลั๊กทดสอบลงบนปลั๊กทดสอบ ปลั๊กต้องแยกออกจากเต้ารับ

สภาพแวดล้อมการทำงาน:อุณหภูมิในการทำงาน: 5–35°C; ความชื้น: 30%–90%RH

สถานีทดสอบ	สถานีเดียว
การกำหนดค่าเกจ	ผลิตจากเหล็ก S136 พินเกจผลิตขึ้นตามขนาดมาตรฐานขั้นต่ำ โดยมีพิกัดความเผื่อ +0.01 / 0 มม. พิกัดความเผื่อระยะห่างตรงกลาง ±0.05 มม. และความหยาบผิว Ra 0.8 μm เกจเป็นอุปกรณ์เสริม
รายการทดสอบ	7.11.8: การทดสอบโหลดทางกลสำหรับขั้วต่อการชาร์จ / ข้อ 14.1.6 (IEC 62196) 7.15.1.1: การทดสอบอุปกรณ์ล็อค / ข้อ 14.1.5 (IEC 62196) 7.17.1 d) e) f): การทดสอบแรงดึงออก / ข้อ 14.1.5 (IEC 62196)
พารามิเตอร์ทางเทคนิคหลักของเครื่องทดสอบโหลดทางกลของตัวเชื่อมต่อการชาร์จ
ทดสอบไดอะแกรมการตั้งค่า
ระยะเวลาการถือครอง	60 วินาที เกิดขึ้นจากกระบอกไฮดรอลิกที่ขับเคลื่อนถาดเพื่อยกน้ำหนัก ควบคุมเวลาด้วยตนเอง
รอบการทดสอบ	4 ครั้ง ทดสอบหนึ่งครั้งในแต่ละช่วง 90° รอบแกนนอน ดำเนินการด้วยตนเอง
การกำหนดค่าน้ำหนักโหลดทางกล	165N: น้ำหนักหลัก 148.5N 1 ชิ้น + น้ำหนักเพิ่มเติม 16.5N 1 ชิ้น 300N: น้ำหนักหลัก 270N 1 ชิ้น + น้ำหนักเพิ่ม 30N 1 ชิ้น 440N: น้ำหนักหลัก 396N 1 ชิ้น + น้ำหนักเพิ่ม 44N 1 ชิ้น 660N: น้ำหนักหลัก 594N 1 ชิ้น + น้ำหนักเพิ่มเติม 66N 1 ชิ้น 750N: น้ำหนักหลัก 675N 1 ชิ้น + น้ำหนักเพิ่มเติม 75N 1 ชิ้น หมายเหตุ: น้ำหนักของตุ้มน้ำหนักหลักรวมมวลของตะขอด้วย แรงโหลดเป้าหมายทำได้โดยการซ้อนและรวมน้ำหนักที่แตกต่างกัน
พารามิเตอร์ทางเทคนิคหลักของการทดสอบอุปกรณ์ล็อค
ทดสอบไดอะแกรมการตั้งค่า
เวลาทดสอบถือครอง	60 วินาที ตุ้มน้ำหนักจะถูกยกและลดลงโดยถาดขับเคลื่อนด้วยกระบอกไฮดรอลิก เวลาถูกควบคุมด้วยตนเอง
ทดสอบการเลือกโหลด	โปรดดูตารางที่ 7
ข้อกำหนดการทดสอบ	อุปกรณ์ล็อคจะต้องปลดล็อคในระหว่างการทดสอบ
การกำหนดค่าน้ำหนักแรงดึงออก	ปืนชาร์จ AC: 100N (90N + 10N) ปืนชาร์จ DC: 140N (126N + 14N)

• การปฏิบัติตามมาตรฐาน IEC 62196 เต็มรูปแบบ
  รองรับแรงดึงออก อุปกรณ์ล็อค และการทดสอบโหลดทางกล ข้อมูลการทดสอบที่ SGS/TÜV ยอมรับสำหรับการรับรองระดับโลก
• โซลูชันการทดสอบ AC/DC แบบครบวงจรในหนึ่งเดียว
  สถานีเดียวครอบคลุมทั้งปืนชาร์จ AC และ DC ที่มีน้ำหนักหลายช่วง (100N–750N) ช่วยลดต้นทุนอุปกรณ์พิเศษและพื้นที่ห้องปฏิบัติการ
• เกจวัด S136 เสริมความแม่นยำสูง
  พินเกจเหล็กกล้าป้องกันสนิม S136 ที่มีพิกัดความเผื่อต่ำช่วยให้มั่นใจถึงผลการทดสอบที่แม่นยำและทำซ้ำได้
• การดำเนินการด้วยตนเองที่ง่ายและมีเสถียรภาพ
  การยกน้ำหนักแบบไฮดรอลิกพร้อมเวลาในการถือครองที่ปรับได้ 60 วินาที การทดสอบแนวนอน 90° 4 ทิศทาง รองรับโดยคู่มือการใช้งานและวิดีโอแนะนำระยะไกล
• ความสามารถในการปรับสภาพการทำงานได้กว้าง
  ประสิทธิภาพที่มั่นคงที่ 5–35 ℃, 30% –90% RH; ไม่จำเป็นต้องใช้พลังงานเพิ่มเติมในการโหลดน้ำหนัก
