อุปกรณ์การทดสอบการกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกสําหรับการทดสอบ IEC 61851 IK

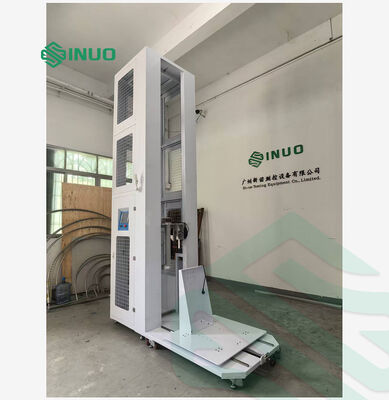

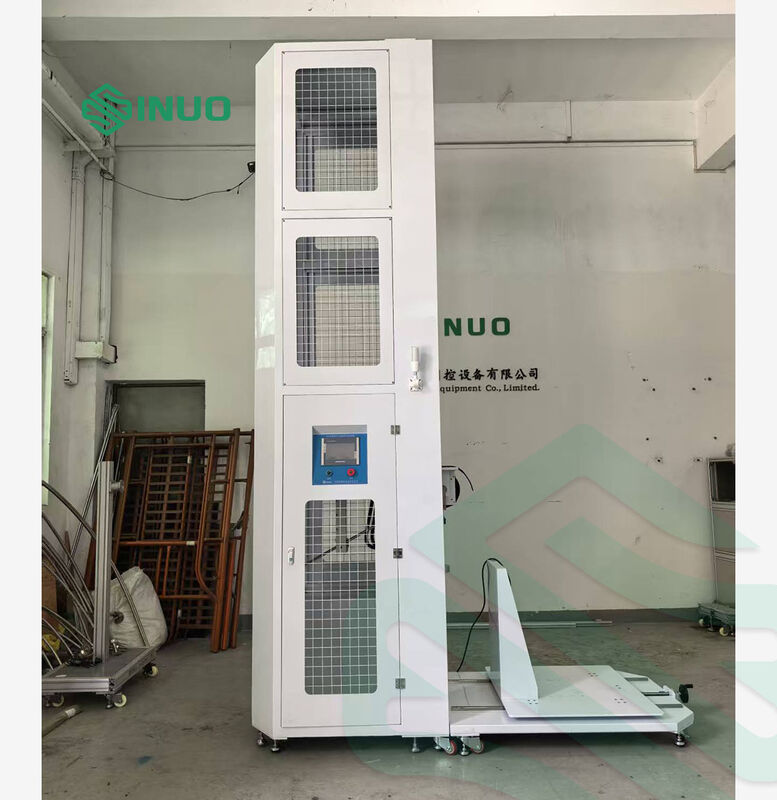

เครื่องทดสอบแรงกระแทกของเสาเข็มชาร์จรถยนต์ไฟฟ้านี้ได้รับการพัฒนาเป็นพิเศษเพื่อทำการทดสอบความแข็งแรงทางกลของเสาชาร์จรถยนต์ไฟฟ้าและตู้จ่ายไฟ รองรับโหมดการทดสอบการกระแทกมาตรฐานสองโหมด: การกระแทกแบบลูกตุ้มและการกระแทกแบบกระแทกแนวตั้ง ด้วยการแปลงพลังงานศักย์โน้มถ่วงให้เป็นพลังงานจลน์ จึงสามารถจำลองผลกระทบจากการชนทางกลภายนอกบนตัวเครื่องได้อย่างแม่นยำ มาพร้อมกับอินเทอร์เฟซการทำงานแบบสัมผัสที่ใช้งานง่ายและฟังก์ชันเบรกป้องกันการกระแทกที่เชื่อถือได้ เครื่องจักรจึงให้ผลการทดสอบที่เสถียรและทำซ้ำได้เพื่อตรวจสอบความทนทานทางโครงสร้างของเสาชาร์จ EV

1.IEC 61851-1:2017 ระบบการชาร์จแบบนำไฟฟ้าของรถยนต์ไฟฟ้า - ส่วนที่ 1: ข้อกำหนดทั่วไป ข้อ 12.11

2.IEC 60068-2-75:2014 การทดสอบด้านสิ่งแวดล้อม – ส่วนที่ 2-75: การทดสอบ – การทดสอบ Eh: การทดสอบค้อน

3.IEC 62262:2021 องศาการป้องกันโดยกล่องหุ้มสำหรับอุปกรณ์ไฟฟ้าจากผลกระทบทางกลภายนอก (รหัส IK)

4.IEC 62477-1:2022 ข้อกำหนดด้านความปลอดภัยสำหรับระบบและอุปกรณ์แปลงอิเล็กทรอนิกส์กำลัง - ส่วนที่ 1: ทั่วไป ข้อ 5.2.2.4.3

5.IEC 62439-7:2022 เครือข่ายการสื่อสารทางอุตสาหกรรม – เครือข่ายอัตโนมัติที่มีความพร้อมใช้งานสูง – ส่วนที่ 7: โปรโตคอล Ring Redundancy ข้อ 10.2.701.2

อุปกรณ์นี้ออกแบบมาเพื่อดำเนินการทดสอบความแข็งแรงทางกลของเสาชาร์จ EV และตู้จ่ายไฟสำหรับระบบชาร์จรถยนต์ไฟฟ้า

การทดสอบ Eha (การกระแทกแบบเพนดูลัม): น้ำหนักการกระแทกจะถูกปล่อยอย่างอิสระจากความสูงที่กำหนดไปตามแขนลูกตุ้ม 1 เมตร มันจะกระแทกชิ้นงานในแนวนอนที่จุดแนวตั้งต่ำสุด พลังงานศักย์โน้มถ่วงจะแปลงเป็นพลังงานจลน์เพื่อทำการทดสอบการกระแทกกับตัวอย่างให้เสร็จสิ้น

การทดสอบ Ehc (การกระแทกด้วยค้อนตกในแนวตั้ง): น้ำหนักกระแทกจะตกลงในแนวตั้งจากส่วนที่เหลือที่ความสูงที่ระบุตามท่อนำไปยังพื้นผิวแนวนอนของชิ้นทดสอบ การแปลงพลังงานศักย์โน้มถ่วงเป็นพลังงานจลน์ทำให้เกิดการทดสอบแรงกระแทกของชิ้นงานทดสอบ

แผนภาพโครงสร้างดังต่อไปนี้:

• รวมโหมดการทดสอบคู่เข้าด้วยกัน
โดยผสมผสานการกระแทกด้านข้างของลูกตุ้มและการกระแทกด้านบนของค้อนแนวตั้งในเครื่องเดียว จำลองการชนจริงและวัตถุที่ตกลงมาชนกับเสาเข็มชาร์จ ไม่จำเป็นต้องซื้ออุปกรณ์แยกกันสองเครื่อง ประหยัดพื้นที่และต้นทุนการจัดซื้อ

• พลังงานกระแทกที่ได้มาตรฐาน
รองรับพลังงานกระแทก 5J และ 20J ที่เข้ากันกับเกรด IK08 และ IK10 ซึ่งตรงตามมาตรฐานการทดสอบ IEC โดยสมบูรณ์ ข้อมูลการทดสอบสามารถนำมาใช้โดยตรงสำหรับการรับรองผลิตภัณฑ์

• ฟังก์ชั่นป้องกันการกระแทกทุติยภูมิ
โดยจะล็อคลูกตุ้มที่เด้งกลับโดยอัตโนมัติหลังจากการกระแทกหนึ่งครั้ง เพื่อหลีกเลี่ยงการชนกับตัวอย่างซ้ำๆ ทำให้มั่นใจได้ถึงผลการทดสอบที่แม่นยำและทำซ้ำได้

• ระบบควบคุมแบบสัมผัสอัจฉริยะ PLC พร้อมการทำงานระยะไกล
พารามิเตอร์ทั้งหมด เช่น ความสูงของการกระแทกและการหน่วงเบรกได้รับการตั้งค่าบนหน้าจอสัมผัส มีรีโมทคอนโทรลอินฟราเรดเพื่อการทำงานนอกสถานที่ที่ปลอดภัยยิ่งขึ้น นอกจากนี้ยังมีการหยุดฉุกเฉิน มอเตอร์โอเวอร์โหลด และการป้องกันการรั่วไหล

• ช่วงการทดสอบที่ปรับได้กว้าง
ความสูงกระแทกสามารถปรับได้ด้วยระบบไฟฟ้าตั้งแต่ 300 มม. ถึง 2000 มม. แท่นชาร์จตัวอย่างขนาด 1.0 ม. × 1.2 ม. เหมาะกับเสาชาร์จ AC/DC แบบติดผนังและแบบตั้งพื้นส่วนใหญ่

• โครงสร้างที่ยืดหยุ่นและมั่นคง
ติดตั้งลูกล้อและขารองรับที่ล็อคได้ ทำให้สามารถเคลื่อนย้ายอุปกรณ์ทั้งหมดไปยังสถานีงานอื่นและยึดให้แน่นระหว่างการทดสอบ แพลตฟอร์มดังกล่าวรองรับการถอดแยกชิ้นส่วนอย่างรวดเร็วสำหรับตู้ชาร์จขนาดใหญ่

• อุปกรณ์มาตรฐานครบชุด

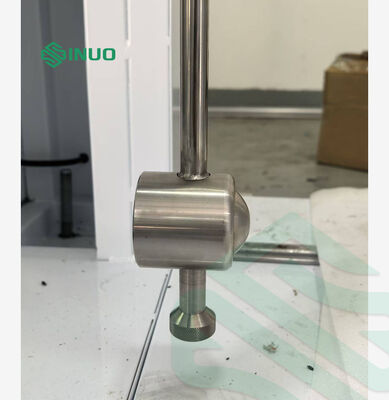

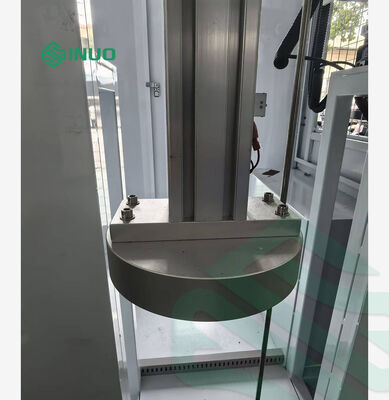

มาพร้อมกับแขนลูกตุ้มมาตรฐาน หัวค้อนหลายอันและปลอกสำหรับการทดสอบ 5J และ 20J พร้อมใช้งานทันทีหลังคลอด
