| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN2117M |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 20 ชุดต่อเดือน |

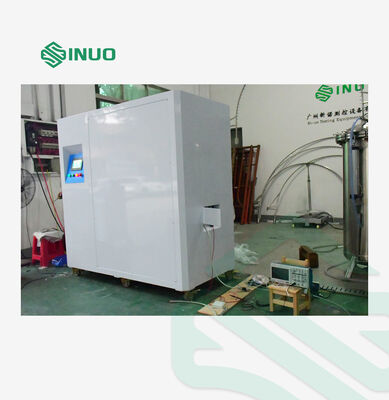

อุปกรณ์ทดสอบนี้ใช้เพื่อประเมินอายุการใช้งานทางไฟฟ้าและความสามารถในการสร้าง/หยุดการทำงานของสวิตช์ควบคุมมอเตอร์และส่วนประกอบที่เกี่ยวข้อง โดยจำลองโหลดความต้านทาน-อุปนัยของมอเตอร์เพื่อทดสอบอุปกรณ์เสริมสำหรับการเกาะติดของหน้าสัมผัส การสึกหรอที่มากเกินไป และความเสียหายจากความล้าทางไฟฟ้า พร้อมการควบคุม PLC และหน้าจอสัมผัสขนาด 7 นิ้วเพื่อให้ใช้งานง่าย
อุปกรณ์นี้รองรับกระแสอิมพัลส์สูงถึง 180A และกระแสพิกัดสูงถึง 30A พร้อมเอาต์พุต 250V/127V ที่สลับได้และจำนวนรอบที่ตั้งไว้ล่วงหน้าได้สูงสุด 9,999,999 ครั้ง
สร้างขึ้นด้วยการออกแบบสถานีเดียว เหมาะสำหรับสวิตช์ควบคุมโหลดมอเตอร์แบบต้านทาน อุปนัย และโรเตอร์แบบล็อคที่มีแรงดันไฟฟ้า ≤250V และกระแสไฟพิกัด ≤30A
ด้วยการสลับโหลดอัตโนมัติและการวัดที่มีความแม่นยำสูง จึงเหมาะอย่างยิ่งสำหรับห้องปฏิบัติการควบคุมคุณภาพและสภาพแวดล้อมการผลิตที่ตรวจสอบประสิทธิภาพของสวิตช์
• IEC 61058-1:2016 ข้อ 17
• IEC 60669-1:2020
| สถานีทดสอบ | สถานีเดียว |
|---|---|
| วิธีการควบคุมไฟฟ้า | ควบคุม PLC ด้วยการทำงานหน้าจอสัมผัสสีขนาด 7 นิ้ว |
| แรงดันอิมพัลส์ | ช่วง: 0–250V ความแม่นยำ: 0.5% ± 2d |
| กระแสอิมพัลส์ | 1–180A ความละเอียด:0.1A |
| จัดอันดับปัจจุบัน | 1–30A ความละเอียด:0.1A |
| แรงดันขาออก | สลับระหว่าง 250V และ 127V |
| จำนวนรอบ | 0–9,999,999 ครั้ง สามารถตั้งค่าล่วงหน้าได้ |
|
ตัวอย่างและข้อจำกัด |
ใช้ได้กับสวิตช์ควบคุมสำหรับโหลดความต้านทานและมอเตอร์ที่จัดประเภทตามข้อ 7.1.2.2 สวิตช์ควบคุมสำหรับวงจรโหลดพิเศษของมอเตอร์โรเตอร์แบบล็อคที่มีตัวประกอบกำลัง ≥ 0.6 จัดประเภทตามข้อ 7.1.2.9 และสวิตช์ควบคุมสำหรับวงจรโหลดอุปนัยที่จัดประเภทตามข้อ 7.1.2.8 แรงดันไฟฟ้าที่กำหนดของตัวอย่างทดสอบจะต้องไม่เกิน 250 V และกระแสไฟฟ้าที่กำหนดจะต้องไม่เกิน 30 A |
|---|---|
|
วัตถุประสงค์การทดสอบ |
ใช้เพื่อทดสอบความสามารถในการสร้าง/ทำลาย และอายุการใช้งานปกติของสวิตช์ควบคุมมอเตอร์ จุดประสงค์คือเพื่อตรวจสอบว่าอุปกรณ์เสริมสามารถทนต่อแรงกระแทกของกระแสไฟกระชากและความเสียหายจากความล้าทางไฟฟ้าในระหว่างการใช้งานปกติได้หรือไม่ และเพื่อตรวจสอบการเกาะติดของหน้าสัมผัส การตัดการเชื่อมต่อเป็นเวลานาน การสึกหรอมากเกินไป และผลที่ตามมาที่เป็นอันตรายอื่นๆ แกนกลางคือการจำลองโหลดตัวต้านทาน-อุปนัยของมอเตอร์โดยใช้ความต้านทาน + ตัวเหนี่ยวนำ เพื่อดำเนินการเกี่ยวกับอายุการใช้งานทางไฟฟ้า ความสามารถในการสร้าง/พัง และการทดสอบความทนทานของสวิตช์ คอนแทคเตอร์ ตัวป้องกัน ตัวควบคุมมอเตอร์ ฯลฯ |
|
หลักการทดสอบ |
ใช้เพื่อทดสอบความสามารถในการสร้าง/ทำลาย และอายุการใช้งานปกติของสวิตช์ควบคุมมอเตอร์ จุดประสงค์คือเพื่อตรวจสอบว่าอุปกรณ์เสริมสามารถทนต่อแรงกระแทกของกระแสไฟกระชากและความเสียหายจากความล้าทางไฟฟ้าในระหว่างการใช้งานปกติได้หรือไม่ และเพื่อตรวจสอบการเกาะติดของหน้าสัมผัส การตัดการเชื่อมต่อเป็นเวลานาน การสึกหรอมากเกินไป และผลที่ตามมาที่เป็นอันตรายอื่นๆ แกนกลางคือการจำลองโหลดตัวต้านทาน-อุปนัยของมอเตอร์โดยใช้ความต้านทาน + ตัวเหนี่ยวนำ เพื่อดำเนินการเกี่ยวกับอายุการใช้งานทางไฟฟ้า ความสามารถในการสร้าง/พัง และการทดสอบความทนทานของสวิตช์ คอนแทคเตอร์ ตัวป้องกัน ตัวควบคุมมอเตอร์ ฯลฯ |

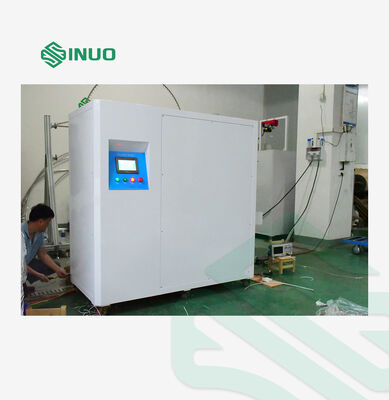

| โครงสร้างและคุณสมบัติของอุปกรณ์ | อุปกรณ์นี้ใช้การควบคุมหน้าจอสัมผัส PLC + สามารถตั้งค่ากระแสและแรงดันไฟฟ้าได้ผ่านหน้าจอสัมผัส และสามารถสลับระหว่างโหลดตัวต้านทานและโหลดอุปนัยได้โดยอัตโนมัติ โดยไม่ต้องปรับโหลดด้วยตนเอง ทำให้การทำงานง่ายขึ้น ขนาดอุปกรณ์: ประมาณ. 1800 × 900×1900 มม. (กว้าง×ลึก×สูง) น้ำหนักอุปกรณ์: ประมาณ. 700 กก |
|
สภาพแวดล้อมการดำเนินงาน |
แหล่งจ่ายไฟ: AC 220V ±5% / 50Hz, 50 kVA เงื่อนไขการติดตั้ง: • ความดันบรรยากาศ: 80–106 กิโลปาสคาล • อุณหภูมิแวดล้อม: 5–40 °C • ความชื้นสัมพัทธ์: 20–80% RH • ไม่มีการสั่นสะเทือนหรือการสั่นสะเทือนอย่างรุนแรง • ไม่มีการรบกวนทางแม่เหล็กไฟฟ้า • ปราศจากฝุ่น ก๊าซที่ระเบิดได้ และก๊าซที่มีฤทธิ์กัดกร่อน • สภาพการกระจายความร้อนที่ดี |
(ทดสอบวงจรวงจร)
