เครื่องทดสอบการรับน้ำหนักทางกลและขั้วต่อสำหรับอินเทอร์เฟซการชาร์จ EV ตามมาตรฐาน IEC 62196-1

มาตรฐาน:ตาม IEC 62196-1:2022.

ตัวอย่างและข้อจํากัด:อินเตอร์เฟซการชาร์จ

การใช้งาน:

โครงสร้างของอินเตอร์เฟซการชาร์จ ควรทําให้การใส่และถอดปืนชาร์จได้ง่าย และควรป้องกันปืนชาร์จจากการตกออกจากซ็อตระหว่างการใช้งานปกติตรวจสอบว่าแรงสูงสุดที่จําเป็นในการดึงปืนชาร์จออกจากซ็อตของอุปกรณ์อยู่ในช่วงที่กําหนดโดยมาตรฐานมันยังใช้เพื่อตรวจสอบว่าแรงสูงสุดที่จําเป็นในการใส่ปืนชาร์จเข้าไปในซ็อตของอุปกรณ์อยู่ในช่วงที่กําหนดโดยมาตรฐานหรือไม่

หลักการทดสอบ:

แรงดึงออกสูงสุดของซ็อต: ใช้แรงดึงออกสูงสุดที่กําหนดในมาตรฐาน (แรงรวมของน้ําหนักหลัก, น้ําหนักเพิ่มเติม, โฮก (อุปกรณ์จับ)และปั๊มทดสอบ) ไปยังปั๊มทดสอบและพัสดุจะออกมาจากซ็อต

พลังในการใส่ปืนชาร์จเข้าไปในซ็อต: วางปืนชาร์จตั้งแน่นลง, วางน้ําหนักหลักตามมาตรฐานบนปืนชาร์จ, แล้วใช้ 0.น้ําหนัก 8 กิโลกรัมที่จะตกได้อย่างอิสระจากความสูง 5 เซนติเมตรเพื่อกระทบกับน้ําหนักหลัก. ปืนชาร์จต้องใส่เข้าไปในซ็อต ติดต่อที่ต้องการ

โครงสร้างและลักษณะ:

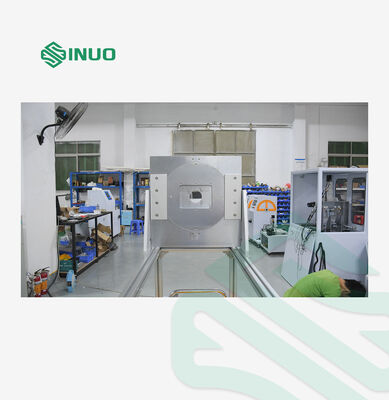

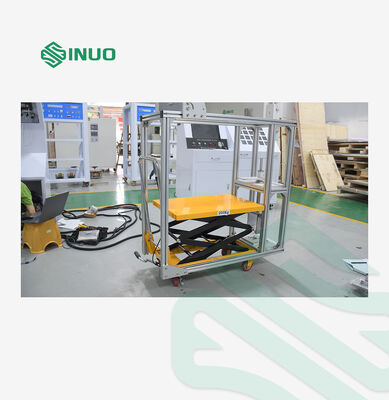

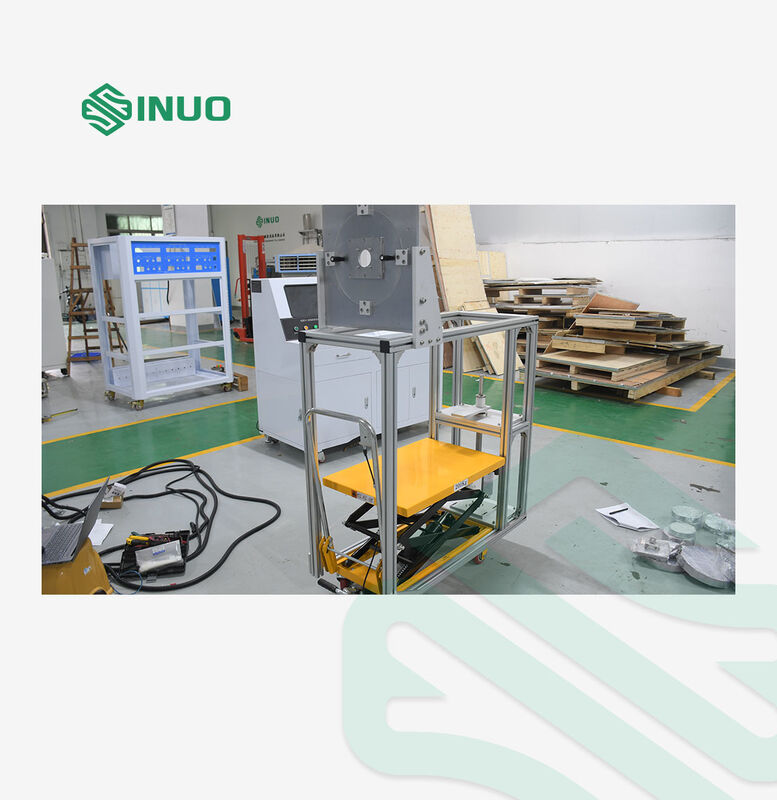

อุปกรณ์นี้ประกอบด้วยอุปกรณ์กั้นที่ติดตั้งอยู่ใต้แผ่นบน A, น้ําหนักหลัก F, น้ําหนักเพิ่ม G และพัสดุทดสอบ C. กรอบของอุปกรณ์นี้เป็นที่สอดคล้องกับ GB/T20234.1 รูปที่ 5 และ GB11918.4 รูปที่ 102 รวมถึงการทดสอบภาระกลของอัตราการชาร์จแบบแนวราบ การทดสอบอุปกรณ์ล็อค และการทดสอบแรงใส่และดึง

หมายเหตุ:

ใช้คลัมป์ปรับได้ สามารถเปลี่ยนระหว่างทิศทางตั้งและแนวราบ และสามารถคลัมทุกชนิดของผลิตภัณฑ์;ซึ่งสะดวกต่อการใช้งาน; น้ําหนักหลักถูกคอนเตอร์เวย์โดยตรง โดยไม่จําเป็นต้องมีคอ

สภาพแวดล้อมการใช้งานอุณหภูมิการทํางาน 5-35 °C ความชื้น 30%-90%.

สถานีทดสอบ	สถานีเดียว
การตั้งค่าขนาด	ผลิตจาก S136, ปินมีขนาดมาตรฐานขั้นต่ํา, ความอดทนคือ ± 0.01mm, ระยะห่างคือ ± 0.05mm, และความเรียบ 0.8um กว้างเป็นตัวเลือก
วัตถุทดสอบ	7.11.8: การทดสอบความอ้วนทางกลของอินเตอร์เฟซการชาร์จ 7.15.1.1: การทดสอบอุปกรณ์ล็อค 7.17: การทดสอบแรงดึงและดึง
ปริมาตรทางเทคนิคหลักของการทดสอบภาระกลของอินเตอร์เฟซการชาร์จ
ภาพแผนการทดสอบ

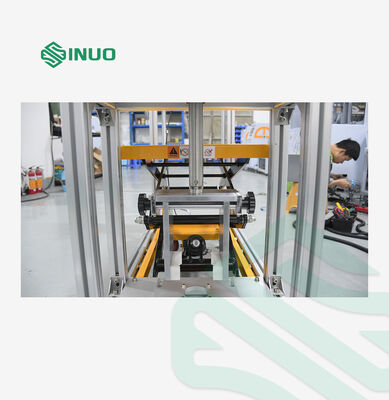

ระยะเวลาในการทดสอบ	60s ไฮดรอลิกซิลินเดอร์ขับเคลื่อน pallet เพื่อยกและลดน้ําหนัก และเวลาถูกควบคุมด้วยมือ
ความถี่ของการทดสอบ	4 ครั้ง ครั้งละ 90 องศารอบแกนแนวราบด้วยมือ
การเลือกภาระการทดสอบ
การตั้งค่าน้ําหนักภาระกล	165: 148.5N น้ําหนักหลัก x1 + 16.5N น้ําหนักเพิ่ม x1; 300N: 270N น้ําหนักหลัก x1 + 30N น้ําหนักเพิ่ม x1; 440N: 396N น้ําหนักหลัก x1 + 44N น้ําหนักเพิ่ม x1; 660N: 594N น้ําหนักหลัก x1 + 66N น้ําหนักเพิ่ม x1; 750N: 675N น้ําหนักหลัก x1 + 75N น้ําหนักเพิ่ม x1; หมายเหตุ: น้ําหนักของน้ําหนักหลักรวมถึงน้ําหนักของตะขอ และน้ําหนักของน้ําหนักถูกประกอบด้วยการวางและการรวม
ปริมาตรเทคนิคหลักของการทดสอบอุปกรณ์ล็อค
ระยะเวลาในการทดสอบ	60s ไฮดรอลิกซิลินเดอร์ขับเคลื่อน pallet เพื่อยกและยกน้ําหนัก และเวลาถูกควบคุมด้วยมือ
ภาพแผนการทดสอบ
ปริมาตรทางเทคนิคหลักของการทดสอบแรงใส่และแรงดึง
สัญลักษณ์การจัดวางการทดสอบแรงใส่
การตั้งค่าน้ําหนักแรงการใส่	น้ําหนักหลักของปืนชาร์จ AC: 9.2kg น้ําหนักหลักของปืนชาร์จ DC: 13.2kg น้ําหนักเพิ่ม: 0.8 กิโลกรัม หมายเหตุ: น้ําหนักของน้ําหนักหลักรวมถึงน้ําหนักของ clamp และ guide rod น้ําหนักของน้ําหนักได้รับโดยการวางและการรวม
การทดสอบ	ระหว่างการทดสอบ, อุปกรณ์ล็อคต้องเปิด
การตั้งค่าน้ําหนักแรงดึง	ปืนการชาร์จ AC: 100N (90N+10N) ปืนชาร์จ DC: 140N (126N+14N) 1.0kg
