IEC 62196 ระบบการทดสอบกระแสเวลาสั้นและการเพิ่มอุณหภูมิสําหรับเครื่องเชื่อม EV

ภาพรวมผลิตภัณฑ์:

ระบบทดสอบนี้เป็นไปตามข้อกำหนดมาตรฐานของ IEC 62196-1Ed.4CDV 2020 ข้อ 12.3, ข้อ 24, ตารางที่ 10, ข้อ 34.2, 34.4 และ 35.4., IEC 62196-2, IEC 62196-3 และอื่นๆ

เหมาะสำหรับการทดสอบการเพิ่มขึ้นของอุณหภูมิหลังจากปลั๊กและเต้ารับ EV ผ่านกระแสไฟฟ้าที่กำหนด และประเมินความร้อนของพื้นผิวอุปกรณ์ไฟฟ้าเมื่อเชื่อมต่อกับกระแสโหลด และตรวจสอบว่าการเพิ่มขึ้นของอุณหภูมิของขั้วต่อเป็นไปตามข้อกำหนดของมาตรฐานหรือไม่ นอกจากนี้ยังใช้สำหรับการทดสอบการทนกระแสไฟฟ้าสูงในระยะเวลาสั้นสำหรับหน้าสัมผัสสายดิน

คุณสมบัติของอุปกรณ์

ระบบใช้ซอฟต์แวร์ที่ตั้งโปรแกรมเองได้ซึ่งควบคุมโดยคอมพิวเตอร์ ขั้นตอนการทดสอบมาตรฐานและการตัดสินข้อมูลทั้งหมดถูกควบคุมโดยระบบ ทำให้การทำงานง่ายขึ้น ใช้เพื่อประเมินความร้อนของพื้นผิวและการเพิ่มขึ้นของอุณหภูมิขั้วไฟฟ้าของอินเทอร์เฟซการชาร์จและอุปกรณ์ไฟฟ้าเมื่อเชื่อมต่อกับกระแสโหลด และเพื่อตรวจสอบว่าการเพิ่มขึ้นของอุณหภูมิเป็นไปตามข้อกำหนดของมาตรฐานหรือไม่

พารามิเตอร์ทางเทคนิคหลัก

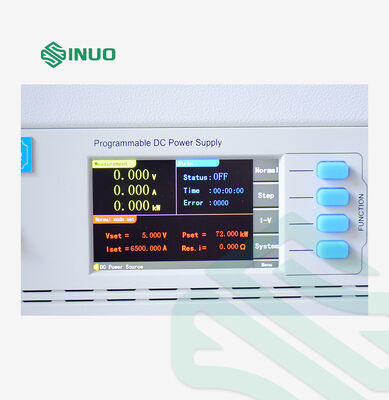

1.เวิร์คสเตชันเอาต์พุต: 1 สถานีเอาต์พุต DC

        •แรงดันเอาต์พุตสูงสุด: DC น้อยกว่า DC 15V

        •เอาต์พุตกระแสไฟฟ้าทดสอบแบบปรับได้คงที่: DC 200–6500A

        •ความแม่นยำในการแสดงผลกระแส: ±(0.25% ของค่าที่อ่านได้ + 0.25% ของช่วง), ความละเอียด 1A

        •ความแม่นยำในการแสดงผลแรงดัน: ±(0.25% ของค่าที่อ่านได้ + 0.25% ของช่วง), ความละเอียด 0.01V

        •ความเสถียรของกระแสไฟฟ้าทดสอบ: ±(1% ของค่าที่ตั้งไว้ + 0.5A), เวลาตอบสนองประมาณ 1 วินาที

2.แหล่งจ่ายไฟหน้าสัมผัสควบคุม: ช่วงกระแส AC (0–2) A

3.โหมดการทำงาน: โหมดต่อเนื่อง, โหมดเปิด/ปิด, โหมดควบคุมอุณหภูมิอัตโนมัติ

• โหมดต่อเนื่อง เปิด/ปิด:
  • เวลาทดสอบโหมดต่อเนื่อง: 0.01–99.99 ชั่วโมง
  • เวลาเปิด/ปิดโหมดเปิด/ปิด: 0.01–99.99 ชั่วโมง
  • จำนวนครั้งเปิด/ปิด: 1–9999 ครั้ง, หยุดอัตโนมัติเมื่อถึงจำนวนครั้งที่กำหนด
  • การตั้งค่ากระแส: การตั้งค่าการควบคุมที่ตั้งโปรแกรมได้ (สามารถกำหนดค่าตาม IEC62196, พร้อมการรวมเวลาและกระแสตามที่แสดงในตารางด้านล่าง)


โหมดควบคุมอุณหภูมิอัตโนมัติ:
ระบบสามารถตั้งค่าการเพิ่มขึ้นของอุณหภูมิที่เสถียรและค้นหากระแสไฟฟ้าที่เหมาะสมโดยอัตโนมัติ

    •ช่วงการตั้งค่าการเพิ่มขึ้นของอุณหภูมิ: 0–100°C

    •ความแม่นยำของความเสถียร: ±0.5°C

    •คำนวณกระแสไฟฟ้าที่ต้องการสำหรับการเพิ่มขึ้นของอุณหภูมิที่ต้องการโดยอัตโนมัติ

4.การทดสอบการเพิ่มขึ้นของอุณหภูมิ (อุปกรณ์ตรวจสอบอุณหภูมิในตัว):

    •ช่วงการวัดอุณหภูมิ: 0–260°C, ความแม่นยำ: ±0.3% ของค่าที่อ่านได้ + 1°C; ความละเอียด: 0.1°C

    •จุดวัดอุณหภูมิ: 16 ช่อง (รวม 1 จุดสำหรับวัดอุณหภูมิแวดล้อม)

    •ประเภทเทอร์โมคัปเปิลที่รองรับ: เครื่องมือรองรับเทอร์โมคัปเปิลประเภท J, K, T, E, S, N, B, R

    •เทอร์โมคัปเปิลที่ใช้ในการวัด: เทอร์โมคัปเปิลลวดละเอียด K-type 30AWG ของบริษัท USA Ω, ความยาว 2 เมตร, รวม 20 ชิ้น

    •หัววัดอุณหภูมิ: หัววัดอุณหภูมิสามารถทำการทดสอบขณะทำงานได้โดยไม่ทำให้อุปกรณ์เสียหาย

    •ความเร็วในการสแกนอุณหภูมิ & ช่วงเวลาบันทึก: 0.1–1800 วินาทีสำหรับทุกช่อง

    •การบันทึกข้อมูลอุณหภูมิ: ดำเนินการโดยคอมพิวเตอร์โดยอัตโนมัติ พร้อมการกำหนดค่าสำหรับซอฟต์แวร์ทดสอบคอมพิวเตอร์

    •ซอฟต์แวร์สามารถตั้งค่าช่องอุณหภูมิแวดล้อม และลบอุณหภูมิแวดล้อมออกโดยอัตโนมัติระหว่างการรวบรวมข้อมูล

5.ฟังก์ชันการทดสอบแรงดันตกคร่อมและความต้านทาน:
อุปกรณ์ได้รับการกำหนดค่าด้วยเครื่องวัด mV ที่สามารถตรวจจับแรงดันตกคร่อมขั้วต่อและคำนวณค่าความต้านทานที่สอดคล้องกัน

6.การกำหนดค่าคอมพิวเตอร์ควบคุมอุตสาหกรรมแบบหน้าจอสัมผัสในตัว:
ระบบประกอบด้วยคอมพิวเตอร์ควบคุมอุตสาหกรรมแบบรวมในตัว 1 เครื่อง พร้อมข้อมูลจำเพาะดังต่อไปนี้:

• • CPU: Pentium 4/1.8G หรือสูงกว่า
  • หน่วยความจำ: 4GB
  • พื้นที่จัดเก็บ: 64GB Solid State Drive
  • จอแสดงผล: จอ LCD ขนาด 15 นิ้ว
  • ระบบปฏิบัติการ: XP เวอร์ชันภาษาอังกฤษ
  • ซอฟต์แวร์: ซอฟต์แวร์ประมวลผล OFFICE

A. การตั้งค่าพลังงาน:

· การตั้งค่าที่ตั้งโปรแกรมได้ช่วยให้สามารถกำหนดค่าส่วนกระแสไฟฟ้าได้อย่างน้อย 10 ส่วน ทำให้สามารถใช้ค่ากระแสไฟฟ้าที่แตกต่างกันได้อย่างต่อเนื่อง

· มีฟังก์ชันสวิตช์ตามเวลา, การตั้งค่าอินเทอร์เฟซที่ปรับได้, การปรับอัตโนมัติ และการรีเซ็ตอัตโนมัติ

B. โหมดการทำงานหลายแบบ:

· โหมดต่อเนื่อง, โหมดเปิด/ปิด, โหมดควบคุมอุณหภูมิอัตโนมัติ

C. การแสดงผลข้อมูล:

· การแสดงผลค่าอุณหภูมิ, ค่ากระแส และกราฟแกนเวลาแบบเรียลไทม์สำหรับแต่ละช่อง

· ความถี่ในการสุ่มตัวอย่าง: 100ms ถึง 1800s ปรับได้

· ช่วงเวลาบันทึกข้อมูล: 100ms ถึง 1800s ปรับได้

D. การจัดเก็บข้อมูล:

· สามารถบันทึกข้อมูลการทดสอบโดยอัตโนมัติหรือด้วยตนเอง โดยมีพื้นที่จัดเก็บอย่างน้อย 8GB

E. การส่งออกข้อมูล:

· รองรับการส่งออกข้อมูลผ่าน USB ในรูปแบบ CSV, XLSX และรูปแบบอื่นๆ

F. การตั้งค่าพลังงาน (เพิ่มเติม):

· การตั้งค่าที่ตั้งโปรแกรมได้เพื่อกำหนดโปรแกรมเอาต์พุตกระแสไฟฟ้าอย่างน้อย 10 โปรแกรม, การใช้ค่ากระแสไฟฟ้าที่แตกต่างกันอย่างต่อเนื่อง, ฟังก์ชันสวิตช์ตามเวลา, อินเทอร์เฟซการทำงานที่ปรับได้, การปรับอัตโนมัติ และการรีเซ็ตอัตโนมัติ

7. แหล่งจ่ายไฟ:

· AC 220V ±10%, 50/60Hz, 50KVA

8. ขนาด:

· ประมาณ 1000 มม. (กว้าง) × 1300 มม. (ลึก) × 1800 มม. (สูง), น้ำหนัก: ประมาณ 400 กก.

· ติดตั้งล้อเลื่อนสำหรับงานหนักพร้อมเบรกเพื่อความสะดวกในการเคลื่อนย้ายและยึดตำแหน่ง

9. การป้องกันการโอเวอร์โหลดและกระแสเกิน:

· อุปกรณ์จะตัดการจ่ายกระแสไฟฟ้าโดยอัตโนมัติเมื่อหยุดทำงาน

· อุปกรณ์สามารถทำงานได้อย่างต่อเนื่องเป็นเวลานาน มีความเสถียรและเชื่อถือได้

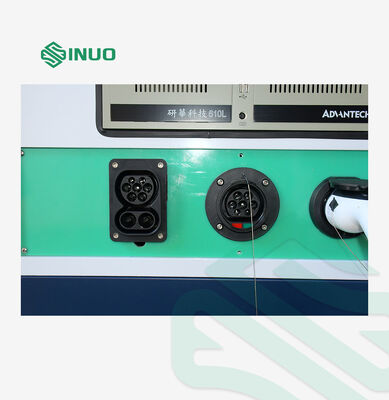

10. การกำหนดค่าฟิกซ์เจอร์ทดสอบการเพิ่มขึ้นของอุณหภูมิ:

· ขนาด: 800*400*400 มม.

· ฝาครอบอะคริลิกใส

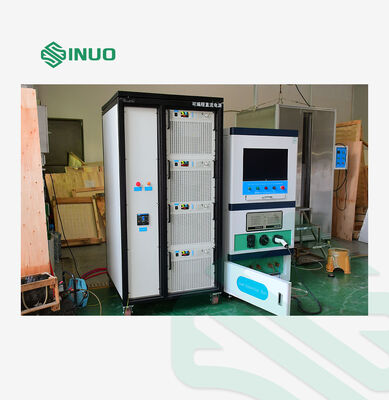

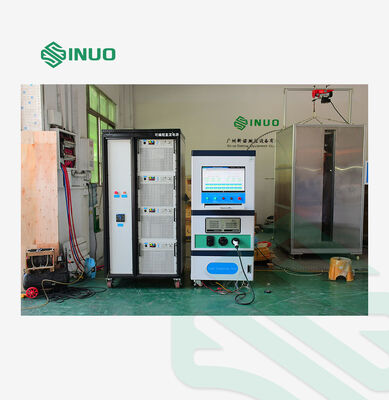

11. แผนภาพอุปกรณ์ทั่วไป (รูปภาพรวมถึงการตั้งค่าคอมพิวเตอร์):
