| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SNQC1005A |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 5 ชุดต่อเดือน |

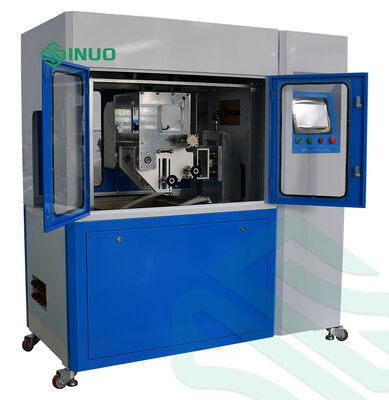

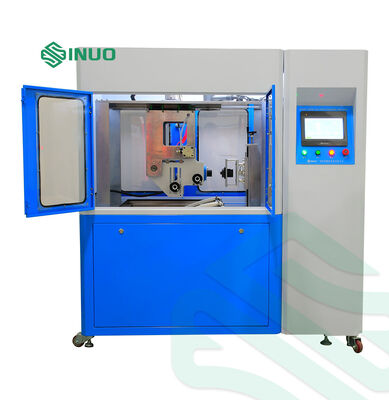

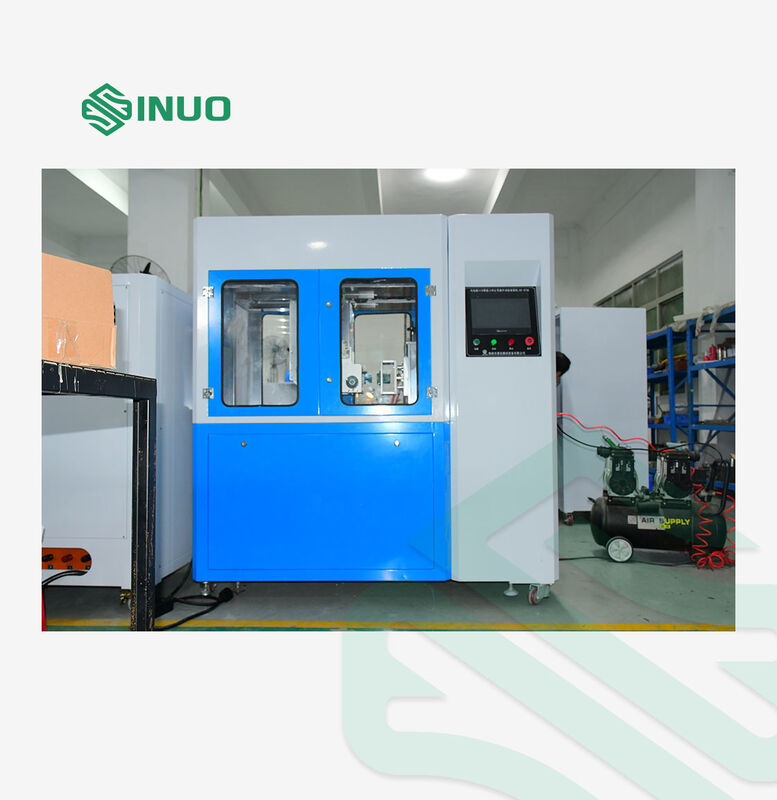

IEC 62196-3 อุปกรณ์ทดสอบความทนทานในการชาร์จ EV และอุตสาหกรรม
ข้อมูลสินค้า:
มาตรฐาน: อุปกรณ์ทดสอบนี้ตอบสนองความต้องการของ IEC 62196-3: 2020 ข้อ 22 และ 23, IEC 62196-1: 2020 ข้อ 22 และข้อ 23, IEC 60309-1: 2012 ข้อ 20 และข้อ 21 เป็นต้น
ใช้ในการตรวจสอบว่าอุปกรณ์เสริมไฟฟ้า เช่น อินเตอร์เฟซการชาร์จรถไฟฟ้า, โพล็กอุตสาหกรรม, ซ็อต-ออทและคัพเลอร์สามารถทนต่อแรงก่อสร้างทางกลความเครียดไฟฟ้าและความร้อนที่เกิดขึ้นในระหว่างการทํางานปกติ โดยไม่มีการสกัดขัดเกินหรือผลกระทบอันตรายอื่น ๆ.
เครื่องยนต์เซอร์โวขับเคลื่อนกลไกเพื่อทําให้ตัวอย่างทดสอบซ้ําการใส่และการถอนการกระทํา.ภาระภายนอกสามารถใช้สําหรับการทดสอบความสามารถหัก.,สตรอค และมุมสามารถตั้งค่าได้ในหน้าจอสัมผัส
สาขาใช้งาน ตัวอย่าง การใช้หลักการ โครงสร้าง และสภาพแวดล้อมการใช้
| ตัวอย่างและข้อจํากัด | อินเตอร์เฟซการชาร์จรถไฟฟ้า, สตั๊ก, ซ็อตและคอปเลอร์อุตสาหกรรม |
|---|---|
| การใช้ในการทดสอบ | ใช้ในการทดสอบว่าอุปกรณ์เสริมไฟฟ้า เช่น อินเตอร์เฟซการชาร์จรถไฟฟ้า, โพล็กและซ็อตอุตสาหกรรม, และคอปเลอร์สามารถทนความเครียดทางกลหรือไม่ความเครียดทางไฟฟ้าและความเครียดทางความร้อนที่เกิดขึ้นระหว่างการใช้งานปกติ โดยไม่มีการเสื่อมเกินหรือผลกระทบอันตรายอื่น ๆเพื่อตรวจสอบความน่าเชื่อถือของพวกเขา |
| หลักการทดสอบ | กลไกการขับเคลื่อนมอเตอร์ servo ใช้ในการดําเนินการ plug-and-pull เส้นทางการกระทําซ้ําบนตัวอย่างและภาระภายนอกสามารถเชื่อมต่อสําหรับการทดสอบเปิด-ปิดโรคสะเก็ดเงิน, และมุมทั้งหมดสามารถตั้งค่าผ่านจอสัมผัส |

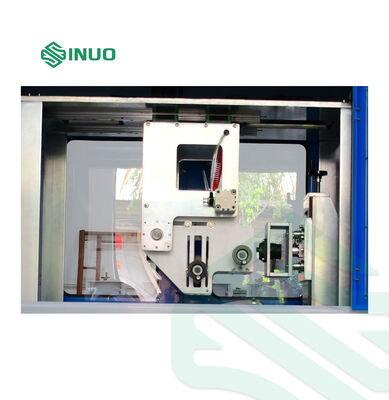

| โครงสร้างและลักษณะ | มันใช้กรอบที่บูรณาการ, ขับเคลื่อนโดยมอเตอร์เซอร์โว, สกรูลูกกลมความแม่นยําและการส่งสายเข็มขัดร่วม, การทํางานจอสัมผัสสีและฟังก์ชันแสดงภาพดิจิตอลที่แข็งแรง,ระบบควบคุมปัญญา PLC; มันยังใช้แคลมปรับได้สามแกน เหมาะสําหรับการทดสอบอายุการใช้งานของอัตราการชาร์จปืน |
| สภาพแวดล้อมการใช้ | พลังงานไฟฟ้า: AC220V±10%/50-60Hz, 2Kw, อุณหภูมิการทํางาน 0-40°C, ความชื้น 30%-90%; ขนาดรวม: ประมาณ W1000*D750*H1200mm; น้ําหนัก: ประมาณ 150kg |
ปริมาตรเทคนิค:
| เนื้อหาการทดสอบ | a) การหักและความจุ b) การทํางานปกติ |
|---|---|
| ระยะตัวอย่างการทดสอบ | ปืนชาร์จ AC และ DC |
| สถานีทดสอบ | สถานีเดียว |
| วิธีควบคุมไฟฟ้า | มิตซูบิชิ PLC การควบคุมที่บูรณาการ ปรับปรุงการทํางานของอินเตอร์เฟซสัมผัสมนุษย์-เครื่องจักรสี 7 นิ้ว |
| รูปแบบการทํางาน | การทํางานด้วยมือหรือโปรแกรม |
| หน้าที่ | มันมีหน้าที่จําลองการทํางานปกติของอินเตอร์เฟซการชาร์จ ซึ่งสามารถทําการชาร์จอินเตอร์เฟส plug-in และ pull-outยังมีการตั้งค่าที่สามารถโปรแกรมได้ของความเร็วการทดสอบ, เวลาทดสอบและเวลาทดสอบ |
| โหมดขับขี่ | เครื่องยนต์เซอร์โวขับเคลื่อนการเคลื่อนไหวการสับและถอดสับ และการเคลื่อนไหวหมุนและการชื้นของของเหลวและกระบอกผู้ช่วยทําความเข้าใจการเปิดและปิดเครื่องสวิทช์กลไกสลับ. |
| เครื่องประกอบตัวอย่างและวิธีจับ | เครื่องจับกล, X / Y / Z เครื่องจับที่ปรับได้สามมิติ, ตําแหน่งจุดจับที่ปรับได้, เครื่องจับทั่วไปที่เหมาะกับมาตรฐานแห่งชาติ, มาตรฐานอเมริกัน,อินเตอร์เฟซการชาร์จ AC/DC มาตรฐานของยุโรป |
| การพลิกอัตโนมัติ | อุปกรณ์พร้อมด้วยกลไกหมุนอัตโนมัติที่แคลมปืนชาร์จ, สามารถหมุน 90o และเวลาการยึดหมุนสามารถตั้งค่าตามความต้องการภายในช่วง (0 ~ 600) s,ซึ่งสามารถบรรลุการทดสอบของสารละลาย dip สําหรับ IEC 62196-1:2022 ข้อ 233.2. |
| จํานวนการทดลอง | 0~999999 ครั้ง, สามารถตั้งค่าก่อน, หยุดโดยอัตโนมัติเมื่อการนับถึงค่าที่ตั้ง |
| ความจุของความแตกเวลาการนํา | 1-999.9s สามารถตั้งค่าได้ (มาตรฐานกําหนดให้การติดต่อไฟฟ้าต้องดําเนินการไม่เกิน 4s และไม่ต่ํากว่า 2s) |
| อัตราการติดต่อและการถอน | 0-10 ครั้ง/นาที, สามารถตั้งค่าได้ (3.75 จันทร์/นาที, 7.5 ช่วงเวลา/นาที) |
| การทดสอบความเร็ว | 0-150mm สามารถตั้งค่าได้ล่วงหน้า (ระยะห่างระหว่างสปั๊กทดสอบและซ็อตทดสอบ ≥50mm) |
| ความเร็วในการทดสอบ | 0-1100mm/s สามารถตั้งค่าได้โดยตรงบนจอสัมผัส |
| การแสดงค่าแรง | อุปกรณ์พร้อมกับเซ็นเซอร์แรง 50 กิโลกรัม ซึ่งสามารถติดตามค่าแรงในเวลาจริง สร้างเส้นโค้งแรง-เวลา และแสดงแรงการใส่และแรงการดึงออกสูงสุดและแสดงค่าแรงปัจจุบัน, ระยะค่าแรง (0 ~ 500) N |
| อุปกรณ์ล็อก | มันมีหน้าที่กดอุปกรณ์ล็อคกลไกโดยอัตโนมัติ เพื่อจําลองสภาพการทํางานปกติ |
| ถังสารละลาย | อุปกรณ์พร้อมกับถังสารละลายหนึ่งตัว ซึ่งสามารถรองรับ IEC 62196-1:2022 ข้อ 23 ได้3.2 น้ําเกลือและฝุ่น โปรดสังเกตว่าสารละลายควรถูกเตรียมโดยผู้ใช้ |
| ความต้องการในการดําน้ําละลาย | จํานวนของ dip, เวลา dip, เวลาแห้ง, plug-in และถอนเวลา, และเวลาจักรยานสามารถตั้ง |
| ภาระ | ข้างนอก สามารถทํางานกับ SN2217-480V250A |
| ฟังก์ชันการตรวจจับ | เมื่อภาระถูกเชื่อมต่อ, มันสามารถสังเกตสัญญาณปิดวงจรและบันทึกเวลาปัจจุบัน. |
| การป้องกันความปลอดภัย | การป้องกันพื้นดิน การป้องกันวงจรสั้น การป้องกันความอ้วน |
