อุปกรณ์ทดสอบเครื่องเชื่อม EV ด้วยแรงที่ใช้ 500N และการใช้แรงในสี่ทิศในการทดสอบความผิดสอดคล้อง

ชื่อแบรนด์:	Sinuo
เลขรุ่น:	SNQC1017
ขั้นต่ำ:	1
ราคา:	Customized
เงื่อนไขการจ่ายเงิน:	ที/ที
ความสามารถในการจําหน่าย:	30 ชุด/เดือน

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด:

จีน

ได้รับการรับรอง:

Calibration Certificate (Cost Additional)

บังคับเวลาแอปพลิเคชัน:

0 ～ 999 .9s

ค่าแรงที่ใช้:

0-500N

จำนวนการทดลอง:

0-999999 ครั้ง

เวลาช่วงเวลา:

0~999.9 วินาที

น้ำหนักอุปกรณ์โดยประมาณ:

200 กก.

แพลตฟอร์มสนับสนุนแอคทูเอเตอร์:

1200 × 800 × 1500 มม. (W × D × H);

สถานี:

สถานีเดียว

ตู้:

500 × 400 × 1400 มม. (W × D × H);

รายละเอียดการบรรจุ:

กรณีไม้อัด

สามารถในการผลิต:

30 ชุด/เดือน

เน้น:

อุปกรณ์ทดสอบตัวเชื่อมต่อ EV แรงประยุกต์ 500N

อุปกรณ์ทดสอบความผิดสอดคล้องของออฟเซ็ตการใช้แรงสี่ทิศทาง

PLC การควบคุมและการทํางานด้วยจอสัมผัส EV Charging Interface Misalignment Tester

คําอธิบายสินค้า

อุปกรณ์ทดสอบเครื่องเชื่อม EV

อุปกรณ์เฉพาะสําหรับจําลองแรงออฟเฟตในการปฏิบัติงานและทดสอบความแข็งแรงในการกดของเครื่องเชื่อม EV ระหว่างกรณีการชาร์จอินเตอร์เฟซไม่ตรงกัน

มาตรฐานการปฏิบัติตาม

อุปกรณ์ทดสอบนี้สอดคล้องกับ UL2552-2022 ข้อ 54C.3 และรูป 54C2, IEC62196-1

ภาพรวมของอุปกรณ์

ตัวอย่างและข้อจํากัด:อินเตอร์เฟซการชาร์จ
การใช้งาน:ใช้แรงขึ้น, ลง, ซ้าย, และขวาที่จุดจับของปืนการชาร์จเพื่อจําลองการทํางานออฟเฟตระหว่างการใช้งานปกติและตรวจสอบความแข็งแรงในการบดในทุกทิศทาง
หลักการทดสอบ:มอเตอร์เซอร์โวขับเคลื่อนเครื่องปรับเปลี่ยนเพื่อใช้แรงในสี่ทิศทาง (-X, +X, -Y, +Y) ด้วยค่าแรงและระยะเวลาตามความต้องการมาตรฐาน

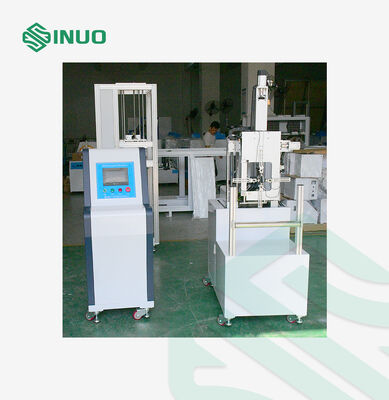

โครงสร้างและลักษณะของอุปกรณ์

ระบบควบคุม PLC พร้อมการทํางานด้วยจอสัมผัสและเซ็นเซอร์แรงสี่ทิศเพื่อการติดตาม
สถานที่ทํางานอิสระเดียวสําหรับการทดสอบตัวอย่างหนึ่งในสี่ทิศทาง
การออกแบบกระเป๋าควบคุมและตัวขับเคลื่อนที่แยกแยกทําให้การวางฐานรองรับตัวขับเคลื่อนในห้องอุณหภูมิคงที่

รายละเอียดทางกายภาพ

พื้นที่สนับสนุนเครื่องขับเคลื่อน:1200 * 800 * 1500 มม (W * D * H)
ตู้ควบคุม:500 * 400 * 1400 มม (W * D * H)
น้ําหนักประมาณ:200 กก.

สภาพแวดล้อมการใช้งาน

พลังงานไฟฟ้า:AC220V±10%/50-60Hz
อุณหภูมิการทํางาน5-35°C
ความชื้น:30% - 90%

ปริมาตรเทคนิค

ปริมาตร	รายละเอียด
วิธีควบคุมและการทํางาน	การควบคุม PLC การทํางานด้วยจอสัมผัส
การตั้งค่าสถานี	SNQC1016A-1 สถานีเดียว
แนวทางแรง	+X, -X, +Y, -Y ใช้ตามลําดับ (โปรแกรมสามารถปรับปรุง)
อุปกรณ์ใช้กําลัง	YZ axis vertical axis automatic manipulator, axis X ปรับได้

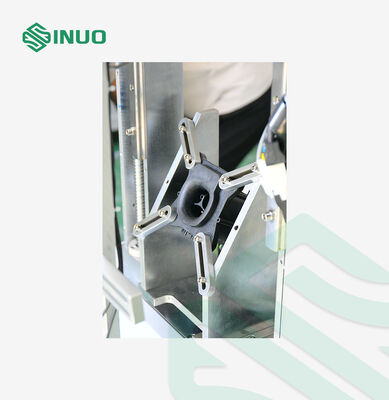

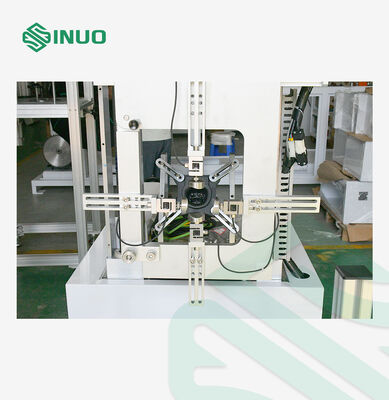

เครื่องติดตั้งตัวอย่าง	เครื่องจับแบบโค้งทั่วไปสําหรับปืนชาร์จส่วนใหญ่ เครื่องจับทรง V ปรับได้ 200 มม ซ้าย/ขวา
ค่าแรงที่ใช้	0-500N, ปรับตั้งล่วงหน้าด้วยการติดตามเซ็นเซอร์แรงและควบคุมระบบอัตโนมัติ
ระยะเวลา	0-999.9s กําหนดล่วงหน้า
เวลาใช้แรง	0-999.9s กําหนดล่วงหน้า
จํานวนการทดลอง	0-999999 ครั้ง กําหนดล่วงหน้า
ระยะห่างศูนย์กลางโซเค็ตจากพื้น	ขนาด 1 เมตร, พล็อตติดตั้งโน้ม 30 ° (จากทิศทางตั้ง)
ลักษณะป้องกัน	การป้องกันความอ้วน, การป้องกันการรั่วไหล, การป้องกันวงจรสั้น
