อุปกรณ์ทดสอบการบิดสาน EV พร้อมเครื่องขับเคลื่อน servo motor 0-360° มุมบิดปรับได้ สอดคล้องกับ IEC62196-1

อุปกรณ์ทดสอบการบิดสาน EV พร้อมเครื่องขับเคลื่อน servo motor 0-360° มุมบิดปรับได้ สอดคล้องกับ IEC62196-1

ชื่อแบรนด์:	Sinuo
เลขรุ่น:	SNQC1009
ขั้นต่ำ:	1
เงื่อนไขการจ่ายเงิน:	ที/ที
ความสามารถในการจําหน่าย:	10 ชุดต่อเดือน

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด:

จีน

ได้รับการรับรอง:

Calibration Certificate (Cost Additional)

สถานีทดสอบ:

สถานีเดียว

น้ำหนักอุปกรณ์:

150กก

อัตราการดัด:

0-60 ครั้ง/นาที

มุมโค้ง:

ปรับได้ 0-360°

ขนาดอุปกรณ์:

W1000*D800*H1600mm

โหมดขับเคลื่อน:

เซอร์โวมอเตอร์ไดรฟ์

แหล่งจ่ายไฟ:

AC220V±10%/50-60Hz

โหลดน้ำหนัก:

20N,25N,50N,75N,100N,140N

รายละเอียดการบรรจุ:

บรรจุส่งออก

สามารถในการผลิต:

10 ชุดต่อเดือน

เน้น:

อุปกรณ์ทดสอบการงอขั้วต่อ EV ตามมาตรฐาน IEC62196-1

อุปกรณ์ทดสอบการงอขั้วต่อ EV

คําอธิบายสินค้า

อุปกรณ์ทดสอบการบิดสายเชื่อมชาร์จรถไฟฟ้า

ระบบทดสอบบิดและบิด

ระบบการทดสอบพิเศษนี้ประเมินความแข็งแรงทางกลและความทนทานของสายเชื่อมชาร์จรถไฟฟ้าและแคปเลอร์ผ่านการวิเคราะห์ผลประสิทธิภาพการบิดที่ครบวงจร.

มาตรฐานการปฏิบัติตาม

สอดคล้องกับ IEC62196-1:2014 ข้อ 7.11 และข้อ 715
สอดคล้องกับ IEC60309-1:2012 ข้อ 244

ภาพรวมสินค้า

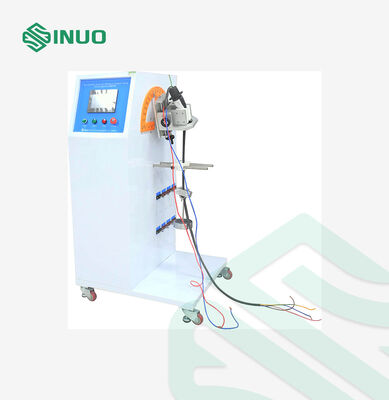

The EV Plug Flexibility Testing Machine is engineered to assess the mechanical integrity of electric vehicle charging connectors at the critical cable entry point—the area most susceptible to repeated bending stresses during real-world operation.

โดยใช้เทคโนโลยีเซอร์โวโมเตอร์ความแม่นยําสูง ระบบนี้ขับเคลื่อนเครื่องหมุนที่หมุนตัวอย่างทดสอบผ่านการเคลื่อนไหวที่ควบคุมทางซ้าย-ขวาระบบควบคุมที่ฉลาดจะหยุดการทํางานโดยอัตโนมัติเมื่อถึงการนับวงจรที่กําหนดไว้ก่อนและให้สัญญาณการเสร็จสิ้นที่ชัดเจนการควบคุม servo ที่ทันสมัยรับประกันมุมสวิงที่แม่นยํา ด้วยการย้ายด้านขั้นต่ํา, รับประกันความซ้ําและความน่าเชื่อถือในการทดสอบ

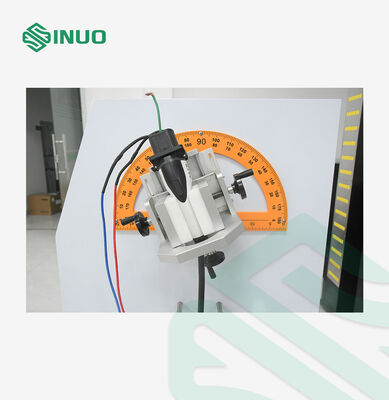

ตัวอย่างขนาดใหญ่ถูกติดตั้งไว้อย่างมั่นคงบนแผ่นอลูมิเนียมที่ทนทาน โดยมีแกนสวิงตรงกับจุดเข้าสายการปรับแต่งนี้จําลองความเครียดการใช้งานจริงอย่างแม่นยําในขณะที่ลดความเครียดที่ไม่จําเป็นสําหรับการจําลองเครื่องกลที่แท้จริง.

ออกแบบมาสําหรับสภาพแวดล้อมการทดสอบที่ต้องการ อุปกรณ์ทํางานด้วยพลังงานเข้า AC220V ± 10% / 5060Hz และให้ผลประกอบการที่มั่นคงด้วยพลังงานระดับ 3KW เหมาะสําหรับห้องปฏิบัติการ R & Dอุปกรณ์การทดสอบความเป็นมา, และส่วนประกันคุณภาพที่เชี่ยวชาญในเครื่องเชื่อม EV และองค์ประกอบพลังงานอุตสาหกรรม

รายละเอียดเทคนิค

ปริมาตร	รายละเอียด
ขนาดของอุปกรณ์	ประมาณ: W1000 × D800 × H1600mm
น้ําหนักของอุปกรณ์	150 กก.
วิธีการทดสอบการตัดสิน	การวิเคราะห์สัญญาณการนําของกระแสปัจจุบัน

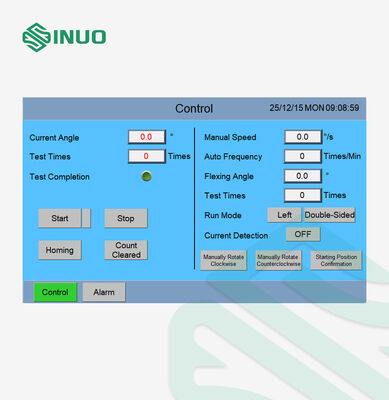

การควบคุมไฟฟ้า	PLC การควบคุมที่บูรณาการด้วยระบบ HMI touch interface ขนาด 7 นิ้ว
ระบบขับเคลื่อน	เครื่องขับเคลื่อนมอเตอร์เซอร์โว
ตัวเลือกน้ําหนักภาระ	20N 25N 50N 75N 100N 140N
ระยะมุมบิด	ปรับได้ 0-360° (ค่าปกติ ±45°)
ความจุของวงจรโค้ง	0-999,999 วงจรที่กําหนดล่วงหน้า (แบบตั้งค่า 20,000 วงจร)
อัตราการบิด	0-60 วงจร/นาที ปรับเต็ม
พลังงานประปาภาระ	การเชื่อมต่อภายนอกกับตู้บรรทุกแบบเลือกใช้ โดยมีความดันปรับ (0-250V ระหว่างสายนํา) และกระแสปรับ (AC 0-400A)
การจับตัวอย่าง	เครื่องกั้นเครื่องจักรกลที่มีตําแหน่งจุดกั้นที่ปรับได้
