| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SNQC1023A |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 1 ชุด/เดือน |

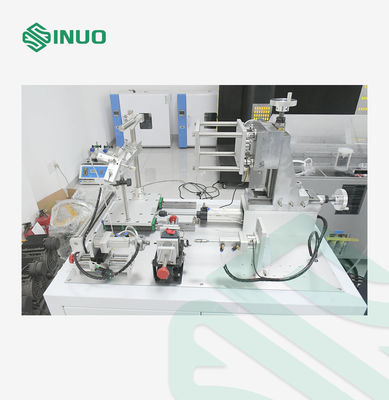

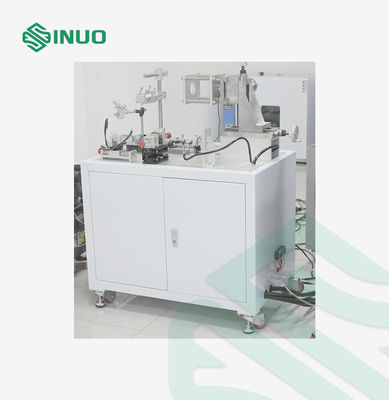

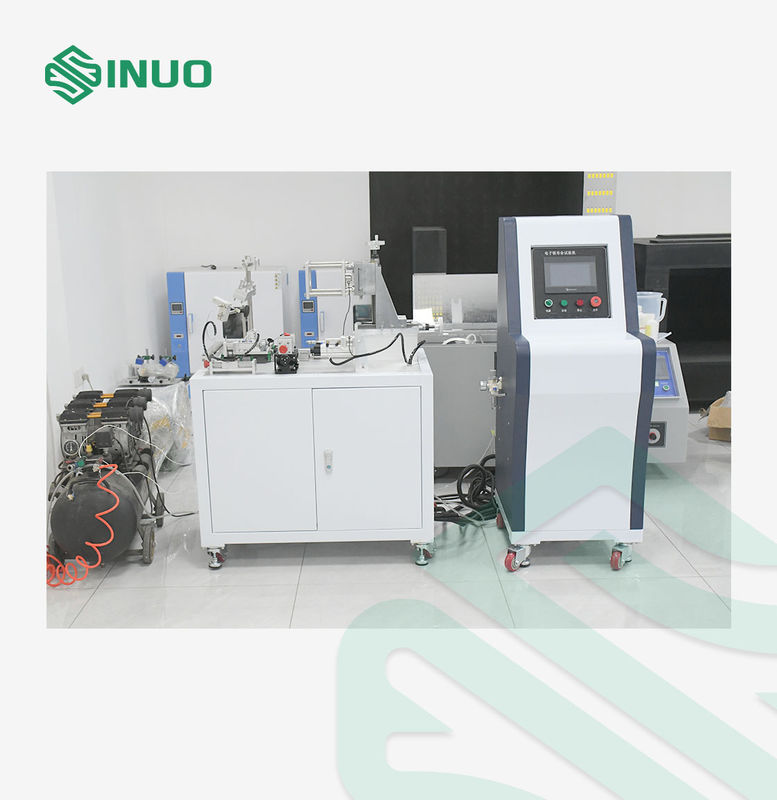

เครื่องทดสอบครบวงจรสําหรับอุปกรณ์ล็อคอิเล็กทรอนิกส์ของปืนชาร์จ EV
มาตรฐานและข้อตกลงที่ปฏิบัติตาม
สอดคล้องกับ IEC62196-12022เป็นต้น
ภาพรวมของอุปกรณ์
The EV Charging Gun Electronic Locking Device Comprehensive Tester is specially designed for full-range performance and durability evaluation of electronic and mechanical lock mechanisms used in EV AC/DC charging connectors.
ระบบที่ทันสมัยนี้จําลองสภาพการทํางานที่แท้จริง รวมถึงความเครียดทางกล, อัตราการอ้วนไฟฟ้า, อิทธิพลทางความร้อน, การปล่อยฉุกเฉินและจักรยานขั้นสูงและความสอดคล้องของอินเตอร์เฟซการชาร์จตาม GB/T, IEC 62196-1 และมาตรฐานระดับโลกอื่นๆ
ด้วยการควบคุมแบบปัญญาณของ Mitsubishi PLC, เครื่องตรวจจับแรงแม่นยําสูง และเครื่องติดตั้งทั่วไปที่ยืดหยุ่นสําหรับประเภทเครื่องเชื่อมหลายประเภท (GB, EU, US) เครื่องทดสอบสามารถให้ความมั่นคงและการทดสอบอัตโนมัติสําหรับศูนย์ R & D, ห้องปฏิบัติการรับรอง และผู้ผลิตอุปกรณ์ชาร์จ EV
ลักษณะสําคัญ
ความสอดคล้องอย่างสมบูรณ์แบบกับ GB/T 20234.1-2023, IEC 62196-12022
ซิมูเลอร์การทํางานปกติ, การเปิดล็อคฉุกเฉิน, การทดสอบวงจรสภาพสุดขั้น
การใช้แรงผลักดัน/ดึงแกนความแม่นยําสูง (050N / ≤±0.5%)
กรงปลดล็อคที่สามารถโปรแกรมได้สูงถึง 100N
การติดตามสัญญาณการตอบสนองการล็อค/เปิดล็อคในเวลาจริง
สูงสุด 99999 วงจรสําหรับการทดสอบความทนทาน
โมดูลกลไกอิสระที่เหมาะสําหรับการทดสอบห้องสภาพอากาศ
Mitsubishi PLC + HMI 7 นิ้วสําหรับการทํางานที่มั่นคงและฉลาด
เครื่องติดตั้งทั่วไปที่เข้ากันได้กับเครื่องเชื่อม AC/DC ทั่วโลก
ปริมาตรเทคนิค
| โครงการทดสอบ |
a) การทดสอบการทํางานปกติ (อายุการใช้งาน) ของอุปกรณ์ล็อคอเล็กทรอนิกส์ b) การทดสอบการเปิดล็อคฉุกเฉินด้วยมือของอุปกรณ์ล็อคอิเล็กทรอนิกส์ c) การทดสอบวงจรอายุการใช้งานของอุปกรณ์ล็อคอิเล็กทรอนิกส์ในสภาพรุนแรง |
| สถานที่ทํางาน | สถานที่ทํางานเดียว |
| วิธีควบคุมไฟฟ้า | มิตซูบิชิ PLC การควบคุมที่บูรณาการ ปฏิบัติงานอินเตอร์เฟซมนุษย์เครื่องจักรสี 7 นิ้ว |
| ระบบการทํางาน | การทํางานด้วยมือหรือโปรแกรม |
| เครื่องกั้น | a) ตอบโจทย์ความต้องการสําหรับอุปกรณ์ล็อคอิเล็กทรอนิกส์อิสระหรืออุปกรณ์ติดตั้งทั่วไป b) ตอบโจทย์ความต้องการสําหรับอินเตอร์เฟซการชาร์จ AC / DC ทั่วไปตามประเทศอเมริกันและมาตรฐานยุโรป. |
| ฟังก์ชันการทดสอบ | อุปกรณ์ที่มีฟังก์ชันการทดสอบล็อคอิเล็กทรอนิกส์บนแท่น |
| การเปิดอุปกรณ์ล็อคแบบอิเล็กทรอนิกส์ | มีการเปิดล็อคด้วยมือของอุปกรณ์ล็อคออนไลน์ และใช้โหมดการทํางานอัตโนมัติที่ควบคุมด้วยอิเล็กทรอนิกส์การเขียนโปรแกรมถูกนําไปใช้เพื่อตอบสนองความต้องการในการทํางานปกติ (อายุการใช้งาน) ของอุปกรณ์ล็อคออนไลน์ความต้องการแรงปลดล็อคคือ (0 ~ 100) N ความผิดพลาดการแสดงคือ ≤ ± 0.5% F.S และความละเอียดคือ ≤ 0.1 N |

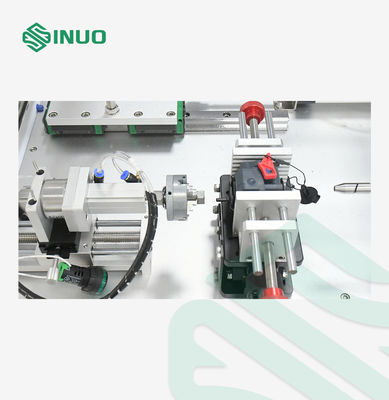

| อุปกรณ์ล็อคไฟฟ้าใช้แรง | พร้อมอุปกรณ์ที่ใช้แรงสําหรับกลไกเลเวอร์ล็อคของอุปกรณ์ล็อคออนไลน์อุปกรณ์ที่ใช้แรงสามารถจับปลายเลเวอร์ล็อคและใช้แรงผลักดันแกนหรือความดันระยะการวัดแรงจําเป็นต้องตอบสนอง (0 ~50) N ความผิดพลาดการแสดง ≤ ± 0.5% F.S., ความละเอียด ≤ 0.1 Nและอัตราการใช้แรงสามารถปรับเพื่อรักษาค่าแรงคงที่อุปกรณ์ที่ใช้แรงสามารถวัดการเคลื่อนที่ของส่วนที่เครียดและตําแหน่งของเลเวอร์ล็อค และช่วงการวัดการเคลื่อนที่จําเป็นต้องตอบสนอง (0 ~ 50 มม.) |
| การแปลงขั้ว | โปรแกรม PLC เปลี่ยนโดยอัตโนมัติ และเปลี่ยน 1s หลังจากตรวจจับการตอบสนองสถานะล็อคอิเล็กทรอนิกส์ |
| พลังงานไฟฟ้าแบบ DC | (30V/10A) DC, ความแม่นยําของแรงดันที่ดีกว่า 0.5 คลาส, ความละเอียด ≤0.1V |
| ระยะเวลา | ระยะเวลา: สามารถตั้งค่าได้ตามใจชอบในช่วง (0 ~ 200) s, ความละเอียด ≤ 1s, กระแสความแรงปรับได้ 1-200mA เพื่อร่วมมือกับการทํางาน |
| หน้าที่ | มันพร้อมกับกระแสความจืดที่ปรับได้ 1-200mA และอุปกรณ์ติดตามที่ให้การตอบสนองต่อสัญญาณเปิด/ล็อคล็อคทางอิเล็กทรอนิกส์การบันทึกสถานะการเปิด/ปิดสัญญาณ และจํานวนครั้ง. |
| การวินิจฉัยผิด | การตรวจจับสัญญาณกลับกลับที่ติดตั้ง ปิดอัตโนมัติในกรณีที่ผิดปกติ |
| จํานวนการทดลอง | ปรับตั้งตามใจชอบในช่วง (0~99999) ครั้ง |
| การป้องกันความปลอดภัย | ป้องกันการติดดิน ป้องกันการตัดสั้น ป้องกันการอ้วน |
