| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SNQC1007B |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | T/T |
| ความสามารถในการจําหน่าย: | 1 ชุด/เดือน |
อุปกรณ์ทดสอบ EVSE ระบบทดสอบขั้วต่อ EV เครื่องทดสอบสายเคเบิลรถยนต์ไฟฟ้า
มาตรฐานและข้อกำหนดที่สอดคล้อง
ได้รับการออกแบบและผลิตตาม IEC 61851-1:2017 ข้อ 11.6
ภาพรวมอุปกรณ์

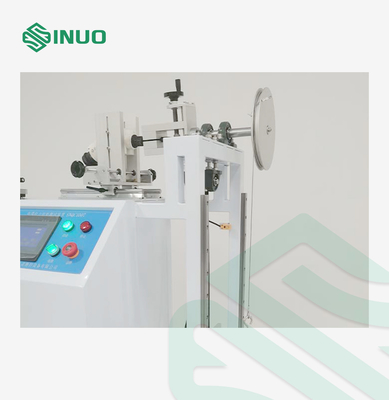

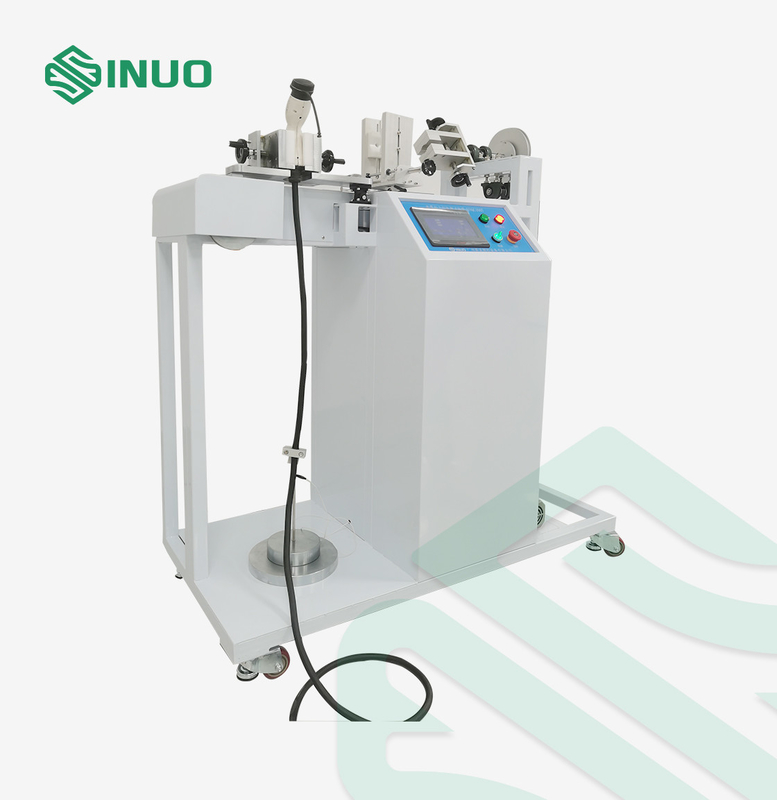

ตรวจสอบให้แน่ใจถึงความปลอดภัยทางกลไกและความทนทานของขั้วต่อการชาร์จ EV ด้วย SNQC1007B Cable Anchorage Pull Force and Torque Test Apparatus
ออกแบบตามมาตรฐาน IEC 61851-1:2017 ข้อ 11.6 อุปกรณ์ที่มีความแม่นยำนี้ได้รับการออกแบบมาเพื่อตรวจสอบว่าการเชื่อมต่อสายเคเบิลชาร์จสามารถทนต่อระดับแรงดึงและแรงบิดที่ระบุได้หรือไม่ ซึ่งเป็นเครื่องมือสำคัญสำหรับผู้ผลิต EVSE และห้องปฏิบัติการทดสอบ
ติดตั้งระบบควบคุมอัตโนมัติ PLC, อินเทอร์เฟซหน้าจอสัมผัส และรอบการดึงและระยะเวลาแรงบิดที่ตั้งโปรแกรมได้ อุปกรณ์นี้ให้การทดสอบที่ทำซ้ำได้สูงและเชื่อถือได้ ระบบใช้กลไกขับเคลื่อนด้วยมอเตอร์พร้อมการใช้แรงแบบมีน้ำหนักเพื่อจำลองความเครียดทางกลไกในโลกแห่งความเป็นจริงบนปลั๊กของยานพาหนะและแหล่งจ่ายไฟ
ด้วยโครงสร้างที่แข็งแกร่ง การใช้งานที่ใช้งานง่าย และการปฏิบัติตามมาตรฐานสากล SNQC1007B เหมาะอย่างยิ่งสำหรับการตรวจสอบประสิทธิภาพการยึดเกาะทางกลไกของสายชาร์จ EV ในสภาพแวดล้อม R&D, การควบคุมคุณภาพ และการรับรอง
พารามิเตอร์ทางเทคนิค
|
รายการ |
ข้อมูลจำเพาะ |
|---|---|
| มาตรฐานการทดสอบ | IEC 61851-1:2017, ข้อ 11.6 |
| ขอบเขตการทดสอบ | การทดสอบแรงดึงและแรงบิดของสายเคเบิลสถานีชาร์จ EV |
| โหมดควบคุม | PLC ควบคุมอัตโนมัติ, การทำงานหน้าจอสัมผัส |
| โหมดไดรฟ์ | ไฟฟ้า |
| ระดับแรงดึง | 160N, 200N, 240N, 250N, 500N (ปรับได้ด้วยน้ำหนัก) |
| ระดับแรงบิด | 0.6, 0.7, 1.4, 2.7, 5.4, 11.0, 16.3 N·m (ปรับได้ด้วยน้ำหนัก) |
| รัศมีล้อแรงบิด | R100mm (เส้นผ่านศูนย์กลาง Φ200mm) ±0.5mm |
| ความถี่ในการดึง | 1 ครั้ง/วินาที (ตรวจจับโดยสัญญาณไฟฟ้า) |
| รอบการดึง | 1–999999 (ตั้งค่าล่วงหน้าได้, ค่าเริ่มต้น 100 ±1 รอบ) |
| เวลาใช้งานแรงบิด | 0–99H59M59S (ตั้งค่าล่วงหน้าได้) |
| แหล่งจ่ายไฟ | AC 220V ±10%, 50–60Hz, 1KW |
| หน่วยความจำเมื่อไฟฟ้าดับ | ใช่ (การจัดเก็บข้อมูลเมื่อปิดเครื่อง) |

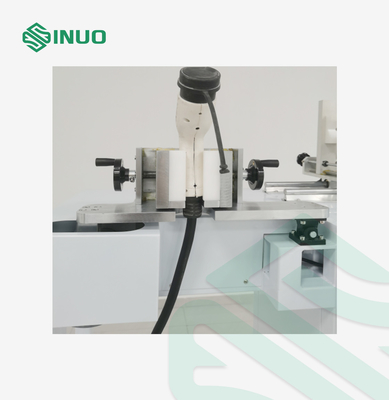

| อุปกรณ์จับยึด | แคลมป์สากล, หนึ่งชุด |
| สภาพการทำงาน | อุณหภูมิ: 0–40°C; ความชื้น: 30–90% RH |
| ขนาดและน้ำหนัก | ประมาณ 1600×600×1450mm; 180kg |
