| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SNQC1010A |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | T/T |
| ความสามารถในการจําหน่าย: | 5 ชุด/เดือน |

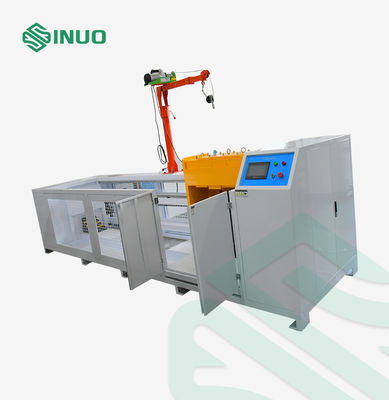

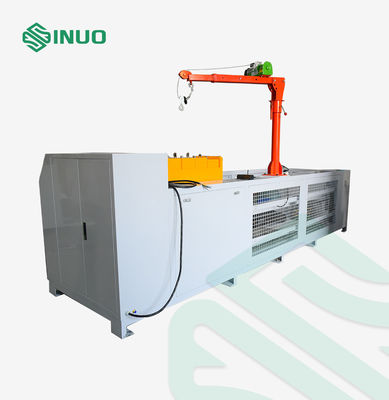

เครื่องทดสอบการเคลื่อนไหว EV Charging Connector เครื่องทดสอบความแข็งแรงทางกล EV Charging Port
มาตรฐานและข้อตกลงที่ปฏิบัติตาม
สอดคล้องกับ IEC62196-12022
ภาพรวมของอุปกรณ์
อุปกรณ์ใช้การออกแบบโครงสร้างกล่องป้องกันแผ่นเหล็กม้วนเย็น ด้านบนของกล่องถูกทาสี ด้านล่างของกล่องถูกเคลือบด้วยพื้นซีเมนต์จําลองอุปกรณ์ม้วนสามารถจําลองยางรถยนต์ม้วนบนวัตถุและเลื่อนขึ้นและลงอย่างอิสระ. พล็อกการชาร์จสตาร์จมีแรงกดดันเดียวกัน. อุปกรณ์ขับเคลื่อนขับเคลื่อนกลไกการม้วนเพื่อบรรลุการเคลื่อนย้ายไปข้างหน้าและด้านหลังส่วนประกอบหลักทําจากสแตนเลสและอลูมิเนียม. (ให้แน่ใจว่ายางจะลวดตัวอย่างในสภาพการลวดปกติ) ลักษณะหลักคือดังต่อไปนี้:
1ชาซีของอุปกรณ์นี้ได้รับการปรับปรุงด้วยฝาปกป้องเพื่อรับประกันความปลอดภัยของกระบวนการทดสอบ; ด้านล่างของกล่องถูกล็อคกับพื้นด้วยสกรูขยายมันถูกนําทางโดยรถเลื่อนที่หนัก, รอลเลอร์กลุ่มสไลด์, และพลังงานคือมอเตอร์แรงสูงรวมกับเครื่องลดทูบีนที่จะขับเคลื่อนแกนหลักหมุนไปยังความเร็วการทดสอบเพื่อส่งเสริมการทดสอบการม้วน.อุปกรณ์เลื่อนสําหรับการติดตั้งตัวอย่างมีอุปกรณ์ติดตั้งกล่องทํางานเพื่อตอบสนองความต้องการมาตรฐาน.
2อุปกรณ์ปรับความดันม้วนถูกออกแบบเป็นโครงสร้างที่ปรับได้ ยาง, กรอบเลื่อนด้านบนและด้านล่างและ counterweights ที่ตัวอย่างถือเป็นน้ําหนักของการทดสอบ
3อุปกรณ์ใช้รูปแบบการทํางานของยางด้านหน้าและด้านหลัง (ทิศทางการม้วนการทดสอบถูกขับเคลื่อนโดยมอเตอร์เพื่อม้วนยางในการหมุนไปข้างหน้าและด้านหลัง) โดยรักษาตัวอย่างคงที่ซึ่งสามารถจําลองการม้วนแบบสลับของยางรถยนต์ได้อย่างจริงจังที่สุด และจําลองการม้วนตัวอย่างได้อย่างมีประสิทธิภาพ.
4ระบบควบคุมเป็นกลไกอิสระ หน่วยหลักมี PLC การควบคุมและการทํางานจอสัมผัสด้านล่างได้รับการจัดสรรด้วยรูการติดตั้งคงที่และทางเข้าสายเชื่อมต่อสําหรับการติดตั้งและเชื่อมต่อง่าย.
ขยับ
ปริมาตรเทคนิค
| รุ่น | SNQC1010A |
| สถานีทดสอบ | สถานีเดียว |
| วิธีควบคุมไฟฟ้า | PLC การควบคุมที่บูรณาการปัญญา การทํางานอินเตอร์เฟซสัมผัสมนุษย์-เครื่องจักรสี 7 นิ้ว |
| เครื่องขับเคลื่อน | มอเตอร์ + เครื่องลดเกียร์หนอน |
| รูปแบบการทํางาน | การทํางานด้วยมือหรือควบคุมด้วยโปรแกรม |
| ความเร็วการเคลื่อน | (8±2) กม./ชม., การควบคุมความเร็วของมอเตอร์ |
| ความเร็วการม้วน | 0~2.0m |
| ภาระบรรทุก |
A:แรงม้วน (5000±250) N หรือ 4893 N (1100lbf) B: พลังเคลื่อน (11000N±550) N สามารถเปลี่ยนได้ |
| วิธีการม้วน | The linear motor module is used to drive the simulated rolling tire to reciprocate forward and backward (to simulate the damage caused by the accidental rolling of the charging gun head of the charging pile when the car is moving forward or backward in real scenes) |
| การปรับแรงม้วน | น้ําหนัก counterweight, แขวงแรง 4890-11000N ปรับ, น้ําหนักถูกบรรทุกและบรรทุกโดยเครน cantilever |
| ยางม้วน |
1, พร้อมยาง P225/75 R15 หนึ่งยางและฮับล้อเหล็กที่ตรงกันและชุดหนึ่งของอุปกรณ์ปรับอากาศยาง (อินเตอร์เฟซปรับอากาศและเครื่องวัดความดันอากาศ) 2. อุปกรณ์พร้อมกับยางที่มีความจุของ 11000N และหนึ่งที่สอดคล้องสแตนเลสล้อคัน |
| ความดันยางม้วน | (220±10) kPa หรือ (218±13) kPa |
| ฐานบรรทุก | แผ่นฐานที่มีพื้นซีเมนต์/คอนกรีต สามารถติดตั้งเครื่องติดตั้งได้ |
| การแสดงการนับเวลาของครรอนกราฟ | ปริมาตรการออกแบบจอสัมผัสสามารถตั้งภายในความต้องการมาตรฐาน |
| การปรับระดับความเร็ว | อุปกรณ์มีเซ็นเซอร์สําหรับการปรับระดับความเร็ว |
| วิธีความช้า | บริษัทของเราได้ออกแบบกลไกเบรก เพื่อป้องกันการชนกันที่แข็งแรง |
| การป้องกันความปลอดภัย |
1. เครื่องจักรทั้งเครื่องมีรั้วป้องกัน เพื่อป้องกันล้อจากการเบี่ยงเบนโดยบังเอิญและป้องกันการบาดเจ็บทางกลของบุคลากร 2. มันมีแขนเครนเครื่องจักรกลคงที่, ซึ่งเป็นสะดวก, การประหยัดแรงงานและปลอดภัยในการบรรทุกน้ําหนัก 3มันมีสวิทช์ป้องกันการรั่ว 4มันมีระบบป้องกันการอ้วนของมอเตอร์ 5. มันมีหน้าที่ป้องกันความปลอดภัยล็อคประตูและรถขนส่งไม่สามารถเคลื่อนไหวเมื่อประตูเปิด |
