| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SNQC1013A |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | T/T |
| ความสามารถในการจําหน่าย: | 1 ชุด/เดือน |

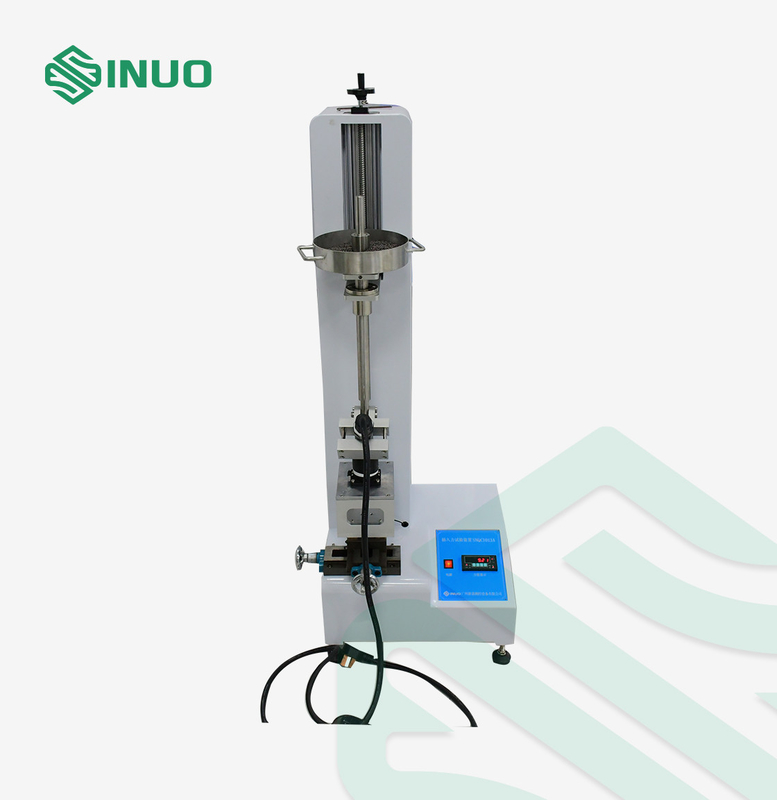

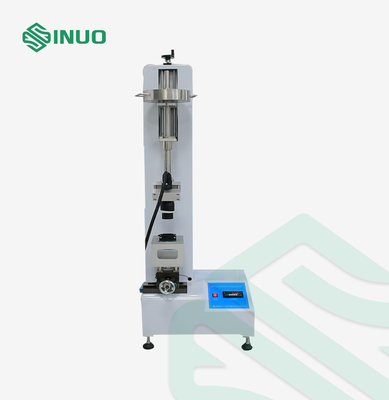

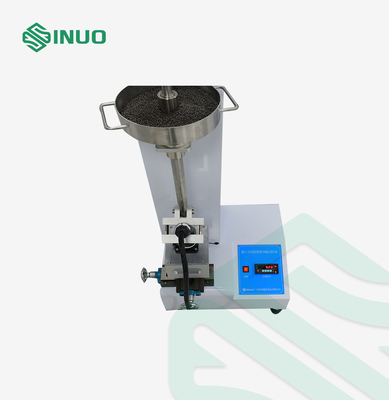

อุปกรณ์ทดสอบแรงการถอนเครื่องเชื่อมปืนชาร์จ EV IEC 62196-1
ภาพรวมของอุปกรณ์
พลังในการใส่ปืนชาร์จในซ็อต: ยกตั้งลงปืนชาร์จ, วางน้ําหนักหลักที่ต้องการโดยมาตรฐานบนปืนชาร์จ, แล้วใช้ 0.น้ําหนัก 8 กิโลกรัมที่จะตกอย่างอิสระจากความสูง 5 ซม. เพื่อกระทบน้ําหนักหลักปืนชาร์จต้องใส่ในซ็อตในตําแหน่งที่ต้องการโดยการติดต่อ
อุปกรณ์ทดสอบแรงดึงนี้ถูกเรียกร้องโดย IEC 62196-1:2022 ข้อ 1616.
หลักการการทดสอบ: โครงสร้างของอินเตอร์เฟซการชาร์จควรทําให้การใส่ปืนชาร์จง่ายอุปกรณ์นี้ใช้เพื่อตรวจสอบว่าแรงสูงสุดที่จําเป็นต้องใส่ปืนชาร์จในซ็อตของอุปกรณ์อยู่ในช่วงที่กําหนดโดยมาตรฐาน.
ปริมาตรเทคนิค
| รุ่น | SNQC1013A |
| สถานีทดสอบ | สถานีเดียว |
| ใส่ตําแหน่งเริ่มต้น | การวางตําแหน่งสไลด์แม่นยําและการนําเส้นยาว |
| การติดตามค่าแรง | เครื่องตรวจจับความดันแรงกระแทก + จอเครื่องมือ |
| วิธีควบคุม | ข้อมูลแรงที่แสดงด้วยเครื่องมือในเวลาจริง |
| การตั้งค่าน้ําหนัก |
น้ําหนักหลักของปืนชาร์จ AC: 9.2kg น้ําหนักหลักของปืนชาร์จ DC: 13.2kg น้ําหนักเพิ่ม: 0.8 กิโลกรัม หมายเหตุ: น้ําหนักของน้ําหนักหลักรวมถึงน้ําหนักของ clamp, guide rod, steel ball basin และตัวอย่างปืนชาร์จ. น้ําหนักของน้ําหนักหลักไม่รวมตัวอย่างประมาณ 4 กิโลกรัมนอกจากนี้, ลูกเหล็ก 10 กิโลกรัมถูกปรับแต่งเพื่อปรับน้ําหนักให้ละเอียดเพื่อให้น้ําหนักของน้ําหนักหลักทั้งหมดตอบสนองความต้องการแรงการใส่ของปืน AC หรือ DC
|
| ความสูงของน้ําหนักเพิ่มเติม | 5 ซม. |
| วิธีการลดน้ําหนักเพิ่ม | คู่มือ |
| วิธียก | คู่มือ |
| เครื่องติดตั้งปืนชาร์จ | จับมือ ปรับทิศทาง ให้หัวปืนตั้งตั้งอยู่ด้านล่าง |
