| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN553 |
| ขั้นต่ำ: | 1 |
| เงื่อนไขการจ่ายเงิน: | T/T |
| ความสามารถในการจําหน่าย: | 10 ชุดต่อเดือน |

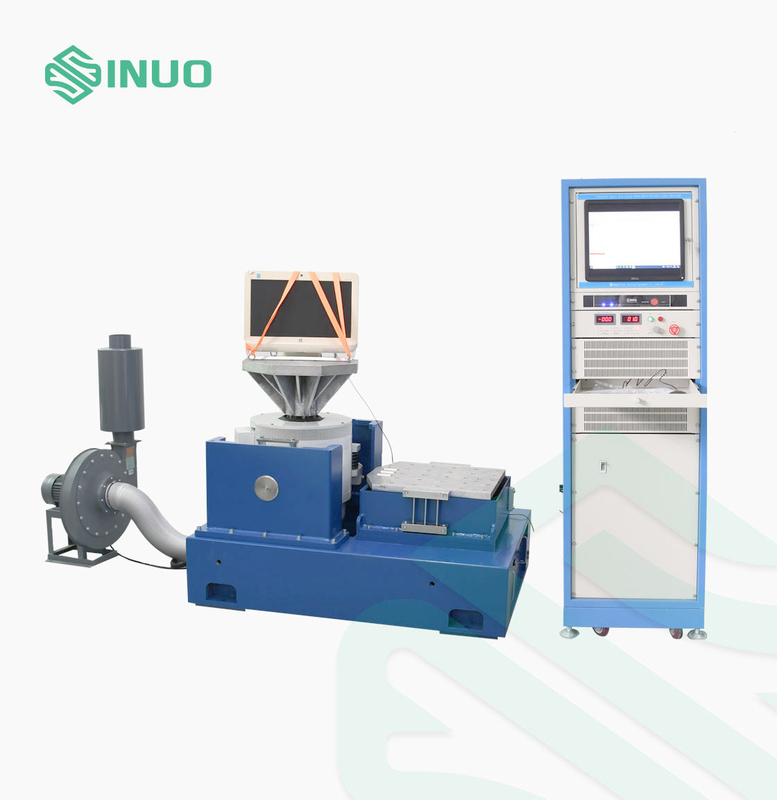

UN 38.3 Sine Shock Control Vibration 51mm ระบบทดสอบ 5 ราคา 3500Hz
มาตรฐานและข้อตกลงที่ปฏิบัติตาม
ระบบสั่นนี้ถูกเรียกร้องโดย UN 38.3 ข้อ 4.3 การทดสอบ T3, IEC 62133-1:2017 ข้อ 72.2, IEC 62133-2:2017 ข้อ 73.8.1เป็นต้น
ภาพรวมสินค้า
การทดสอบการสั่นสะเทือนคือการกระตุ้นหรือกระแทกองค์ประกอบหรืออุปกรณ์เพื่อดูว่ามันจะปฏิกิริยาอย่างไรในสภาพแวดล้อมที่แท้จริงจากผลิตภัณฑ์อุตสาหกรรม เช่น บอร์ดวงจร, เครื่องบิน, เรือ, โรคเก็ต, ธนู, รถยนต์และอุปกรณ์บ้าน
ปริมาตรเทคนิค
| Vเครื่องกําเนิดการสั่น | DC-600 | DC-2000 |
| สายแรง | 600kgf (6000N) | 2000kgf (20000N) |
| แรงสุ่ม | 600kgf (6000N) | 2000kgf (20000N) |
| แรงกระแทก | 1200kgf (12000N) | 4000kgf (40000N) |
| ระยะความถี่ | 5 ‰ 3500Hz | 5 ‰ 3500Hz |
| การ ขยับ เสมอ | 51 มม. | 51 มม. |
| ความถี่ในการแยกความสั่น | 3Hz | 2.5Hz |
| ความถี่ระดับหนึ่ง | 3300±5%Hz | 2600±5%Hz |
| สกรูบนโต๊ะทํางาน | 17*M8 | 17*M10 |
| การรั่วไหลของหลอดแม่เหล็ก | < 1 MT | < 1 MT |
| ความเร็วสูงสุด | 2m/s | 2m/s |
| ความเร่งสูงสุด | 750m/s2(75g) | 980m/s2(100g) |
| น้ําหนักเท่ากันของชิ้นส่วนเคลื่อนที่ | 8 กิโลกรัม | 20 กิโลกรัม |
| กว้างของโค้ลแบบไดนามิก | Φ230mm | Φ280mm |
| ขนาดสูงสุด | 300 กิโลกรัม | 300 กิโลกรัม |
| น้ําหนัก | 590 กก. | 2695 กิโลกรัม |
| เปลี่ยนเครื่องขยายพลังงาน | (KA-5) | KA-21 |
| การออกเสียงของเครื่องขยายเสียง | 5KVA | 21KVA |
| ความดันออกระดับ | 120Vrms | 120Vrms |
| อัตราส่วนสัญญาณต่อเสียง | > 65dB | > 65dB |
| ประสิทธิภาพของเครื่องขยายพลังงาน | > 95% | > 95% |
| การป้องกันระบบ | การป้องกันอุณหภูมิ การป้องกันการเคลื่อนที่เกิน การป้องกันความแรงดันเกิน การป้องกันความแรงดันเกิน การป้องกันความแรงดันต่ํา การป้องกันจากภายนอก การป้องกันความผิดพลาดทางกลยุทธ์ | การป้องกันอุณหภูมิ การป้องกันการเคลื่อนที่เกิน การป้องกันความแรงดันเกิน การป้องกันความแรงดันเกิน การป้องกันความแรงดันต่ํา การป้องกันจากภายนอก การป้องกันความผิดพลาดทางกลยุทธ์ |
| ขนาด | 1800*900*800 มม. | 1800*900*800 มม. |
| น้ําหนัก | 240 กก. | 450 กก. |
รายละเอียด
สูตรการเลือกเครื่องสั่นและแผนภูมิโครงสร้างเครื่องผลิตสั่น
1สภาพการทดสอบที่บริษัทของลูกค้าให้
2ประเภทการทดสอบ: การสกัดซีนส์
3ระยะความถี่ตอบสนอง: 2-5000Hz
4สูตร: A ((g) = ((2πf) 2Dcm/980 ราคา A = 0.002DmmF2
D=A/0.002F2
F=M(kg) ×A(g)
การจัดตั้งร่างกายของตารางสั่น
1สายโค้ลเคลื่อนที่
โต๊ะสั่นสะเทือนพร้อมกับสอยเคลื่อนไหวที่หล่นและแปรรูปด้วยมือ ระบบรองรับภาระ optoelectronic และการนําแกนสองหลอดการนําเลเยอร์คู่เป็นลักษณะพิเศษที่ช่วยลดการตัดแกนและหมุนแบบไดนามิกระหว่างการทดสอบการสั่นเพื่อความทนทานสูงกว่า.
2สายกระตุ้น
โครงสร้างวงจรแม่เหล็กแบบคู่ ความรั่วไหลของแม่เหล็กต่ํา สนามแม่เหล็กแบบเดียวกัน
3. พื้นผิวร่างกาย
โดยใช้เทคโนโลยีการบําบัดฟอสฟาติกที่ทันสมัย และเทคโนโลยีสีรถยนต์
4เครื่องเย็นโต๊ะ:
ใช้พัดลมเสียงต่ําและปรับปรุงโครงสร้างการรับอากาศของตัวโต๊ะ. สายโค้ลการตื่นเต้นใช้ช่องลมหญ้าหญ้า และวงจรแม่เหล็กกลางใช้ช่องลมหลุดชั้นสองการออกแบบท่ออากาศใหม่ถูกนํามาใช้เพื่อเพิ่มผลการเย็น.
