| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SNQC1020A |
| ขั้นต่ำ: | 1 |
| เงื่อนไขการจ่ายเงิน: | T/T |
| ความสามารถในการจําหน่าย: | 10 Sets Per Month |

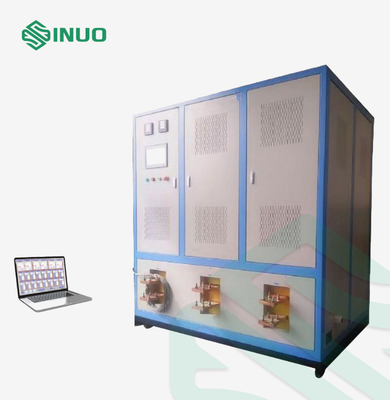

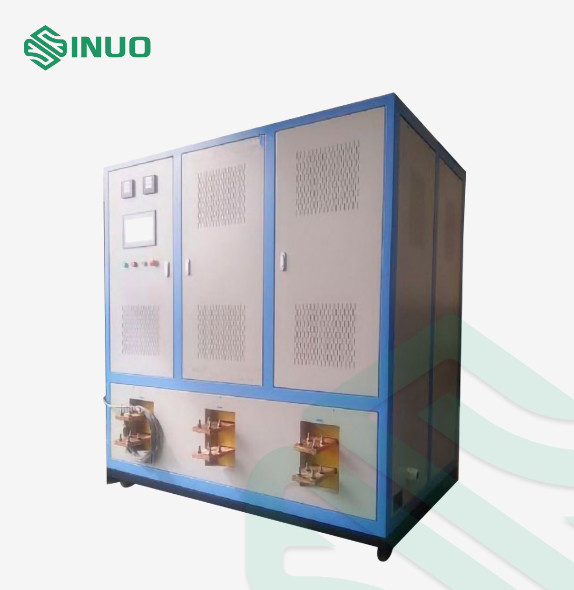

IEC62368-1 300V ระบบทดสอบความทนทานกระแสไฟฟ้าขั้นต่ํา จํากัด
มาตรฐานและข้อตกลงที่ปฏิบัติตาม
สอดคล้องกับข้อจํากัด R ใน IEC62368-12019.
ภาพรวมสินค้า
ระบบใช้อุปกรณ์เก็บพลังงานเพื่อเก็บพลังงานตามปริมาตรที่กําหนดไว้ และปล่อยเมื่อความดันที่กําหนดไว้ถึง เพื่อทําหน้าที่ทดสอบปัจจุบันผลิตขนาดใหญ่ความถี่การหมุนหมุนของกระแสไฟฟ้าคือ 50±2Hz, การจําลองความถี่ของพลังงาน, และกระแสสูงสุดสามารถถึง 14KA (10KA สายโค้งสูงสุด), มันจะชาร์จโดยอัตโนมัติสําหรับรอบทดสอบต่อไปหลังจากที่การปล่อยไฟเสร็จสิ้น.
ระหว่างกระบวนการทดสอบ การบันทึกรูปคลื่นของกระแสการพัดลม และการสร้างเส้นโค้งการพัดลมและเวลาโดยอัตโนมัติ
ตอบสนองความต้องการการทดสอบของกําลังไฟฟ้า 300V*10KA=3MVA ในห้องปฏิบัติการทั่วไป
ในแผนภูมิบล็อกด้านบน, การออกแบบคือการหมุนหมุนความอ่อนแอ (α<1), และสมการวงจรคือ:
รูปแบบคลื่นของกระแสปัจจุบันถูกแสดงในรูป a ด้านบน
ปริมาตรเทคนิค
| กระแสสูงสุดของการปล่อย | สามารถตั้งค่าได้ด้วยดิจิตอล |
| โลตชาร์จ | การควบคุมที่สามารถโปรแกรมได้ |
| ระยะระดับความแรงกระชับกระแทกการปล่อย | DC10-300V ปรับปรุงอัตโนมัติโดยโปรแกรม |
| กระแสสูงสุดของการปล่อย | ไม่ต่ํากว่า 14KA (มูลค่าสุดของคลื่นไซน์ 10KA) |
| เวลาการปล่อย |
ไม่ต่ํากว่า 20ms, อาการสั่นอ่อนตามเส้นโค้งไซนูโซอิด (ใช้อุปกรณ์ชาร์จและปล่อยไฟพิเศษสําหรับการเก็บพลังงานที่มีประสิทธิภาพสูง ไม่มีอิทธิพลความทรงจํา อายุการใช้งานยาว) |
| ระยะการเบี่ยงเบนระหว่างการทดสอบ | กระแส 95% ~ 105%; โวลเตจ 100% ~ 105%; ความถี่ 95% ~ 105% |
| ความแม่นยําปัจจุบัน | ระดับ 0.5 หรือมากกว่า ความละเอียด ≤1A |
| ความแม่นยําของแรงดัน | ระดับ 1 หรือดีกว่า, ความละเอียด ≤1V |
| เครื่องต่อรองการออกกําลัง |
1ผลิตจากวัสดุสายดัดแน่น ความต้านทานคงที่และน่าเชื่อถือได้นาน 2. การสวิทช์คอนแทคเตอร์กระแสสูงพิเศษถูกใช้สําหรับการควบคุมการสวิทช์ |
| รูปแบบคลื่นปัจจุบัน | โดยใช้การวัดแบบ Rogowski coil ที่มีความแม่นยําสูง ระยะการวัดคือ 20KA และความกว้างแบนด์สามารถถึง 2MHz |
| โฮสต์ควบคุม |
1. ใช้คอมพิวเตอร์โฮสต์จอสัมผัส LCD ที่บูรณาการ พร้อมจอขนาด 15 นิ้ว แผ่นจอด SSD ขนาด 64G และความจํา 8G 2ปรับปรุงการ์ดรับข้อมูลความเร็วสูง เพื่อวัดรูปร่างคลื่นของกระแสไฟฟ้า 3คอร์ฟรูปคลื่นปัจจุบันสามารถเก็บและส่งออก 4หลังจากที่ปริมาตรถูกกําหนด โปรแกรมจะทดสอบโดยอัตโนมัติ วิเคราะห์อัตโนมัติอุปสรรควงจร และปรับความดันโดยอัตโนมัติเพื่อปรับตัว |
| ฟังก์ชันป้องกัน | อุปกรณ์ที่มีฟังก์ชันป้องกันความแรงเกินและความแรงเกิน |
| อินเตอร์เฟซการออกของอุปกรณ์ |
A. สวิตช์ป้องกัน SCPD (เช่น 25A) หรือไฟฟิวส์: ผู้ใช้สามารถเชื่อมต่อมันภายนอกด้วยตัวเอง B. สายออก: ตามพื้นที่ตัดข้ามของเลขสาย, ผู้ใช้สามารถเชื่อมต่อมันด้วยตัวเอง C. เมื่ออุปกรณ์ออกจากโรงงาน มีเครื่องปกป้องจากอะคริลิก ซึ่งสามารถปรับปรุงได้กับผลิตภัณฑ์ส่วนใหญ่ที่กําลังทดสอบ |
| พลังงานไฟฟ้าของอุปกรณ์ | AC220V 50Hz/60Hz,5KVA |
| ขนาดของอุปกรณ์ | ประมาณ W1800 × D900 × H1800 มิลลิเมตร |
| น้ําหนักของอุปกรณ์ | 750 กิโลกรัม |
| สภาพแวดล้อมการทํางาน | อุณหภูมิ 0 ~ 30 °C, ความชื้นสัมพันธ์ไม่เกิน 80% และไม่มีการปั่น, คันและก๊าซที่ทําลาย |
รายละเอียด
