| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SNQC1009 |
| ขั้นต่ำ: | 1 |
| เงื่อนไขการจ่ายเงิน: | T/T |
| ความสามารถในการจําหน่าย: | 10 ชุดต่อเดือน |

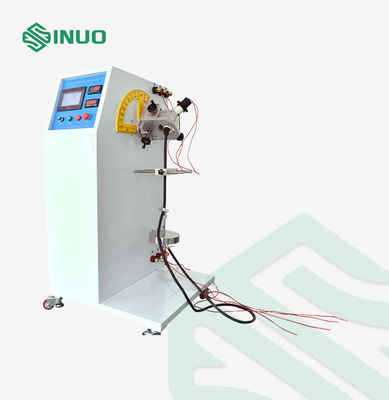

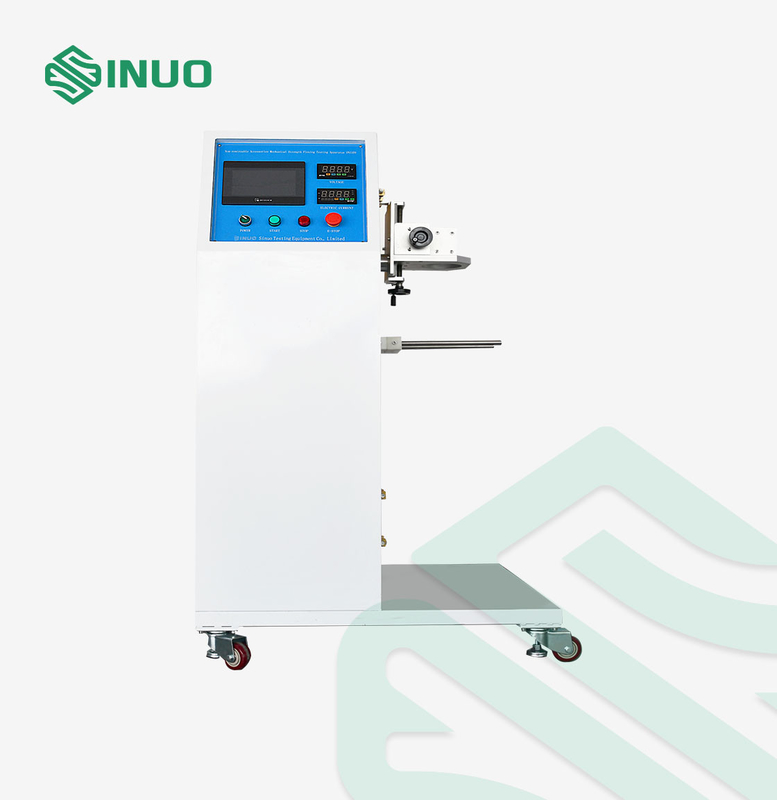

IEC60309-1 เครื่องทดสอบการบิดสายพับและสายพับ 140N ของรถชาร์จ
มาตรฐานและข้อตกลงที่ปฏิบัติตาม
สอดคล้องกับ IEC62196-1:2014 ข้อ 7.11 และข้อ 715, IEC60309-1:2012 ข้อ 244.
ภาพรวมสินค้า
ตัวอย่างและข้อจํากัด: อินเตอร์เฟซการชาร์จรถไฟฟ้า, พล็อกอุตสาหกรรม, ซ็อตและคอปเลอร์
การใช้งาน: ใช้ในการทดสอบส่วนการเชื่อมโยงการบิดของส่วน "ความแข็งแรงทางกล" ของสายเชื่อมพลังงานของพล็อกและซ็อคของรถชาร์จ
หลักการทดสอบ: มอเตอร์ servo ใช้ในการขับเคลื่อน turntable เพื่อขับเคลื่อนชิ้นงานที่จะสวิงซ้ายและขวา และเครื่องจะหยุดโดยอัตโนมัติเมื่อจํานวนครั้งที่ได้รับการบรรลุ

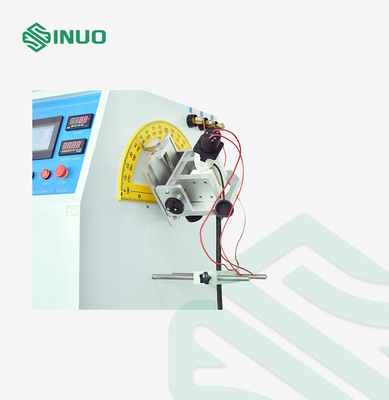

โครงสร้างและลักษณะ: อุปกรณ์ถูกขับเคลื่อนโดยมอเตอร์ servo และตัวอย่างขนาดใหญ่ถูกติดตั้งบนแผ่นอลูมิเนียมซึ่งสามารถทําให้แกนสวิงตรงกับจุดที่สายเชื่อมเข้าไปในเครื่องมือมากที่สุดเท่าที่เป็นไปได้เมื่อ clamping ตัวอย่าง, ทําให้บรรลุความยืดหยุ่นด้านล่างของสายและภาระอย่างน้อย
สภาพแวดล้อมการใช้: พลังงานไฟฟ้า: AC220V ± 10% / 50-60Hz, พลังงาน 3KW
ปริมาตรเทคนิค
| ขนาดของอุปกรณ์ | ประมาณ: W1000*D800*H1600mm | ||
| น้ําหนักของอุปกรณ์ | 150 กก. | ||
| สถานีทดสอบ | สถานีเดียว | ||
| วิธีควบคุมไฟฟ้า | PLC การควบคุมที่บูรณาการปัญญา การทํางานอินเตอร์เฟซสัมผัสมนุษย์-เครื่องจักร 7 นิ้ว | ||
| โหมดขับขี่ | เครื่องขับเคลื่อนมอเตอร์เซอร์โว | ||
| วิธีจับตัวอย่าง | การจับกลไก ตําแหน่งจุดจับที่ปรับได้ | ||

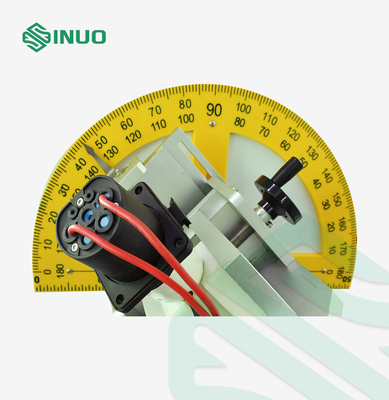

| มุมบิด | ปรับได้ 0-360° (ค่าปกติ ±45°) | ||
| อัตราการบิด | 0-60 ครั้ง/นาที สามารถตั้งค่าได้ | ||
| ความถี่ของการบิด | 0~999999 สามารถตั้งค่าล่วงหน้าได้ ปกติคือ 20000 ครั้ง | ||
| น้ําหนักของภาระ | 20N,25N,50N,75N,100N,140N | ||
| พลังงานพลังงานภาระ | การเชื่อมต่อภายนอก, กล่องภาระภาระ optional กับความดันปรับระหว่างสายนํา 0-250V และปรับกระแส AC 0-400A | ||
| การทดสอบการตัดสิน | การตัดสินจากสัญญาณที่ให้โดยว่ากระแสกําลังนําหรือไม่ | ||
