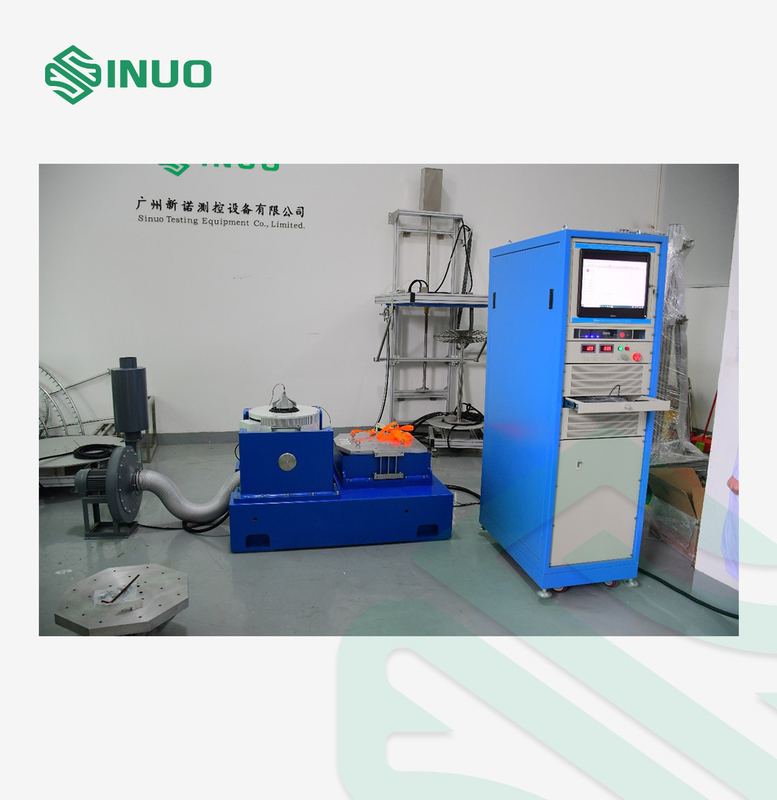

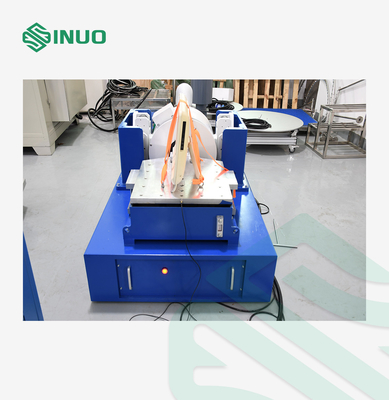

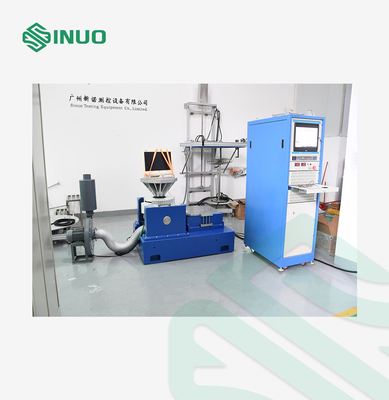

IEC 62752 เครื่องทดสอบแรงกระแทกสั่นสะเทือนไฟฟ้า
มาตรฐานและข้อตกลงที่ปฏิบัติตาม
สินค้าที่ได้รับการจัดจําหน่าย36: อุปกรณ์ควบคุมและป้องกันในสายสําหรับการชาร์จแบบ 2 ของยานทางไฟฟ้า (IC-CPD)
ข้อมูลสินค้า:
การทดสอบการสั่นสะเทือนคือการกระตุ้นหรือกระแทกองค์ประกอบหรืออุปกรณ์เพื่อดูว่ามันจะปฏิกิริยาอย่างไรในสภาพแวดล้อมที่แท้จริงจากผลิตภัณฑ์อุตสาหกรรม เช่น บอร์ดวงจร, เครื่องบิน, เรือ, โรคเก็ต, ธนู, รถยนต์และอุปกรณ์บ้าน
ลักษณะ:
a. ผลงานและความน่าเชื่อถือสูง
การควบคุมวงจรปิดถูกทําให้เป็นจริงโดยโปรเซสเซอร์ DSP และ PC เป็นอิสระจากวงจรควบคุม. มันรับประกันการทํางานในเวลาจริงและประสิทธิภาพสูงของระบบควบคุมมันสามารถตอบสนองกับการเปลี่ยนแปลงใด ๆ ในระบบการทดสอบในทันใจและอย่างรวดเร็ว. รับประกันความน่าเชื่อถือและความแม่นยําสูงของการควบคุม ทุกช่องทางการเข้ามี ADC ความละเอียด 24 บิต การออกแบบฮาร์ดแวร์เสียงต่ํา และกรองต่อต้านการปรับปรุงแบบอานาล็อกและดิจิตอลที่รับประกันความละเอียดสูงของการวิเคราะห์ได้อย่างมีประสิทธิภาพ.
b. ใช้งานง่าย
โปรแกรมแอพลิเคชั่นที่ใช้ Windows ใช้งานง่าย และมีฟังก์ชันช่วยมากมายหน่วยวิซาร์อัตโนมัติที่แข็งแรงของระบบและฟังก์ชันการสร้างรายงานการทดสอบอัตโนมัติทําให้การทดสอบที่ซ้ําซ้ําและน่าเบื่อง่ายการตั้งค่าปารามิเตอร์การทดสอบมีความอุดมสมบูรณ์และเข้มงวด และอินเตอร์เฟซ USB2.0 ทําให้มันเชื่อมต่อกับคอมพิวเตอร์อย่างใกล้ชิดและสอดคล้องมากขึ้น
c. ฟังก์ชันและความยืดหยุ่นที่แข็งแรง
เครื่องควบคุมการสั่นสะเทือนเป็นแพลตฟอร์มควบคุมการสั่นสะเทือนที่แข็งแกร่ง ที่สามารถดําเนินงานที่ซับซ้อนได้หลายครั้งโปรแกรมการใช้งานที่แตกต่างกันสามารถตั้งค่าเพื่อดําเนินการวิเคราะห์ที่หลากหลายเพื่อตอบสนองความต้องการการทดสอบและวิเคราะห์ที่แตกต่างกัน. เครื่องควบคุมใช้การออกแบบแบบโมดูล และสามารถตั้งค่าฮาร์ดแวร์และซอฟต์แวร์ที่เกี่ยวข้องตามความต้องการของผู้ใช้งานที่แตกต่างกันเพื่อตอบสนองความต้องการที่แตกต่างกัน
d. ความปลอดภัยในการทดสอบ
เครื่องควบคุมให้การควบคุมสัญญาณขนาดเล็กเพื่อให้ได้ภาพล่วงหน้าของการควบคุมการสั่นสะเทือนของระบบ วิธีนี้ช่วยให้วิศวกรทดสอบกําหนดระดับเสียงล่วงหน้าและมีความเข้าใจค่อนข้างดีของฟังก์ชันการถ่ายทอดและลักษณะอื่น ๆ ของระบบ.ยังมีการตรวจสอบความปลอดภัยหลายและการตั้งค่า interlock ความปลอดภัยของผู้ทดสอบ, วัตถุทดสอบและอุปกรณ์ตารางสั่นสะเทือนได้รับการรับประกันในระดับที่ใหญ่ที่สุดถ้ามีอาการผิดปกติในระบบ, คุณสามารถกดปุ่มปิดที่ติดตั้งในระบบได้ทันที เพื่อจบการทดสอบ
e. การผลิตรายงานการทดสอบ
มันรองรับการสร้างรายงานการทดสอบอย่างรวดเร็วในรูปแบบ Word หรือรูปแบบ PDF ด้วยการคลิกเดียว คุณเพียงแค่ต้องคลิกปุ่มการสร้างรายงานเพื่อได้รับผลการทดสอบปัจจุบันจากการอธิบายฟังก์ชันควบคุมการทดสอบพื้นฐาน ไปยังปารามิเตอร์การตั้งค่าการทดสอบเฉพาะ, จากเส้นโค้งสเปคเตอร์เป้าหมายการควบคุม ไปยังช่วงเวลาการทดสอบ และเส้นโค้งช่วงความถี่, ทุกอย่างมีอยู่มันสะดวกสําหรับคุณที่จะปรับปรุงและทําตามรายงานการทดสอบที่แตกต่างกัน. สามารถพิมพ์และดูล่วงหน้าได้โดยตรง และสามารถส่งออนไลน์ได้
ปริมาตรเทคนิค
| A07S23 ปริมาตรของเครื่องกําเนิดความตื่นเต้นทางแม่เหล็กไฟฟ้า | |
| พลังกระตุ้นไซนูโซอิดสูงสุด | 700Kg.f ((5880N) สูงสุด |
| แรงกระตุ้นสุ่มสูงสุด | 600Kg.f ((5880N) r.ms |
| พลังกระตุ้นแรงกระแทกสูงสุด | 1400Kg.f ((11760N) สูงสุด |
| ระยะความถี่ | 1 ‰ 4000 Hz |
| ความยืดหยุ่นสูงสุด | 51 มิลลิเมตร p-p |
| ความเร็วสูงสุด | 2m/s |
| ความเร่งสูงสุด | 100G (980 m/s)2) |
| ความจุสูงสุด | 300 กิโลกรัม |
| ความถี่ในการแยกความสั่น: | 2.5 Hz |
| กว้างของโค้ลเคลื่อนที่: | Ф230 มิลลิเมตร |
| น้ําหนักโค้ลเคลื่อนที่: | 7 กิโลกรัม |
| สกรูบนโต๊ะ | 16 × M10 |
| การรั่วไหลของไหล | < 10 กาซ |
| กระแสเฉพาะทางที่อนุญาต | 300N.m |
| ขนาดของอุปกรณ์ |
915mm × 740mm × 780mm (ไม่รวมตารางขยายตั้ง) |
| น้ําหนักของอุปกรณ์ | 880 กิโลกรัม (ไม่รวมตารางสไลด์แนวราบ) |
| เครื่องกระตุ้นพลังงานการสลับดิจิตอล SA-6K | |
| พลังการออก | 7KVA |
| ความดันการออก | 120V |
| กระแสออก | 70A |
| ประสิทธิภาพของเครื่องขยายเสียง | ≥ 90% |
| ระดับเปิด/ปิด | 116KHz |
| SNR | ≥ 65dB |
| เสียง | ≤ 70dB |
| ขนาดของเครื่องขยายเสียง | 900mm × 600mm × 1130mm |
| ระบบคุ้มกันเซอร์โว | |
| หน้าที่ | อุณหภูมิ ความดันลม ความเคลื่อนไหวเกินความจืดเกินความจืดเกินความจืดเกินความจืดต่ําในทางเข้า ความผิดพลาดภายนอก การควบคุมไฟฟ้า ความผิดพลาดทางลักษณะ การสูญเสียระยะทางในทางเข้า |
| เครื่องควบคุมการสั่นสะเทือนดิจิตอล VCSusb-2 | |
| การตั้งค่าฮาร์ดแวร์ | 2 ช่องทางเข้าพร้อมกัน 1 ช่องทางออก |
| โมดูลฟังก์ชันควบคุม | ซีนส์,สุ่ม,ช็อคคลาสสิค |
| คอมพิวเตอร์ควบคุม | 17?? คอมพิวเตอร์แบรนด์เดิม พร้อมจอ LCD |
| โปรแกรม | การทํางานภาษาจีน/ภาษาอังกฤษ การวิเคราะห์ระดับเวลาและระดับความถี่ แหล่งสัญญาณ การวิเคราะห์ความถี่ sinus เป็นต้น สามารถสร้างรายงานการทดสอบ WORD ได้โดยอัตโนมัติเก็บสัญญาณและข้อมูล, และกําหนดค่าทดสอบและการวิเคราะห์ฟังก์ชัน |
| เครื่องเร่งระบบ |
ระยะความถี่: 1 12000Hz ความรู้สึก: 30PC/g ระยะอุณหภูมิ: -40 - 180 °C |
| VT60 โต๊ะขยายตั้ง | |
| วัสดุ | สับสนธิมะกนีเซียม ที่แข็งผิว |
| ขนาดตาราง | 600 × 600 มม. |
| ช่องที่ติด | M8 การกระจายสี่เหลี่ยม ทนทานและทนทานการสวมใส่ |
| อัตราการใช้งานสูงสุด | ซีนส์ 1000 Hz,สุ่ม 2000 Hz |
| น้ําหนัก | ประมาณ 48 กิโลกรัม |
| HG60 โต๊ะสไลด์หนังน้ํามันแนวราบ | |
| วัสดุ | สับสนธิมะกนีเซียม ที่แข็งผิว |
| ขนาดตาราง | 600×600×60 มิลลิเมตร |
| ช่องที่ติด | M8 การกระจายสี่เหลี่ยม ทนทานและทนทานการสวมใส่ |
| อัตราการใช้งานสูงสุด | ซีนส์ 2000 Hz,สุ่ม 2000 Hz |
| น้ําหนัก | ประมาณ 57 กิโลกรัม (ไม่รวมหัวเชื่อม) |
| พัดลมเย็น B402S | |
| พลังลม: | 4KW |
| อัตราการไหลของแฟน: | 41m3/s |
| ความต้องการไฟฟ้า | |
| พลังงานไฟฟ้า | AC 3 ขั้นตอน 380V/50Hz 18 KW |
| อากาศดัน | 0.6Mpa |
| ความต้านทานของพื้นดิน | ≤4Ω |
