| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SNQC1010 |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | T/T |
| ความสามารถในการจําหน่าย: | 5 ชุด/เดือน |
IEC62196 อุปกรณ์ทดสอบการม้วนพหลกและซ็อตไฟฟ้าของรถไฟฟ้า
มาตรฐานและข้อตกลงที่ปฏิบัติตาม
อุปกรณ์นี้สอดคล้องกับข้อกําหนดมาตรฐานรถยนต์ที่เคลื่อนไหวในส่วนที่ 6.21 ของมาตรฐาน GB/T 20234.1-2023 และตอบสนองความต้องการวิธีการทดสอบที่ระบุในส่วนที่ 7ขนาดความหนา.1-2023 มาตรฐาน เช่นเดียวกับIEC62752:2016 และIEC 62196-1Ed.4 CDV 2020 ¢พล๊อก, ซ็อต-เอาท์, เครื่องเชื่อมและช่องเข้ารถยนต์ ¢การชาร์จรถไฟฟ้าโดยการนําไฟฟ้า-ส่วนที่ 1: ความต้องการทั่วไป ¢ ข้อ 33.2 และ 33.3.
ภาพรวมของอุปกรณ์
ตัวอย่างและข้อจํากัด: พล็อกไฟฟ้า, พล็อกรถยนต์ และกล่องฟังก์ชันที่มีสายไฟที่แนะนําโดยผู้ผลิต
วัตถุประสงค์การทดสอบ: ใช้ในการทดสอบการบดของรถยนต์ของพล๊อกพลังงานรถยนต์การชาร์จ; พล๊อกรถยนต์และกล่องฟังก์ชัน เพื่อตัดสินความน่าเชื่อถือของมันหลังจากความดัน
หลักการการทดสอบ: วางพัสดุไฟฟ้าและพัสดุรถด้วยสายไฟที่ผู้ผลิตแนะนําไว้บนพื้นซีเมนต์ใช้ยางรถยนต์ที่มีภาระเท่ากันกับ P225/75R15 เพื่อใช้แรงม้วน (5000±250) N หรือ (11000N±550) N. หมุนพล็อกไฟฟ้าที่อ้วนหรือกล่องฟังก์ชันพล็อกด้วยความเร็ว (8±2) กิโลเมตรต่อชั่วโมง (แรงดันการกดของยาง 220±10) kPaใช้การจําลองเพื่อทดสอบความสามารถของพัสดุไฟฟ้าหรือกล่องฟังก์ชันพัสดุในการทนต่อความเสียหายที่เกิดจากการบดรถอุปกรณ์ถูกตั้งค่าเพื่อป้องกันการเคลื่อนไหวของตัวอย่าง
ปริมาตรเทคนิค
| สถานีทดสอบ | สถานีเดียว |
| วิธีควบคุมไฟฟ้า | PLC การควบคุมที่บูรณาการปัญญา การทํางานอินเตอร์เฟซสัมผัสมนุษย์-เครื่องจักรสี 7 นิ้ว |
| รูปแบบการทํางาน | การทํางานด้วยมือหรือโปรแกรม |
| ระบบพลังงาน | เครื่องยนต์บวกเครื่องยนต์หนอนเร่งเร่งและความช้า |
| ความเร็วการม้วน | 0~2.0m |
| ภาระบรรทุก |
A:แรงหมุน (5000±250) N B: พลังเคลื่อน (11000N±550) N เปลี่ยนได้ |
| ความเร็วการเคลื่อน | (8±2) km/h ความเร็วปรับได้ |

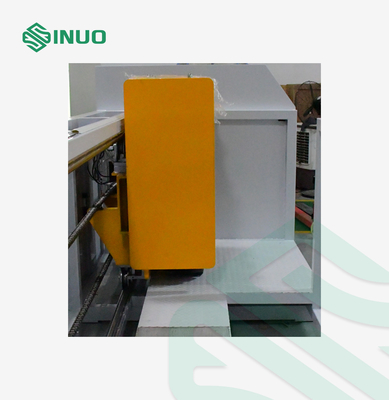

| วิธีการม้วน | มันถูกขับเคลื่อนโดยโมดูลมอเตอร์เส้น เพื่อจําลองการเคลื่อนไหวต่อหน้าและหลังของยางม้วนนี้จําลองความเสียหายที่เกิดจากการบดบังเอิญของหัวจุ้นชาร์จของค้อนชาร์จเมื่อรถยนต์กําลังเคลื่อนย้ายไปข้างหน้าหรือย้อนหลังในความเป็นจริง. |

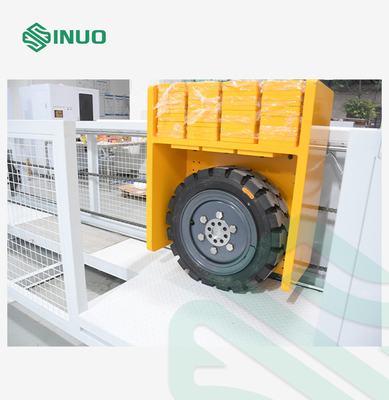

| การปรับแรงม้วน | โดยใช้น้ําหนัก ระยะแรงสามารถปรับได้ตั้งแต่ 5000-11000N และน้ําหนักจะบรรทุกและบรรทุกโดยเครนคานติเลเวอร์ |
| ยางม้วน |
1. อุปกรณ์พร้อมยาง P225/75 R15 และฮับล้อที่ตรงกันหนึ่งชุดของอุปกรณ์การปรับอากาศยาง (อินเตอร์เฟซปรับอากาศและเครื่องวัดแรงกดอากาศ) 2อุปกรณ์มียางรับน้ําหนัก 11000N และสานล้อที่ตรงกัน |
| ความดันยางม้วน | (220±10) kPa |
| แผ่นพื้นที่บรรทุกภาระ | แผ่นฐานที่มีพื้นซีเมนต์/คอนกรีต สามารถติดตั้งคลัมป์ |
| การแสดงการนับเวลา | ปริมาตรการออกแบบหน้าจอสัมผัสสามารถตั้งอยู่ในความต้องการมาตรฐาน |
| วิธีความช้า | บริษัทของเราได้ออกแบบกลไกเบรก เพื่อป้องกันการชนที่แข็งแรง |
| การป้องกันความปลอดภัย |
เครื่องจักรทั้งเครื่องมีรั้วป้องกัน เพื่อป้องกันล้อจากการบิดเบือนโดยบังเอิญ และป้องกันการบาดเจ็บทางกลของพนักงาน มีสวิตช์ป้องกันการรั่ว ด้วยการป้องกันการอ้วนของมอเตอร์ |
ลักษณะของอุปกรณ์

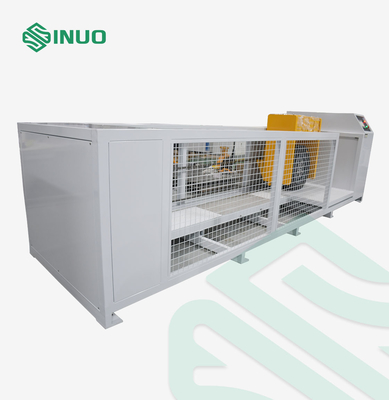

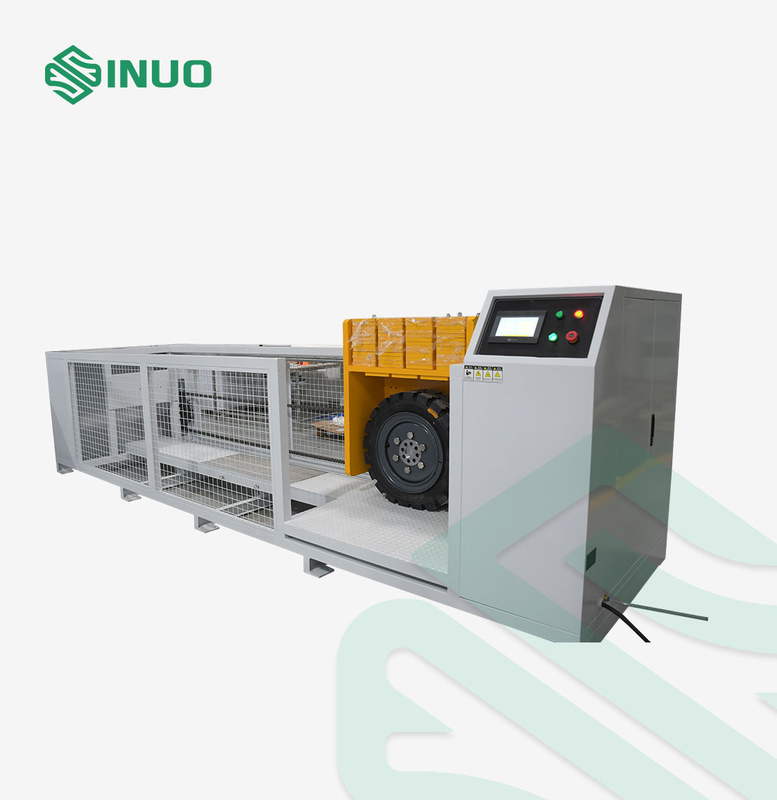

อุปกรณ์ทั้งหมดใช้การออกแบบโครงสร้างกล่องป้องกันแผ่นเหล็กม้วนเย็น ด้านบนของกล่องได้รับการรักษาด้วยสีเทฟลอนด้านล่างของกล่องถูกครอบคลุมด้วยพื้นซีเมนต์จําลองกลไกการม้วนสามารถจําลองยางรถยนต์ที่เลื่อนขึ้นและลงอย่างอิสระหลังจากการม้วนบนวัตถุ. โป๊กชาร์จสตั๊กมีแรงกดดันเดียวกันอุปกรณ์ขับเคลื่อนขับเคลื่อนกลไกม้วนเพื่อให้เกิดการเคลื่อนไหวม้วนไปข้างหน้าและด้านหลัง. ส่วนประกอบหลักประกอบด้วยสแตนเลสและอะลูมิเนียมส่วน. ให้แน่ใจว่ายางจะม้วนบนตัวอย่างภายใต้สภาพการม้วนปกติ. คุณสมบัติหลักคือดังต่อไปนี้:
1ชาซีของอุปกรณ์มีเครื่องปกป้องเพื่อรับประกันความปลอดภัยของกระบวนการทดสอบด้านล่างของกล่องมีอุปกรณ์ครอบคลุมเท้าดึงแรงกระแทกและโครงสร้าง pulley สําหรับการติดตั้งและการถอนสะดวก. นําโดยรถเลื่อนภาระหนัก, รอลเลอร์ชุดเลื่อน. พลังงานรวมกับมอเตอร์พลังงานสูงรวมกับเครื่องยนต์เรดไซน์, ขับเคลื่อนหมุนหมุนและความเร็วการทดสอบถูกส่งเสริมสําหรับการทดสอบบดอุปกรณ์เลื่อนที่ติดตั้งตัวอย่างมีเครื่องติดตั้งกล่องที่ใช้งานเพื่อตอบสนองความต้องการมาตรฐาน
2อุปกรณ์ปรับความดันม้วนถูกออกแบบด้วยโครงสร้างปรับชั้นบนและชั้นล่างกรอบเลื่อนด้านบนและด้านล่าง และน้ําหนักตรงข้ามที่ตัวอย่างพกอยู่ คือน้ําหนักรวมของการทดสอบ.
3อุปกรณ์ใช้โหมดการทํางานของยางด้านหน้าและด้านหลัง: ทดสอบทิศทางการม้วนถูกขับเคลื่อนโดยการหมุนไปข้างหน้าและด้านหลังของมอเตอร์เพื่อขับเคลื่อนยางม้วนเก็บตัวอย่างไว้โดยไม่เคลื่อน.มันสามารถจําลองการม้วนยางรถยนต์ในทางที่จริงที่สุด
4ระบบควบคุมเป็นองค์กรอิสระ เครื่องรับใช้ถูกควบคุมโดย PLC และทํางานโดยจอสัมผัสมีรูติดตั้งคงที่และช่องเปิดสายไฟฟ้าที่ด้านล่างสําหรับการติดตั้งและเชื่อมต่อง่าย.
