| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SNQC1017 |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 10 ชุด / เดือน |
IEC62196-3 เครื่องมือทดสอบการเยื้องส่วนต่อประสานการชาร์จรถยนต์ไฟฟ้าที่ไม่ตรงแนว
ปฏิบัติตามมาตรฐานและข้อกำหนดสำหรับเครื่องมือทดสอบการเยื้องศูนย์ของอินเทอร์เฟซการชาร์จ
เครื่องมือทดสอบความไม่ตรงแนวนี้สอดคล้องกับ IEC62196-3 ข้อ 36.3 รูปที่ 18

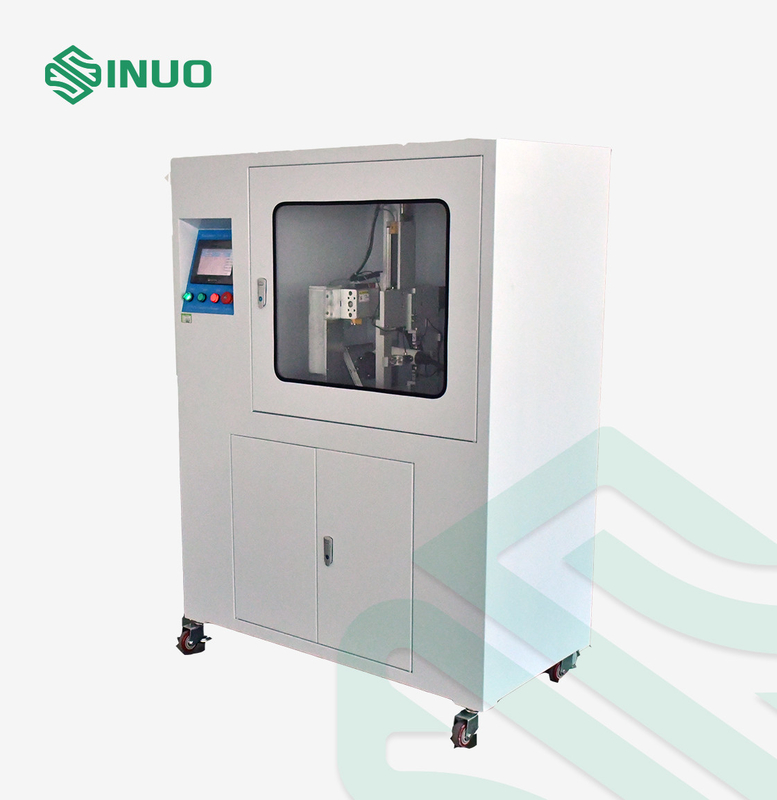

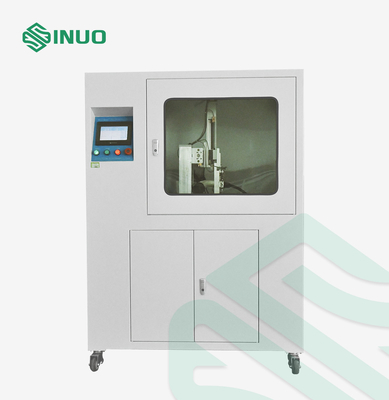

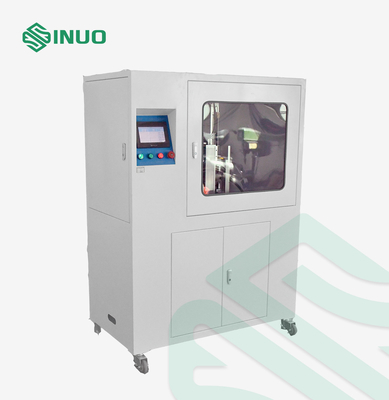

ภาพรวมอุปกรณ์สำหรับเครื่องมือทดสอบการเยื้องศูนย์ของอินเทอร์เฟซการชาร์จ
ตัวอย่างและขีดจำกัด: อินเทอร์เฟซการชาร์จ

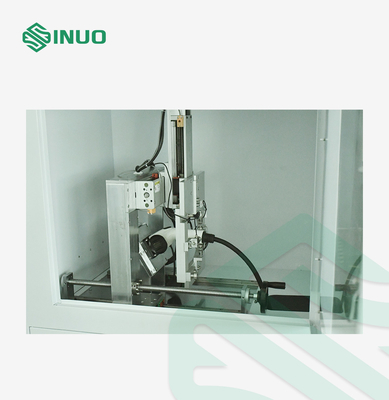

วัตถุประสงค์ในการทดสอบ: ใช้สำหรับออกแรงในทิศทางขึ้น ลง ซ้าย และขวาไปยังจุดจับของปืนชาร์จ เพื่อจำลองการทำงานของออฟเซ็ตระหว่างการใช้งานปกติ และเพื่อตรวจสอบกำลังอัดในทุกด้าน ทิศทาง.
หลักการทดสอบ: ใช้เซอร์โวมอเตอร์เพื่อขับเคลื่อนหุ่นยนต์เพื่อให้ทราบการใช้แรงตามลำดับในสี่ทิศทางของ -X+X-Y+Y และค่าแรงและช่วงเวลาเป็นไปตามข้อกำหนดมาตรฐาน
ขนาดอุปกรณ์: 1100×700×1400 (มม.) กว้าง×ลึก×สูง น้ำหนักอุปกรณ์: 260กก.
แหล่งจ่ายไฟ: AC220V±10%/50-60Hz, อุณหภูมิในการทำงาน 5-35℃, ความชื้น 30%-90%
พารามิเตอร์ทางเทคนิคสำหรับเครื่องมือทดสอบการเยื้องศูนย์ของอินเทอร์เฟซการชาร์จ
| พลัง | ปรับแต่งตามความต้องการ |
| วิธีการควบคุม | การควบคุม PLC การทำงานของหน้าจอสัมผัส |
| สถานี | สถานีเดียว |
| บังคับ | 100N (การตรวจสอบเซ็นเซอร์ค่าแรง, ระบบควบคุมอัตโนมัติ) |
| เวลาถือครองแรง | 0-999.9วินาที |
| ช่วงเวลา | 0-999.9วินาที |
| บังคับให้ใช้ทิศทาง | -X, +X, -Y, +Y |
| ตัวยึดสำหรับติดตั้งชิ้นงานทดสอบ | ความสูงจากพื้น 1,000 มม |
| ขนาดโดยรวมของอุปกรณ์ | 1100mm×400mm×1500mm,260kg |
เครื่องมือนี้สอดคล้องกับตัวเลขมาตรฐานเหล่านี้:
บังคับใช้กลไก
