IEC 62196-1 อุปกรณ์ทดสอบเครื่องชาร์จ EV 3 สถานีเครื่องทดสอบจุดชาร์จ eV

รายละเอียดสินค้า:

สถานที่กำเนิด: จีน
ชื่อแบรนด์: Sinuo
ได้รับการรับรอง: Calibration Certificate (Cost Additional)
หมายเลขรุ่น: SNQC1009-3

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ: 1
ราคา: Customized
รายละเอียดการบรรจุ: กล่องไม้อัด
เวลาการส่งมอบ: 30 วัน
เงื่อนไขการชำระเงิน: ที/ที
สามารถในการผลิต: 1 ชุด / เดือน
ติดต่อตอนนี้

ข้อมูลรายละเอียด

ประยุกต์มาตรฐาน: IEC 62196-1 ข้อ 7.11 และอื่นๆ วิธีการควบคุม: การควบคุม PLC การทำงานของหน้าจอสัมผัส
สถานีทดสอบ: 3 สถานี โหมดขับเคลื่อน: เซอร์โวมอเตอร์
อัตราการดัด: 0-60 ครั้ง/นาที ตั้งล่วงหน้าได้ มุมดัด: สามารถปรับได้ 0-360°
เวลาดัด: สามารถตั้งค่าล่วงหน้าได้ 0~999999 โหลดน้ำหนัก: 20N, 25N, 50N, 75N, 100N
แสงสูง:

อุปกรณ์ทดสอบเครื่องชาร์จ EV 75N

,

อุปกรณ์ทดสอบเครื่องชาร์จ EV IEC62196

,

เครื่องทดสอบจุดชาร์จ 75N EV

รายละเอียดสินค้า





IEC 60390 อุปกรณ์ทดสอบการงอปลั๊กและสายเคเบิลสำหรับชาร์จรถยนต์ไฟฟ้า



ปฏิบัติตามมาตรฐาน & ข้อ


IEC 62196-1:2014 "Plug,socket-outlets,vehicle couplers and vehicle inlets–Conductive charging of electric vehicle-ตอนที่ 1:Charging of electric vehicle up to 250A ac and 400A dc" ข้อ 7.11 และข้อ 7.15



IEC 60309-1:2012 "ปลั๊ก เต้ารับ และข้อต่อสำหรับวัตถุประสงค์ทางอุตสาหกรรม – ส่วนที่ 1: ข้อกำหนดทั่วไป" ข้อ 24.4



ภาพรวมอุปกรณ์


ตัวอย่างและข้อจำกัด: อินเทอร์เฟซการชาร์จรถยนต์ไฟฟ้า เต้ารับปลั๊กอุตสาหกรรม และข้อต่อ



วัตถุประสงค์ในการทดสอบ: ใช้สำหรับการทดสอบส่วนเชื่อมต่อการดัดของส่วน "ความแข็งแรงเชิงกล" ของสายไฟเชื่อมต่อของปลั๊กและเต้ารับของรถชาร์จ

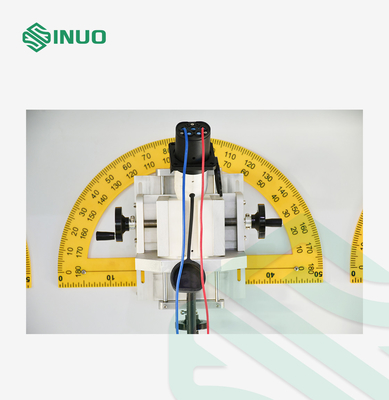

หลักการทดสอบ: ใช้เซอร์โวมอเตอร์เพื่อขับเคลื่อนแท่นหมุนเพื่อขับเคลื่อนชิ้นงานให้แกว่งไปทางซ้ายและขวา และจะหยุดโดยอัตโนมัติเมื่อครบจำนวนครั้ง



โครงสร้าง: อุปกรณ์ขับเคลื่อนด้วยเซอร์โวมอเตอร์ และติดตั้งตัวอย่างขนาดใหญ่ด้วยแผ่นอลูมิเนียม ซึ่งสามารถทำให้แกนแกว่งตรงกับจุดที่ลวดยืดหยุ่นเข้าไปในเครื่องได้มากที่สุดเท่าที่จะเป็นไปได้เมื่อตัวอย่างถูกหนีบ เพื่อให้เกิดการเคลื่อนตัวด้านข้างของลวดอ่อนและโหลดน้อยที่สุด

แหล่งจ่ายไฟ: AC220V±10%/50-60Hz กำลังไฟ 3KW

ขนาด: ประมาณ W1900*D850*H1620mm;น้ำหนัก: ประมาณ 250 กก



พารามิเตอร์ทางเทคนิค



สถานีทดสอบ 3 สถานี
วิธีการควบคุมไฟฟ้า PLC การควบคุมแบบรวมอัจฉริยะ, การทำงานของอินเทอร์เฟซแบบสัมผัสระหว่างคนกับเครื่องจักรขนาด 7 นิ้ว
โหมดขับเคลื่อน เซอร์โวมอเตอร์ไดรฟ์
วิธีการหนีบชิ้นงาน การหนีบทางกล, ตำแหน่งจุดหนีบที่ปรับได้
มุมดัด สามารถปรับได้ 0-360° โดยพลการ (ค่าเริ่มต้น ±45°)
อัตราการดัด 0-60 ครั้ง/นาที ตั้งล่วงหน้าได้
เวลาดัด สามารถตั้งค่าล่วงหน้าได้ 0~999999 ค่าเริ่มต้นคือ 20,000 ครั้ง
โหลดน้ำหนัก 20N, 25N, 50N, 75N, 100N
กำลังโหลด ตู้โหลดเสริมภายนอกที่มีแรงดันไฟฟ้าปรับได้ระหว่างตัวนำ 0-250V และกระแสปรับได้ที่ AC0-400A
ทดสอบการตัดสิน ตัดสินจากสัญญาณที่กำหนดว่ากระแสกำลังนำหรือไม่

รายละเอียด

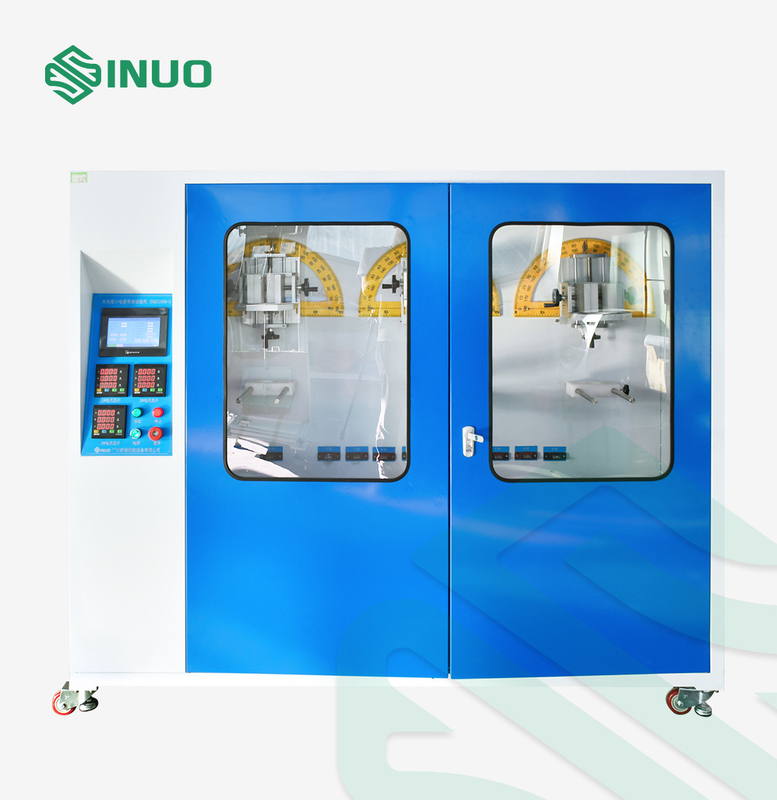

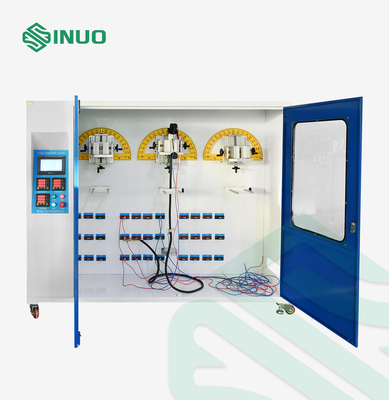

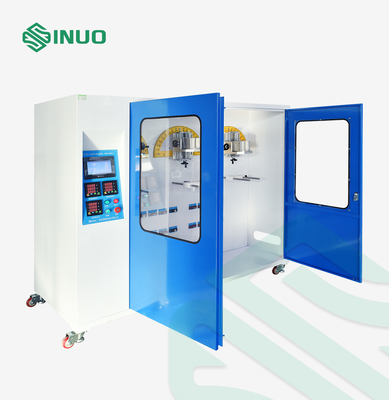

IEC 62196-1 อุปกรณ์ทดสอบเครื่องชาร์จ EV 3 สถานีเครื่องทดสอบจุดชาร์จ eV 0



IEC 62196-1 อุปกรณ์ทดสอบเครื่องชาร์จ EV 3 สถานีเครื่องทดสอบจุดชาร์จ eV 1
