| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SNQC1017 |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 30 ชุด / เดือน |

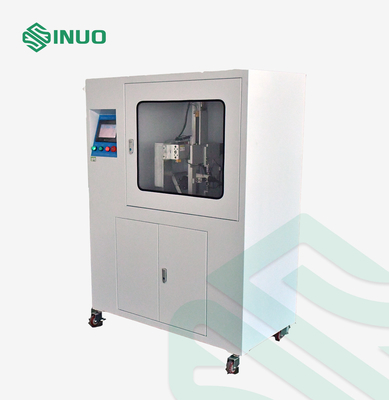

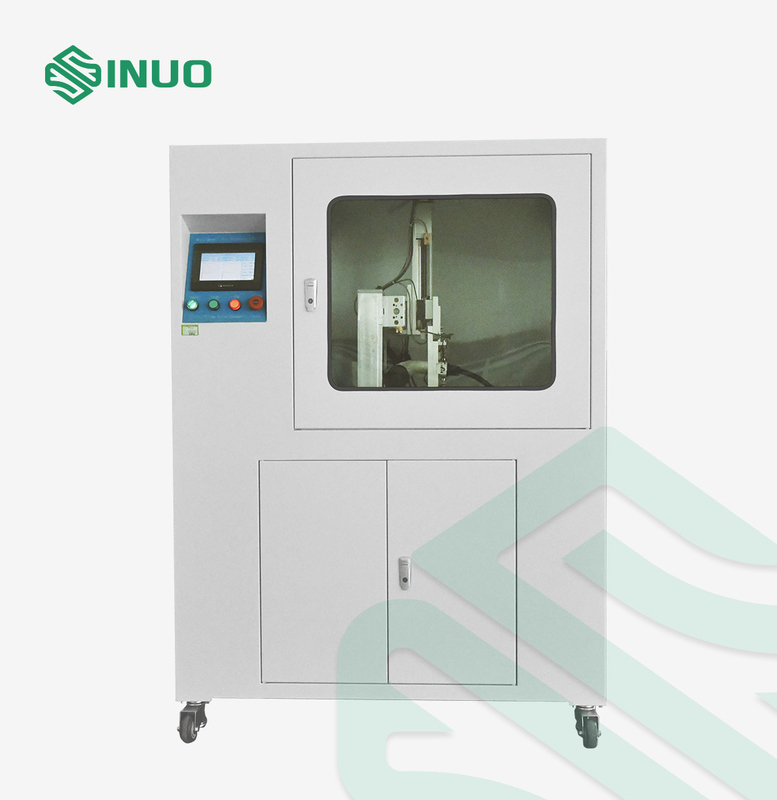

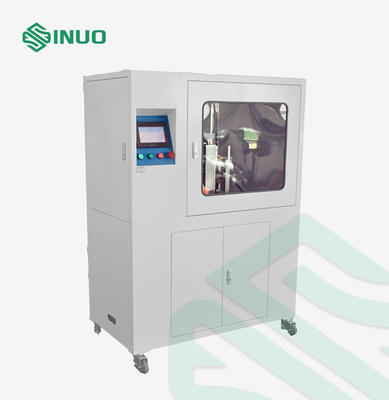

IEC62196-3 รถยนต์ไฟฟ้าสถานีเดียว ปลั๊กและคอนเนคเตอร์เครื่องทดสอบแนวไม่ตรงแนว
การปฏิบัติตามมาตรฐานและข้อ
เครื่องมือทดสอบการเยื้องศูนย์นี้เป็นไปตาม IEC62196-3 ข้อ 36.3 รูปที่ 18
ภาพรวมอุปกรณ์
ในระหว่างการทดสอบอุณหภูมิที่เพิ่มขึ้น ทันทีหลังจากการรักษาเสถียรภาพของอุณหภูมิ อุปกรณ์เสริมจะต้องรับภาระทางกลภายนอกดังแสดงในรูปที่ 18
ใช้เครื่องวัดแรงกดโหลด 100 N โดยมีค่าความคลาดเคลื่อน -0/+10 N ดังแสดงในรูปที่ 19 ในแต่ละทิศทางควรใช้โหลดอย่างน้อย 1 นาทีหลังจากแอปพลิเคชันโหลดนี้ ควรนำโหลดออกเป็นเวลา 10 วินาทีและนำโหลดไปใช้อีกครั้งในทิศทางถัดไปภายใน 10 วินาทีกระบวนการนี้จะดำเนินต่อไปจนกว่าจะมีการนำโหลดไปใช้ใน 4 ทิศทาง (-X, +X, -Y, +Y) ดังแสดงในรูปที่ 19

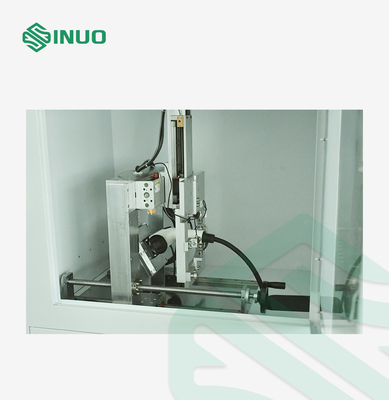

อุปกรณ์นี้ใช้ตารางเลื่อน X, Y (รูปที่ 19) ซึ่งขับเคลื่อนด้วยเซอร์โวมอเตอร์และตรวจสอบโดยเซ็นเซอร์ค่าแรงเมื่อค่าแรงถึงเวลาที่กำหนดสำหรับการคงแรงคงที่โดยอัตโนมัติ ค่าแรงจะสลับไปยังทิศทางอื่นสำหรับการทดสอบโดยอัตโนมัติ
พารามิเตอร์ทางเทคนิค
| พลัง | AC220V, 60Hz |
| วิธีการควบคุม | การควบคุม PLC การทำงานของหน้าจอสัมผัส |
| สถานี | หนึ่ง |
| โหมดขับเคลื่อน | เซอร์โวมอเตอร์ สองชิ้น X และ Y |
| บังคับ | 0-500N |
| บังคับเวลา | 0-999.9s |
| ช่วงเวลา | 0-999.9s |
| บังคับทิศทางการใช้งาน | -X, +X, -Y, +Y |

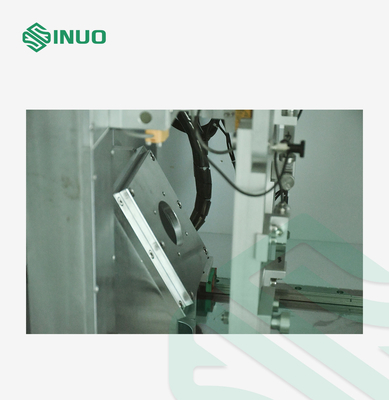

| ขายึดชิ้นงาน | ความลาดชัน 30 ° ความสูง 1,000 มม. จากพื้นดิน |
| ขนาดโดยรวมของอุปกรณ์ | 100mm×400mm×1500mm,150kg |
เครื่องมือนี้สอดคล้องกับตัวเลขมาตรฐานเหล่านี้:
