| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SNQC1018 |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 20 ชุด/เดือน |

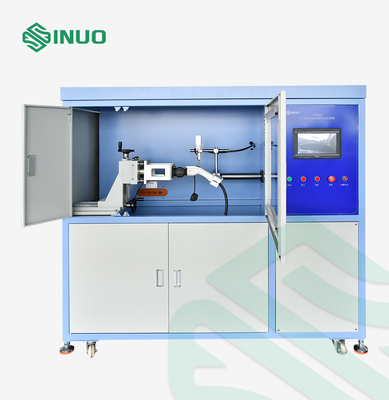

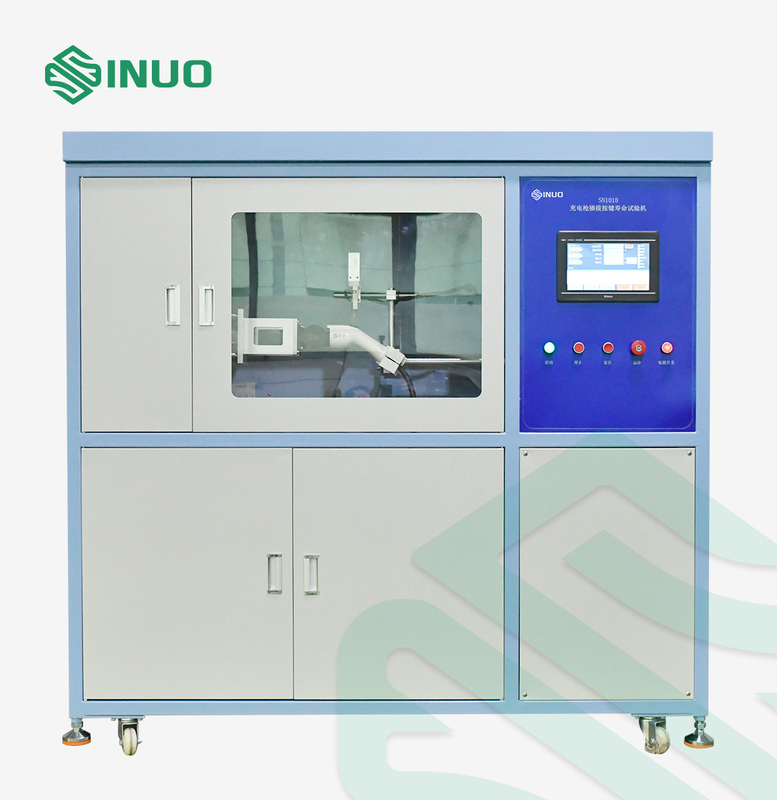

IEC62196 ปืนชาร์จรถยนต์ไฟฟ้าอายุการใช้งานปลั๊กและระบบทดสอบการเพิ่มขึ้นของอุณหภูมิ
ปฏิบัติตามมาตรฐาน & ข้อ
อุปกรณ์ทดสอบนี้เหมาะสำหรับยานยนต์ไฟฟ้าตาม IEC 62196-1:2020 ข้อ 22,23,24, IEC60309-1: 2012 ข้อ 20,21,22, IEC60998, IEC60669IEC61058, IEC60439, EIA-3 64-70 และมาตรฐานอื่นๆ.
พารามิเตอร์ทางเทคนิค
| อุปกรณ์ขับเคลื่อน | เซอร์โวมอเตอร์ ลีดสกรู ไกด์เรล |
| โครงสร้างอุปกรณ์ | อุปกรณ์ทดสอบวางในแนวนอนและเชื่อมด้วยโครงมาตรฐานแห่งชาติขนาด 40 มม. x 40 มม. และแผ่นปิดผนึกถูกสร้างขึ้นด้วยเครื่องจักรซีเอ็นซีของแผ่นอิเล็กโทรไลต์ 1.2 มม. |
| ผู้ควบคุม | ระบบใช้คอมพิวเตอร์อุตสาหกรรมขนาด 15 นิ้วและอุปกรณ์ควบคุมลอจิกอัจฉริยะที่ตั้งโปรแกรมได้ (PLC) เพื่อทำงาน |
| ช่วงความสามารถ | สามารถตอบสนอง 2p+E, 3P+E, 3P+E+N และข้อกำหนดอื่น ๆ ทั้งหมด กระแสไฟ AC ≤ 250A หรือ DC ≤ 250A การทดสอบผลิตภัณฑ์ซ็อกเก็ต (ปลั๊ก) |
| ความเร็วในการดำเนินการ | ความเร็วของการเสียบหรือถอดปลั๊กหรือคอนเนคเตอร์ถูกตั้งค่าโดยพลการ (0.1~0.80) m/s ซึ่งตรงตามข้อกำหนด 0.8 ± 0.1) m/s ที่ระบุในมาตรฐาน |
| อัตราการทดสอบ | อัตราที่ปลั๊กหรือคอนเนคเตอร์ถูกเสียบและดึงออกจากเต้ารับหรือทางเข้าของเครื่องใช้ไฟฟ้าคือ 7.5 ครั้งต่อนาที |
| ระบบขับเคลื่อน | บอลสกรูถูกขับเคลื่อนโดยเซอร์โวมอเตอร์และนำทางโดยสไลด์ปิดเสียง เพื่อให้แคลมป์สามารถสลับไปทางซ้ายและขวา ซึ่งสามารถให้แรงแทรกสูงสุด 500N |
| จังหวะแทรก | สามารถตั้งค่า 0 ~ 200 มม. โดยพลการ (นั่นคือจังหวะของเซอร์โวมอเตอร์เพื่อขับเคลื่อนการเคลื่อนไหวของแคลมป์ด้านซ้าย) ความละเอียด 0.1 มม. |
| ฐานยึด | มีการใช้รางเลื่อนเชิงเส้นทั้งภายในและภายนอกด้านบนและด้านล่าง ซึ่งสามารถรับประกันความตรงของฟิกซ์เจอร์และความแข็งแรงของโครงสร้างตัวนำทางระหว่างการทำงาน |
| สถานีทดสอบ | อิสระ 1 สถานี |
| จำนวนการทดลอง | สามารถตั้งค่า 1 ~ 999999 ครั้งโดยพลการ เมื่อการนับถึงค่าที่ตั้งไว้ มันสามารถหยุดโดยอัตโนมัติ |
| เวลาใส่ปืนชาร์จ | สามารถตั้งค่าได้ 1 ~ 999.9 วินาที |
| แรงแทรก | สูงสุด 900N, โมดูลแรงดันดิจิตอลความแม่นยำสูง, จอแสดงผลแบบโค้งของคอมพิวเตอร์ |
| การตรวจจับสัญญาณเตือนภัย | ตามหลักการของ "ผ่านที่ที่ควรผ่าน หยุดที่ที่ควรหยุด" ระบบจะตัดสินว่าตัวอย่างเสียหายหรือไม่ตามความสัมพันธ์เชิงตรรกะของ "ตำแหน่งและปัจจุบัน"เมื่อตัวอย่างที่จะทดสอบเสียหาย อุปกรณ์สามารถส่งสัญญาณเตือนด้วยภาพและเสียงและปิดเครื่องโดยอัตโนมัติ |
| การป้องกันการรั่วไหล | ติดตั้งสวิตช์ไฟรั่วที่ช่องจ่ายไฟควบคุมของอุปกรณ์เมื่อมีการรั่วไหลให้ตัดไฟควบคุมเพื่อให้ไฟทั้งตู้ดับ |
| การป้องกันกระแสเกิน | การตั้งค่าขีดจำกัดบนปัจจุบันเพื่อป้องกันกระแสไฟเกินหรือไฟฟ้าลัดวงจรในวงจร |
| ป้องกันการโอเวอร์โหลด | มีเบรกเกอร์ภายในอุปกรณ์ซึ่งสามารถตัดการทำงานโดยอัตโนมัติเมื่อโอเวอร์โหลด |
| การป้องกันเกณฑ์ | ประตูตู้แบบเคลื่อนย้ายได้ทั้งหมดมีสวิตช์ป้องกันเพื่อความปลอดภัยเมื่อเปิดประตูตู้ แหล่งจ่ายไฟจะถูกตัดโดยอัตโนมัติเพื่อป้องกันผู้ปฏิบัติงานจากอันตรายจากไฟฟ้าช็อต |
| สวิตช์หยุดฉุกเฉิน | แผงควบคุมของตู้จ่ายไฟมีสวิตช์หยุดฉุกเฉิน ซึ่งสะดวกสำหรับผู้ปฏิบัติงานในการตัดไฟขาออกของตู้จ่ายไฟเมื่อผิดปกติหรือจำเป็น |
| ตะกั่วเข้าและออก | พอร์ตตะกั่วอินพุตและเอาต์พุตถูกหุ้มด้วยขดลวดป้องกันเพื่อป้องกันไม่ให้สายเคเบิลเสียหาย |
| ขนาด | ประมาณ W2000mmxD1200mmxH1800mm |
| น้ำหนัก | ประมาณ 450Kg |
| กำลังทำงาน | AC220V±10%,50Hz,20A |
| พารามิเตอร์การทดสอบแต่ละตัวสามารถรับรู้ฟังก์ชั่นการจัดเก็บซึ่งสามารถเรียกใช้ได้โดยตรงเมื่อใช้งานอีกครั้งโดยไม่จำเป็นต้องรีเซ็ตอีกครั้ง การดำเนินการนั้นง่าย การใช้งานสะดวก และปรับปรุงประสิทธิภาพอย่างมาก | |
| ปรับด้วยตนเอง;ระบบมีปุ่มเงื่อนไขด้วยตนเองเพื่ออำนวยความสะดวกในการจับยึดชิ้นงาน | |

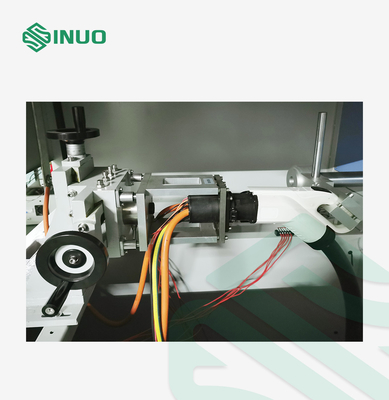

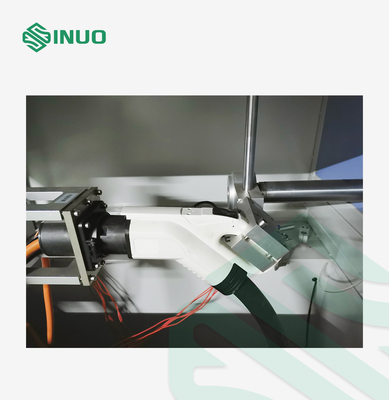

| ที่นั่งปืนชาร์จใช้แกนยึดแกน X และแกน Y ซึ่งสามารถยึดปืนชาร์จได้ต่ำกว่า 250A (มีที่นั่งยึดปืนชาร์จ 3 แบบที่แตกต่างกัน) | |
| สามารถวัดค่าแรงสูงสุดของการแทรกแต่ละครั้ง และสามารถรวบรวมค่าแรงแต่ละค่าเป็นเส้นโค้งสำหรับการดูบนคอมพิวเตอร์ | |
| ช่วงการจับยึดของแคลมป์ปลั๊กเป็นแบบสี่เหลี่ยมจัตุรัส แบบกลม และ φ60มม. หรือมากกว่า | |
| ค่าแรงแต่ละค่าสามารถเก็บเป็นตารางไว้ดูได้ | |
| ปลั๊กไฟและโหลดบ็อกซ์อยู่ในกล่องเดียวกัน และแหล่งจ่ายไฟอยู่ในกล่องอื่น | |
ภาพรวมอุปกรณ์
เหมาะสำหรับอายุการใช้งานของปลั๊กไฟฟ้า การทดสอบอุณหภูมิที่เพิ่มขึ้น และการทดสอบความต้านทานการสัมผัสของฐานชาร์จปืนชาร์จโดยอิสระเครื่องทดสอบนี้ใช้เซอร์โวมอเตอร์ แท่งสกรู รางนำทาง ฯลฯ เป็นพลังงาน ใช้อุปกรณ์ติดตั้งขนาดกะทัดรัดเพื่อเก็บตัวอย่าง และคอมพิวเตอร์อุตสาหกรรมและตัวควบคุมลอจิกที่ตั้งโปรแกรมได้ (PLC) ดั้งเดิมของญี่ปุ่นเป็นศูนย์ควบคุมพร้อมประสิทธิภาพที่เหนือกว่าและ การทำงานที่สะดวกระดับของระบบอัตโนมัตินั้นสูงมาก
ปลั๊กและเต้ารับเสาเข็มชาร์จผ่านการทดสอบความสามารถในการทำลายและอายุการใช้งานตามปกติ ซึ่งสามารถใช้สำหรับการทดสอบแรงแทรกและแรงดึงของปลั๊กและเต้ารับเสาเข็มชาร์จ เพื่อประเมินว่าปลั๊กและเต้ารับสามารถทนทานต่อความเสียหายทางกลและความเสียหายทางไฟฟ้าใน ใช้งานปกติและทดสอบปลั๊กและเต้าเสียบเสาเข็มชาร์จความน่าเชื่อถือของการล็อคแบบอิเล็กทรอนิกส์และกลไกการล็อคแบบกลไกเป็นอุปกรณ์พิเศษสำหรับการทดสอบอายุการใช้งานของปลั๊กและเต้ารับของแท่นชาร์จรถยนต์ไฟฟ้าสามารถใช้สำหรับการทดสอบการบรรทุกเมื่อติดตั้งโหลดและติดตั้งระบบควบคุมที่สอดคล้องกันอุปกรณ์นี้ใช้ระบบควบคุมอัจฉริยะ PLC ขั้นสูงและอินเทอร์เฟซการทำงานของคอมพิวเตอร์อุตสาหกรรมการแสดงผลมีความแม่นยำมากขึ้นสามารถตั้งค่าจำนวนการทดสอบ เวลาปัจจุบัน และจังหวะการทดสอบได้ความเร็วในการทดสอบคือ 50-800 มม./วินาที และจังหวะการทดสอบ เมื่อปลั๊กและเต้ารับติดค้างหรือหลุดเนื่องจากการเชื่อมประสานหรือความล้มเหลว สัญญาณเตือนความผิดปกติจะทำงานและบันทึกจำนวนการทดลองที่สอดคล้องกันเมื่อมีการเตือนเกิดขึ้น มันจะหยุดการทดสอบโดยอัตโนมัติอุปกรณ์ยังสามารถวัดคอนแทค 4 ทางในเวลาเดียวกันตัวกล่องประกอบด้วยแผ่นปิดผนึกสแตนเลสและโปรไฟล์โลหะผสมอลูมิเนียมที่มีลักษณะสวยงามข้อดีของผลิตภัณฑ์ที่คล้ายคลึงกัน ประสิทธิภาพการทำงานที่เสถียร และการใช้งานที่ง่าย เป็นตัวเลือกแรกของสถาบันการวัดและห้องปฏิบัติการที่สำคัญ
การทดสอบการเพิ่มขึ้นของอุณหภูมิ
| แรงดันขาออก | DC6V |
| กระแสทดสอบที่ปรับได้ของเอาต์พุต | DC10 ~ 2000.0A ปรับได้อย่างต่อเนื่อง |
| ทดสอบความเสถียรของกระแส | ± (ค่าที่ตั้งไว้ 2% + 5 คำ) |
| ความแม่นยำในการแสดงผลปัจจุบัน | ± (การอ่าน 1% + 5 หลัก) |
| ความแม่นยำในการแสดงแรงดันไฟฟ้าอิมพีแดนซ์ | ± (การอ่าน 1% + 5 หลัก) |
| ทดสอบความเสถียรของแรงดันไฟฟ้า | (ค่าที่กำหนด 2% + 5 คำ) |
| เวลาเปิดเครื่อง | 1~999.9 วินาที |
| เวลาไฟดับ | 1~999.9 วินาที |
| เวลาเปิดปิด | 1 ~ 999999 ครั้งพร้อมฟังก์ชั่นหน่วยความจำปิดเครื่องปิดอัตโนมัติเมื่อถึงเวลา |
| การทดสอบอุณหภูมิที่เพิ่มขึ้นของเทอร์โมคัปเปิล | เวลาในการสแกน 1S |
| ช่วงการวัดอุณหภูมิ | 0~200℃ ความแม่นยำ ±0.3% ของค่าที่อ่านได้ +1℃;ความละเอียด: 0.1 ℃ |
| การวัดอุณหภูมิ | 16 ช่อง (รวม 1 จุดวัดอุณหภูมิโดยรอบ) |
| กำหนดค่าเทอร์โมคัปเปิล | American Q company T-type 30AWG filament thermocouple ความยาว 2 เมตร รวม 16 อัน |
| ความเร็วในการได้มา | 1 วินาที/ครั้ง |
| เมื่อติดตั้งโมดูลวัดอุณหภูมิที่บริษัทของเราพัฒนาขึ้นเอง จะสามารถทดสอบด้วยไฟฟ้าโดยไม่ทำให้เครื่องมือเสียหาย มีความสามารถในการป้องกันการรบกวนสูง และสามารถอธิบายกราฟอุณหภูมิบนคอมพิวเตอร์ได้อย่างแม่นยำ | |
| แสดงอุณหภูมิและเส้นโค้งในคอมพิวเตอร์ | |
| ซอฟต์แวร์สามารถตั้งค่าช่องอุณหภูมิโดยรอบ และสามารถลบอุณหภูมิโดยรอบโดยอัตโนมัติเมื่อรวบรวมข้อมูล | |
| อุปกรณ์สามารถเริ่มและหยุดโดยการควบคุมของคอมพิวเตอร์ และสามารถรวบรวมเส้นโค้งของกระแส แรงดัน อุณหภูมิ และเวลาได้ในเวลาเดียวกัน ซึ่งสะดวกสำหรับผู้ใช้ในการวิเคราะห์และใช้งาน | |
|
โหลดใช้ตัวต้านทานแบบท่อกำลังสูง ซึ่งสามารถปรับได้เป็นขั้นๆ: 1A/2A/2A/5A/10A/20A/20A/50/100A/200A/200A/500A/500A/500A กระแสไฟขาออก 1 ซึ่งสามารถปรับได้เองหรือโดยอัตโนมัติ |
|
การทดสอบความต้านทานการติดต่อ
| ช่วงทดสอบความต้านทานการสัมผัส | 0~200mΩ, ความละเอียด 0.01mΩ, ความแม่นยำ ±1%+3 หลัก |
| การทดสอบความต้านทาน 4 ทิศทางในเวลาเดียวกัน | |
| วัดความต้านทานหน้าสัมผัสหนึ่งครั้งทุกครั้งที่คุณเสียบและถอดปลั๊ก คุณยังสามารถวัดความต้านทานหน้าสัมผัสหนึ่งครั้งหลังจากเสียบปลั๊กและถอดปลั๊ก N ครั้ง | |
