| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN1112E |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 30 ชุด / เดือน |

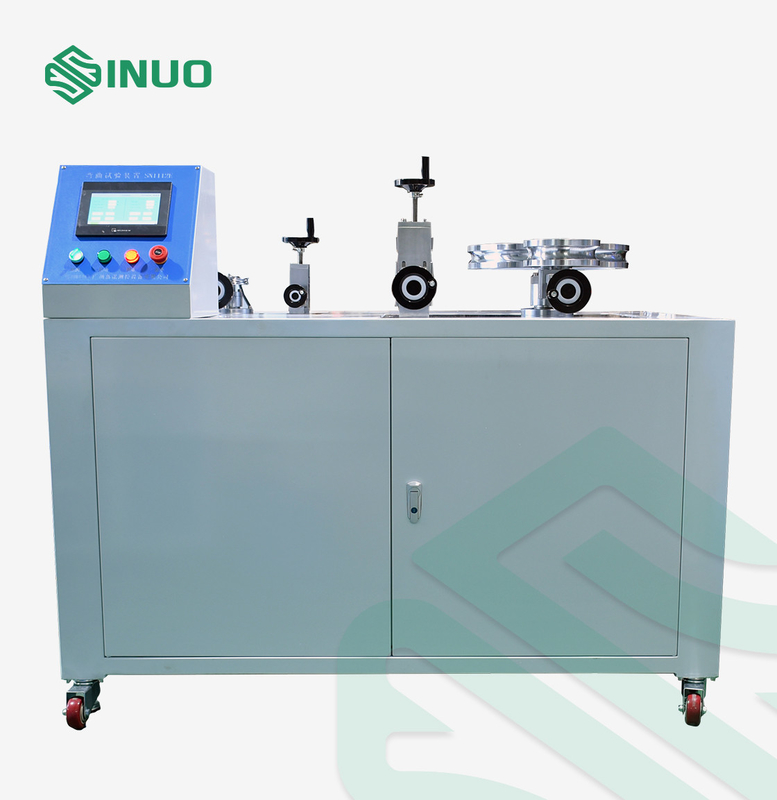

เครื่องทดสอบการดัดงอสำหรับสายไฟรถยนต์
การปฏิบัติตามมาตรฐานและข้อ
IEC 60702-1 ข้อ 13.6 และอื่น ๆ
ภาพรวมอุปกรณ์

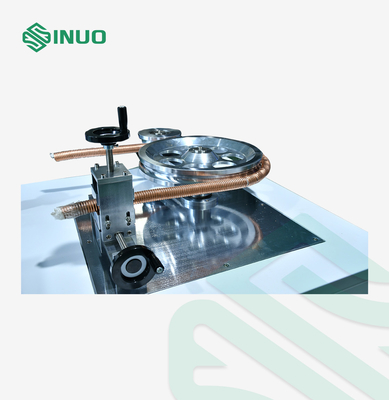

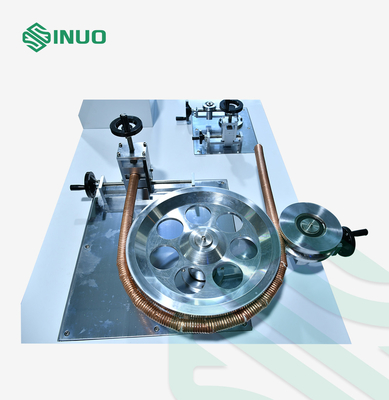

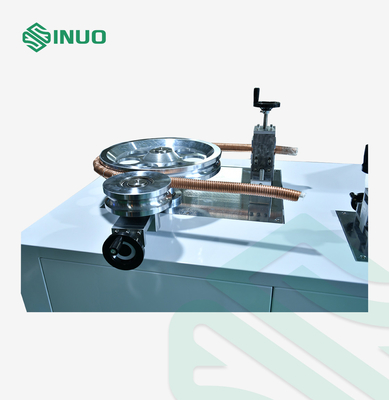

เครื่องทดสอบการดัดได้รับการออกแบบและผลิตตามข้อกำหนดมาตรฐานของ IEC 60702-1 ข้อ 13.6 และอื่น ๆ มันถูกใช้เพื่อทดสอบประสิทธิภาพการดัดของแกนทองแดงหรือโลหะผสมทองแดงหุ้มสายเคเบิลสายไฟทั่วไปที่หุ้มฉนวนแร่เพื่อตรวจสอบความน่าเชื่อถือ
มันใช้มอเตอร์ขับเคลื่อนจานหมุนเพื่อหมุนสำหรับสายเคเบิล 500V แรงดันไฟฟ้า 750V และสำหรับสายเคเบิล 750V ต้องใช้แรงดันไฟฟ้า 1250V เป็นเวลา 15 นาทีในแต่ละกรณี ระหว่างตัวนำและระหว่างตัวนำและปลอกสำหรับสายเคเบิลที่มีเส้นผ่านศูนย์กลางไม่เกิน 14 มม. ตัวอย่างจะต้องจับยึดและโค้งงอเป็นวงกลมตามแกนกลางที่เหมาะสม เพื่อให้สายเคเบิลมีลักษณะเป็นครึ่งวงกลมที่ยืดออกโดยส่วนตรงสองส่วน (การทำงาน 1a)จะต้องคลายแรงดันในการจับยึด และในขณะที่ยังอยู่ในจิ๊ก จะต้องหมุนตัวอย่างผ่าน 180° รอบแกนตามยาวของส่วนที่ไม่โค้งงอ จนกว่าจะกลับมาอยู่ในรูปครึ่งวงกลมที่ยืดออกโดยส่วนตรงสองส่วน (การทำงาน 1b ).
พารามิเตอร์ทางเทคนิค
| มาตรฐานประยุกต์ | IEC 60702-1 |
| ประโยคประยุกต์ | 13.6 |
| แหล่งจ่ายไฟ | AC380V±10%/50-60Hz, 2.0kW |
| วิธีการขับ | ขับเคลื่อนด้วยมอเตอร์ |
| สถานีทดสอบ |
สองสถานีอิสระ สถานีดัดล้อขนาดเล็ก: เหมาะสำหรับกลุ่มขนาด 40 มม. ~ 130 มม. สถานีดัดล้อขนาดใหญ่: เหมาะสำหรับกลุ่ม 160mm ~ 500mm |
| รายการทดสอบ | ทิศทางการดัด: ทิศทางบวกและลบ |
| วิธีการหนีบตัวอย่าง | แคลมป์เชิงกล ตำแหน่งจุดแคลมป์ที่ปรับได้ |
| มุมดัด |
ทิศทางบวก 180 °; ทิศทางลบ 180° |
| ข้อกำหนดของล้อดัด (มม.) | 40, 60, 80, 100, 120, 130, 160, 200, 250, 300, 350, 400,500.แต่ละข้อกำหนดตรงกับ 4 PCS |
| ดัดความถี่ | มากกว่า 1 ครั้ง/นาที |
| ดัดครั้ง | 0 ~ 999999 สามารถตั้งค่าหน้าจอสัมผัสล่วงหน้าได้ |
| ขนาดอุปกรณ์ | ประมาณ 1400×1000×1300(มม.)(กว้าง*สูง*ลึก) |
| น้ำหนักอุปกรณ์ | 250Kg |
