| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN1112D |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 30 ชุด / เดือน |

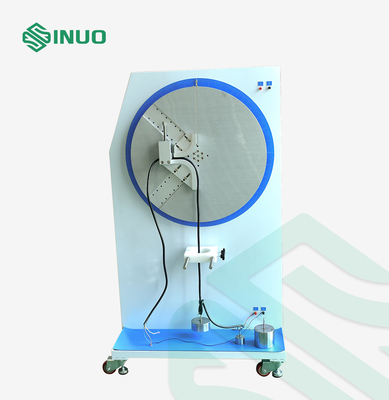

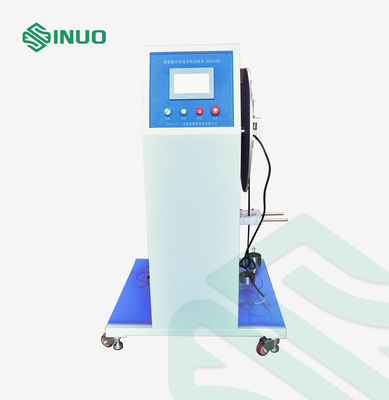

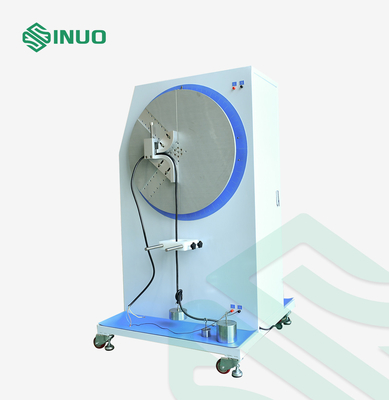

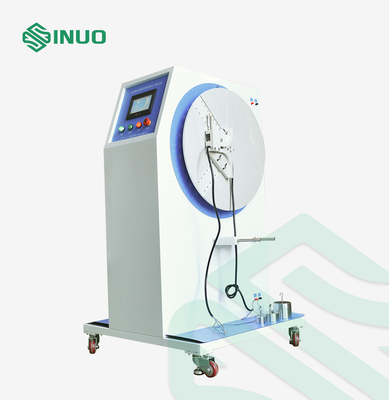

อุปกรณ์ทดสอบการดัดและฉกสายไฟของยานพาหนะไฟฟ้า
ปฏิบัติตามมาตรฐาน & ข้อ
IEC 60227-1 ข้อ 5.6.3.2, 5.6.3.3;IEC 60227-2 ข้อ 3.2, 3.3;และอื่น ๆ.
ภาพรวมอุปกรณ์
อุปกรณ์ทดสอบการดัดและกระชากสาย Tinsel ได้รับการออกแบบและผลิตตามข้อกำหนดมาตรฐานของ IEC 60227-1 ข้อ 5.6.3.2, 5.6.3.3;IEC 60227-2 ข้อ 3.2, 3.3;และอื่น ๆ.
ใช้เพื่อทดสอบความต้านทานการหักงอของสายเคเบิลสำเร็จรูปและสายเคเบิลหุ้มฉนวน PVC และยังใช้เพื่อทดสอบแกนรับน้ำหนักหักของสายเคเบิลหุ้มฉนวน PVC เพื่อตรวจสอบความน่าเชื่อถือ
การทดสอบการดัดงอ: ตัวอย่างสายไฟที่มีความยาวเหมาะสมจะต้องยึดไว้กับอุปกรณ์ดังแสดงในรูปที่ 2 และโหลดด้วยน้ำหนักที่มีมวล 0.5 กก.กระแสไฟฟ้าประมาณ 0.1A จะต้องผ่านตัวนำ
การทดสอบการฉก: ยึดตัวอย่างสายไฟที่มีความยาวเหมาะสมไว้ที่ปลายด้านหนึ่งกับส่วนรองรับที่แข็ง และน้ำหนักที่มีมวล 0.5 กก. จะต้องยึดไว้กับตัวอย่างที่อยู่ต่ำกว่าจุดยึด 0.5 ม.กระแสไฟฟ้าประมาณ 0.1 A จะต้องผ่านตัวนำน้ำหนักจะต้องยกขึ้นถึงจุดยึดและทิ้งห้าครั้ง
ตัวอย่างจะต้องงอไปข้างหลังและไปข้างหน้าในทิศทางตั้งฉากกับระนาบของแกนของตัวนำ ตำแหน่งสุดขั้วทั้งสองทำมุม 90° ทั้งสองด้านของแนวตั้ง
การงอคือการเคลื่อนไหวผ่าน 180° กับการทดสอบ ซึ่งจะต้องทำซ้ำกับตัวอย่างเพิ่มเติมอีก 2 ตัวอย่าง ซึ่งทั้งสองตัวอย่างจะต้องเป็นไปตามการทดสอบซ้ำ
พารามิเตอร์ทางเทคนิค
| ใช้มาตรฐาน | IEC 60227-1 |
| ใช้ข้อ | 5.6.3.2, 5.6.3.3 |
| สถานีทดสอบสำหรับการดัด | นำไปใช้กับ 40mm ~ 130mm ต่อกลุ่ม |
| สถานีทดสอบการฉก | นำไปใช้กับ 160mm ~ 500mm ต่อกลุ่ม |
| วิธีการขับเคลื่อน | มอเตอร์ขับเคลื่อน |
| วิธีการควบคุม | การควบคุม PLC การทำงานของหน้าจอสัมผัส |
| มุมดัด | ทิศทางบวกและลบ: 0-360° ตั้งค่าล่วงหน้าของหน้าจอสัมผัส |
| รัศมีการติดตั้งดัด | R2.5 มม., R80 มม., R120 มม., R200 มม |
| อัตราการดัด | 0~65rpm สามารถตั้งล่วงหน้าได้ |
| เวลาดัด | 0～999999 ตัวเลขที่ตั้งไว้ล่วงหน้าของหน่วยความจำ 6 หลัก |
| โหลดดัด | 500g, 50N, 75N, 100N |
| ฉกครั้ง | 0～999999 ตัวเลขที่ตั้งไว้ล่วงหน้าของหน่วยความจำ 6 หลัก |
| สโหลด | 500G |
| โหลดปัจจุบัน | 100mA±10mA |
รายละเอียด:
