| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN887B-150L |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 30 ชุด / เดือน |

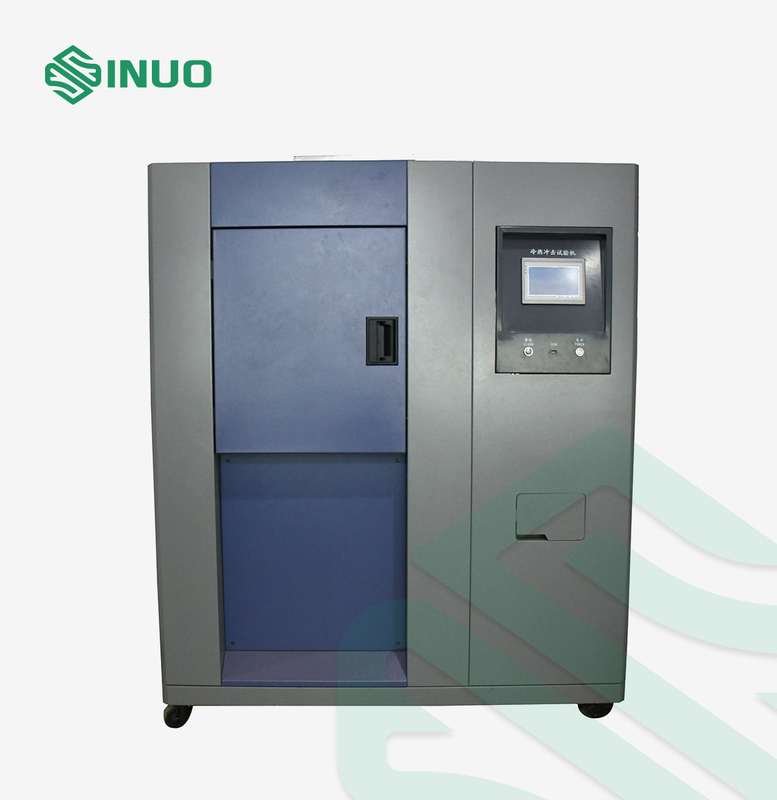

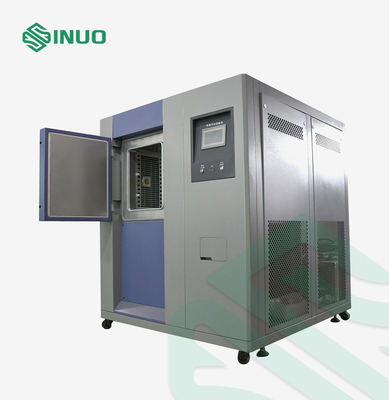

IEC 62196 รถยนต์ไฟฟ้า 150L ห้องทดสอบแรงกระแทกด้วยความร้อน
การปฏิบัติตามมาตรฐานและข้อ
IEC 62196-1 Ed.4CDV 2020 ข้อ 34.3
IEC 60068-2-14 (ทดสอบนา)
ภาพรวมอุปกรณ์
ห้องทดสอบแรงกระแทกด้วยความร้อนนี้เป็นไปตาม IEC 60068-2-14 (การทดสอบ Na) และเป็นไปตาม IEC 62196-1Ed.4CDV 2020 ข้อ 34.3
IEC60335 Annex J กำหนดให้ใช้ห้องทดสอบการกระแทกด้วยความร้อนแบบ 3 โซน ซึ่งเป็นไปตามข้อกำหนดมาตรฐานของ IEC 60068-2-1:2007 การทดสอบด้านสิ่งแวดล้อม—ส่วนที่ 2-1: การทดสอบ—การทดสอบ A: ความเย็น, IDT;IEC 60068-2-2: 1974 การทดสอบด้านสิ่งแวดล้อมสำหรับผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ - ส่วนที่ 2: วิธีทดสอบ - การทดสอบ B: ความร้อนแห้งIEC 60068-2-14:1984 ขั้นตอนการทดสอบสิ่งแวดล้อมขั้นพื้นฐาน - ส่วนที่ 2: การทดสอบ - การทดสอบ N: การเปลี่ยนแปลงของอุณหภูมิ IDT;MIL-STD-883 และอื่นๆ ใช้ได้กับโลหะ พลาสติก ยาง ผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ และอื่นๆ ใช้สำหรับทดสอบอิทธิพลของตัวอย่างทดสอบภายใต้การเปลี่ยนแปลงอย่างรวดเร็วของอุณหภูมิสูงและต่ำ
พารามิเตอร์ทางเทคนิค
|
แบบอย่าง |
SN887B-64L | SN887B-80L | SN887B-150L | SN887B-200L |
| วัสดุภายในห้อง (กว้าง * สูง * ลึก) | 400×400×400 | 400×500x400 | 600×500×500 | 750×600×600 |
| วัสดุห้องภายนอก (กว้าง * สูง * ลึก) | 1440×1910×1825 | 1450×2040×2000 | 1620×2040×2100 | 1870×2100×2140 |
| เครื่องทำความร้อน | เครื่องทำความร้อนไฟฟ้าโลหะผสมนิกเกิล | |||
| คอนเดนเซอร์ | คอนเดนเซอร์ท่อเชลล์ (ระบายความร้อนด้วยน้ำ) | |||
| เครื่องระเหย | ชนิดครีบประสิทธิภาพสูงพร้อมการปรับความจุโหลดอัตโนมัติซึ่งใช้งานได้ยาวนานภายใต้อุณหภูมิต่ำและสภาวะความชื้นสูงโดยไม่ต้องฟรอสติ้ง | |||
| คอนโทรลเลอร์ | หน้าจอควบคุมระบบสัมผัส LCD สีขนาด 7 นิ้ว + โมดูล PLC | |||
| ความจุของโปรแกรม | ความจุโปรแกรมที่ใช้งานได้: สูงสุด 120 กลุ่ม;การตั้งค่าเวลา: 99 ชั่วโมง 59 นาทีต่อช่วง; | |||
| กำลังดำเนินการ | ประมาณ 9 ~ 30KW (เปิดระบบทำความร้อนและทำความเย็นโดยอัตโนมัติตามการคำนวณ PID) | |||
| แหล่งจ่ายไฟ | 380V±10%V;50Hz;สามเฟสสี่สาย + สายกราวด์ความต้านทานกราวด์ป้องกันน้อยกว่า4Ω | |||
| อุปกรณ์ความปลอดภัย | การป้องกันอุณหภูมิเกิน, การป้องกันการโอเวอร์โหลดของมอเตอร์, สวิตช์ป้องกันแรงดันสูงของคอมเพรสเซอร์, สวิตช์ป้องกันความร้อนเกินของคอมเพรสเซอร์, การป้องกันกระแสเกินของคอมเพรสเซอร์, สวิตช์ป้องกันเฟสแรงดันเกินภายใต้- ย้อนกลับ, เบรกเกอร์รั่ว, การป้องกันน้ำหล่อเย็นผิดปกติ | |||
| ช่วงช็อกอุณหภูมิ | -40～+150℃ | |||
|
อุณหภูมิห้องเย็น ช่วงในโซนอุณหภูมิต่ำ |
-10℃～-50℃ | |||
|
อุณหภูมิการจัดเก็บความร้อน ช่วงในโซนอุณหภูมิสูง |
+50℃～+180℃ | |||
| เวลารีเซ็ตผลกระทบ | ประมาณ 5 นาที | |||
|
เวลาอุณหภูมิคงที่ของ ช็อกอุณหภูมิสูงต่ำ |
เกิน 30 นาที | |||
| เวลาในการแปลง | ≤10วินาที | |||
|
ความผันผวนของอุณหภูมิใน พื้นที่ตัวอย่าง |
±0.5℃ (ที่อุณหภูมิคงที่) | |||
| ช่วงความแม่นยำของอุณหภูมิ | การตั้งค่าความถูกต้อง: ±0.1℃, ความถูกต้องของตัวบ่งชี้: ±0.1℃, ความละเอียด: ±0.1℃ | |||
| ความแปรผันของอุณหภูมิ | ±2°C (ไม่มีโหลด ที่สถานะคงที่) | |||
| เซ็นเซอร์อุณหภูมิ | อุณหภูมิ PT100 เกรด A ความแม่นยำสูง | |||
| สารทำความเย็น | R404a, R23 | |||
| โครงสร้างห้อง | ด้วยพื้นที่ทดสอบผลิตภัณฑ์อิสระ พื้นที่เก็บอุณหภูมิสูง พื้นที่เก็บอุณหภูมิต่ำ | |||

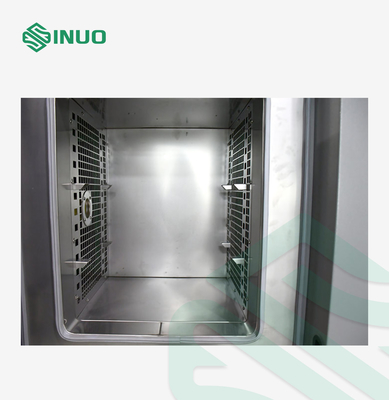

| วัสดุภายในห้อง | แผ่นสแตนเลส SUS304 | |||
| วัสดุห้องภายนอก | วานิชอบแผ่นรีดเย็น | |||
| วัสดุฉนวน | โฟมโพลียูรีเทนแข็ง + ผ้าฝ้ายฉนวน | |||
| วิธีการหมุนเวียน | พัดลมหลายปีก | |||
รายละเอียด:
