| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN774 |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 30 ชุด / เดือน |
IEC 62196 อุปกรณ์ทดสอบการรั่วไหลของยานพาหนะไฟฟ้า
การปฏิบัติตามมาตรฐานและข้อ
IEC 62196-1 Ed.4CDV 2020 ข้อ 28.4, 29.6
IEC60335-1 ข้อ 29.2 และภาคผนวก N
IEC 60065:2014 ข้อ 13.4,
IEC60598-1,
IEC 60884-1:2013 ข้อ 28.2
UL746A
ASTM D3638-92

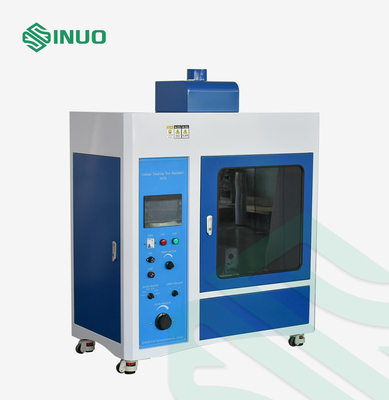

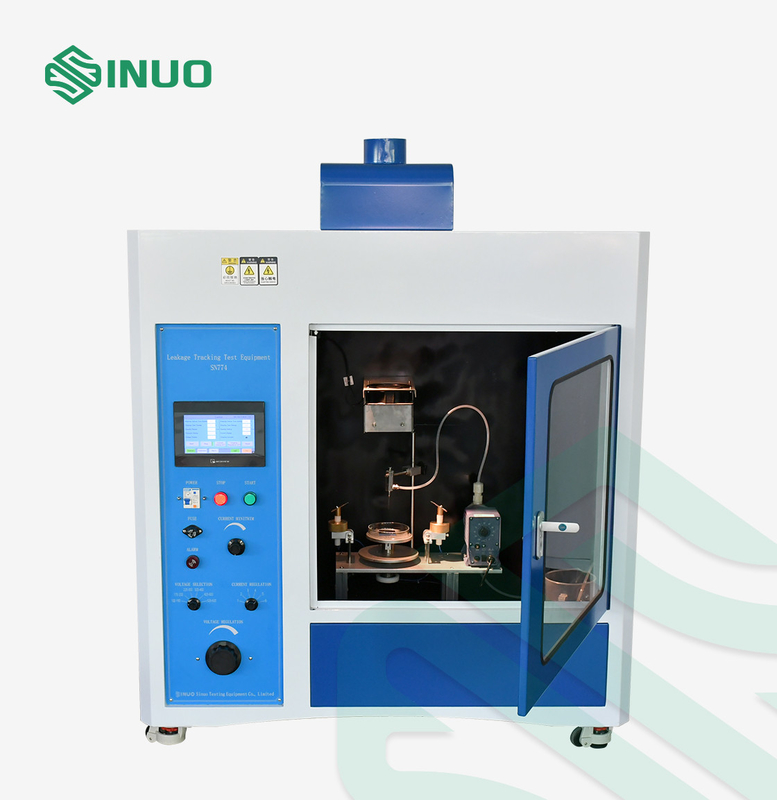

ภาพรวมอุปกรณ์
เครื่องทดสอบได้รับการออกแบบและผลิตตามข้อกำหนดมาตรฐานของ IEC60112 และกำหนดโดย IEC 62196-1Ed.4CDV 2020 ข้อ 28.4, 29.6, IEC60335-1 ข้อ 29.2 และภาคผนวก N, IEC 60065:2014 ข้อ 13.4, IEC60598-1, IEC 60884-1:2013 ข้อ 28.2, UL746A และ ASTM D3638-92 และอื่นๆ หลักการทำงานของการทดสอบการติดตามการรั่วไหล (การทดสอบดัชนีการติดตาม) คือของเหลวนำไฟฟ้า (0.1% NH 4 CL) ของปริมาตรที่ต้องการในความสูงที่ต้องการ ( 35 มม.) และเวลาที่ต้องการ (30 วินาที) ลดลงด้วยแรงดันไฟฟ้าระหว่างอิเล็กโทรดแพลตตินัม (2 มม. × 5 มม.) บนพื้นผิวของวัสดุฉนวนที่เป็นของแข็งดังนั้น ผู้ใช้จึงประเมินประสิทธิภาพการต้านทานการติดตามของพื้นผิววัสดุฉนวนที่เป็นของแข็งภายใต้อิทธิพลของสนามไฟฟ้าและตัวกลางที่ชื้นหรือปนเปื้อนอุปกรณ์นี้ใช้เพื่อวัดดัชนีการติดตามเปรียบเทียบ (CT1) และดัชนีความต้านทานไฟฟ้า (PT1)

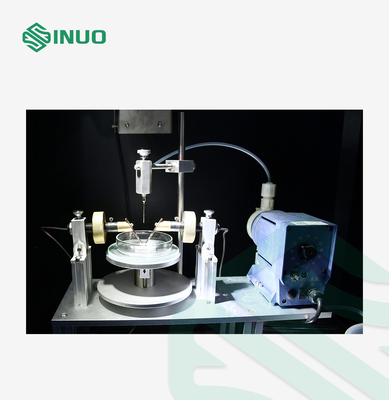

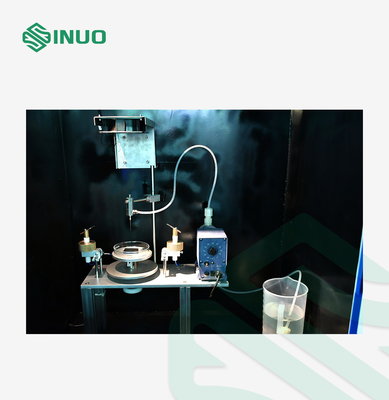

เกจบล็อกจะมาพร้อมกับเครื่องมือเพื่อให้แน่ใจว่าอิเล็กโทรดมีระยะห่างที่เหมาะสมระหว่างกันความสูงของโต๊ะสามารถปรับได้ง่ายเพื่อให้แน่ใจว่ามุมที่เหมาะสมของอิเล็กโทรดและความสูงของหยดการทดสอบที่เหลือควบคุมจากภายนอกห้องทดสอบโดยปิดประตูไว้แรงดันไฟฟ้า การจำกัดกระแส อัตราการหยด และจำนวนหยดทั้งหมดถูกตั้งค่าไว้ที่แผงควบคุมผู้ปฏิบัติงานควรสังเกตการทดสอบเพื่อดูว่ามีเปลวไฟติดไฟหรือไม่เครื่องมือจะส่งเสียงเตือนหากมีความล้มเหลวในการติดตามอย่างน้อยสองวินาที
เครื่องทดสอบการติดตามการรั่วไหลใช้ระบบควบคุม PLC ขั้นสูงและหน้าจอสัมผัสสีขนาด 7 นิ้ว เหมาะสำหรับแผนกวิจัย การผลิต และคุณภาพของอุปกรณ์ให้แสงสว่าง อุปกรณ์ไฟฟ้าแรงต่ำ เครื่องใช้ในครัวเรือน เครื่องใช้ไฟฟ้าเครื่องมือ เครื่องจักรไฟฟ้า เครื่องมือไฟฟ้า , เครื่องมืออิเล็กทรอนิกส์, เครื่องมือไฟฟ้า, อุปกรณ์เทคโนโลยีสารสนเทศนอกจากนี้ยังเหมาะสำหรับอุตสาหกรรมวัสดุฉนวน พลาสติกวิศวกรรม ขั้วต่อไฟฟ้า และอุปกรณ์เสริม
พารามิเตอร์ทางเทคนิค
| รุ่นพารามิเตอร์ | SN774 (0.5m³) |
| แรงดันใช้งาน | 220V/50Hz,1KVA |
| ควบคุม | Advanced PLC |
| แสดง | หน้าจอสัมผัสสีขนาด 7 นิ้ว |
| แรงดันทดสอบ | ปรับได้ 0 ~ 600V ความแม่นยำ 1.5％ |
| อุปกรณ์จับเวลา | 9999X0.1S |
| อิเล็กโทรด | อิเล็กโทรดแพลตตินัมและอิเล็กโทรดทองเหลืองอย่างละคู่ |
| ขนาดอิเล็กโทรด |
(5±0.1)×(2±0.1)×(≥12), 30°เอียง |
| อิเล็กโทรดรวมมุมและระยะทาง | 60°±5° ระยะทาง (4±0.1㎜) |
| แรงดันอิเล็กโทรด | 1.00N±0.05N (จอแสดงผลดิจิตอลเป็นตัวเลือก) |
| ระยะการหยดของเหลว | 30±5S ปรับได้ |
| ความสูงของของเหลวลดลง | 35±5mm |
| หยดของเหลวล่าช้า | 0.2S (เวลาเปิดวาล์วโซลินอยด์) |
| ขนาดของเหลวลดลง | 45~50 หยด/cm3 |
| วงจรหน่วงเวลา | 2±0.1S (ในกระแส 0.5A หรือใหญ่กว่า) |
| แรงดันไฟลัดวงจร | 8% สูงสุด |
| กระแสไฟฟ้าลัดวงจร | 1±0.1A 1％ |
| ความเร็วลม | 0.2m/s |
| ข้อกำหนดด้านสิ่งแวดล้อม | 0 ～ 40 ℃, ความชื้นสัมพัทธ์≤80%, ในสถานที่ที่ไม่มีการสั่นสะเทือนและก๊าซที่มีฤทธิ์กัดกร่อนที่ชัดเจน |
| ขนาดและน้ำหนักของอุปกรณ์ | 1100mm* 550mm* 1100mm, 180KGS |
| เป็นไปตามมาตรฐาน | IEC60112, IEC 60598-1, IEC60695, IEC 60884-1, UL746A, ASTMD3638 เป็นต้น |
รายละเอียด:
