| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN885 |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 30 ชุด / เดือน |

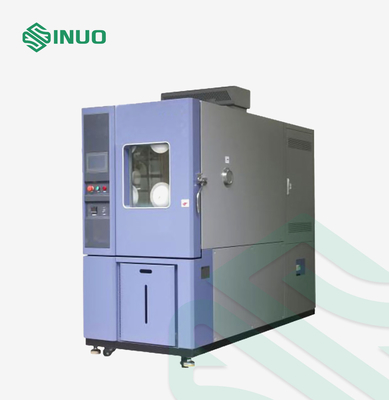

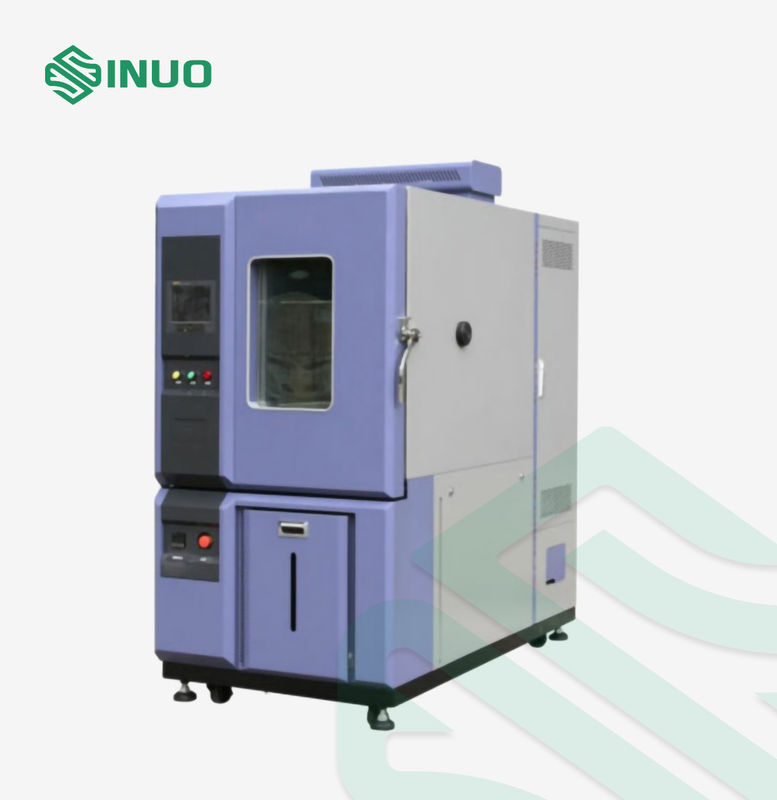

IEC 62196 ห้องทดสอบการเปลี่ยนแปลงอุณหภูมิอย่างรวดเร็วของยานพาหนะไฟฟ้า
การปฏิบัติตามมาตรฐานและข้อ
IEC 62196-1 Ed.4CDV 2020 ข้อ 26.7.2
IEC60068-2-1:2007 “การทดสอบสิ่งแวดล้อม-ตอนที่ 2-1: การทดสอบ-การทดสอบ A: เย็น, IDT”
IEC60068-2-2:2007 "การทดสอบด้านสิ่งแวดล้อม - ตอนที่ 2-1: การทดสอบ - ทดสอบความร้อน B-Dry, IDT"
IEC60068-2-78:2012 “การทดสอบด้านสิ่งแวดล้อม-ตอนที่ 2-78: ห้องโดยสารทดสอบ-ทดสอบ: ความร้อนชื้น สถานะคงตัว IDT”
IEC60068-2-30:2005 “การทดสอบสิ่งแวดล้อม-ตอนที่ 2-30: การทดสอบ-ทดสอบ Db: ความร้อนชื้น วัฏจักร (รอบ 12 ชม. + 12 ชม.), IDT”
ภาพรวมอุปกรณ์
ห้องทดสอบการเปลี่ยนแปลงอุณหภูมิอย่างรวดเร็วนี้จำเป็นโดย IEC 62196-1 Ed.4CDV 2020 ข้อ 26.7.2
ใช้สำหรับทดสอบความเย็น ความร้อน ความชื้น และความแห้งของวัตถุดิบและอุปกรณ์ เช่น อิเล็กทรอนิกส์ ช่างไฟฟ้า เครื่องใช้ไฟฟ้า พลาสติก ฯลฯ มีวัตถุประสงค์เพื่อยืนยันความน่าเชื่อถือของการจัดเก็บ การขนส่ง และการใช้ผลิตภัณฑ์ภายใต้อุณหภูมิสูงและต่ำ สภาพแวดล้อมความร้อนชื้นสลับอย่างรวดเร็ว
โครงสร้าง:
อุปกรณ์นี้ใช้โครงสร้างห้องปิดที่มีคุณสมบัติดังต่อไปนี้:
1. การประหยัดพลังงานและการลดการบริโภค: โหมดบายพาสแก๊สและของเหลวใช้เพื่อปรับความสามารถในการทำความเย็นเพื่อให้ได้อุณหภูมิและความชื้นคงที่
2. ใช้งานง่าย: ใช้ตัวควบคุมอุณหภูมิและความชื้นที่ตั้งโปรแกรมได้ (หน้าจอสัมผัสสีจริงขนาด 7 นิ้ว 16 บิต) การบันทึกและประมวลผลข้อมูลการทดลองมีความยืดหยุ่น
3. ความน่าเชื่อถือสูง: ส่วนประกอบสำคัญเป็นส่วนประกอบที่นำเข้ามาเพื่อให้แน่ใจว่ามีอายุยืนยาวและเชื่อถือได้เครื่องแยกน้ำมันที่มีประสิทธิภาพช่วยยืดอายุการใช้งานของคอมเพรสเซอร์
พารามิเตอร์ทางเทคนิค
| การควบคุมและการใช้งาน | PLC และระบบควบคุมอัจฉริยะหน้าจอสัมผัส | |
| ขนาดห้อง |
1000L: ขนาดภายใน: WDH=1000×1000×1000mm, ขนาดภายนอก : WDH= 1200 ×2015×2035 mm. (ไม่รวมส่วนที่ยื่นออกมาของตัวเครื่อง) |
|
| ช่วงอุณหภูมิ | B: -40 ～ 150 ℃; | |
| ความเร็วเชิงเส้น | 3℃/นาที | |
| ความเบี่ยงเบนของอุณหภูมิ | ≦±2.0℃ | |
| ความผันผวนของอุณหภูมิ | ±0.5℃ | |
| ความสม่ำเสมอของอุณหภูมิ | ±2℃ | |
| อัตราการทำความร้อนและความเย็น |
อัตราการทำความร้อน: ตั้งแต่ -30 ℃ ถึง +100 ℃ ความเร็วเชิงเส้น 3 ℃/นาที (ไม่โหลด) อัตราการทำความเย็น: ตั้งแต่ +100 ℃ ถึง -30 ℃ ความเร็วเชิงเส้น 3 ℃/นาที (ไม่โหลด) (หมายเหตุ: อัตราการทำความร้อนและความเย็นของอุณหภูมิวัดตามระเบียบที่เกี่ยวข้องของมาตรฐาน IEC60068-3 และเซ็นเซอร์อยู่ที่ตำแหน่งช่องระบายอากาศ) |
|
| ช่วงความชื้น | 20%〜98%RH | |
| ความเบี่ยงเบนของความชื้น | ±3.0％RH (>75％RH);±5.0％RH (≤75％RH) | |
| ความสม่ำเสมอของความชื้น | ±3.0％RH (ไม่โหลด) | |
| ความผันผวนของความชื้น | ±2.0％RH | |
| ไอคอนช่วงอุณหภูมิและความชื้น |  |
|
| องค์ประกอบหลักของระบบ | ||

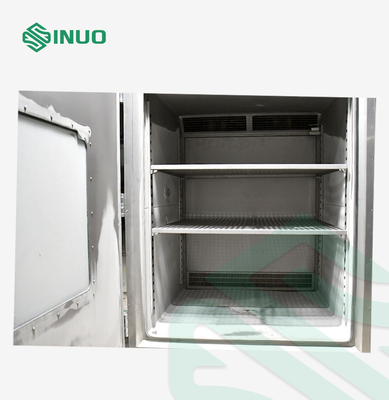

| หอการค้า | ห้องด้านในทำจากแผ่นเหล็กคาร์บอนคุณภาพสูงพื้นผิวได้รับการพ่นสีด้วยไฟฟ้าสถิต | |
| โถชั้นในทำจากแผ่นสแตนเลสปัดเงา 304# ทรงกลม เรียบ ทำความสะอาดง่าย | ||
| รูตะกั่ว: ช่องด้านในและด้านนอกมีรูเกลียวพร้อมจุกยาง | ||
| วัสดุฉนวน: โพลียูรีเทนโฟม | ||
| หน้าต่างสังเกตการณ์: ประตูกระจกนิรภัยป้องกันการระเบิดสองชั้น | ||

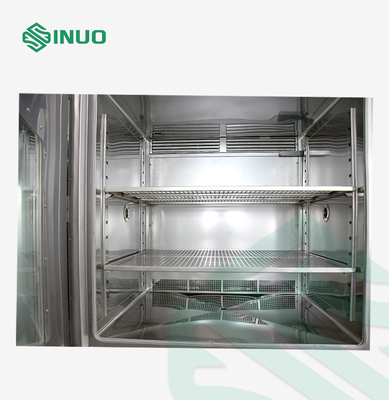

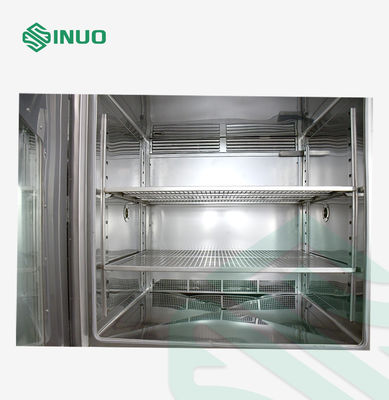

| ชั้นวาง: ทำจากสแตนเลส 304 ชั้นวางถอดออกได้ | ||
| ระบบทำความร้อน | วิธีการทำความร้อน: เครื่องทำความร้อนไฟฟ้า | |
| ฮีตเตอร์ไฟฟ้าลวดนิกเกิล-โครเมียมคุณภาพสูง ระบบควบคุมแบบไร้สัมผัส (SSR) | ||
| ระบบทำความชื้น | วิธีการทำความชื้น: โครงสร้างการทำความชื้นภายนอก | |
| ระบบทำความเย็น | คอมเพรสเซอร์กึ่งแน่นเยอรมัน Bock หรือคอมเพรสเซอร์กึ่งแน่น BITZER เยอรมัน | |
| สารทำความเย็นที่เป็นมิตรกับสิ่งแวดล้อมที่ไม่ใช่ฟลูออรีน R404A R23 สอดคล้องกับกฎระเบียบด้านสิ่งแวดล้อมปลอดภัยและปลอดสารพิษ | ||
| คอนเดนเซอร์เชลล์และท่อ (ระบายความร้อนด้วยน้ำ) | ||
| การปรับความจุโหลดอัตโนมัติแบบครีบประสิทธิภาพสูง การใช้งานระยะยาวที่อุณหภูมิต่ำและสภาวะความชื้นสูงโดยไม่ใช้เปลือกน้ำrostาล | ||
| ระบบควบคุม | หน้าจอสัมผัส: ตัวควบคุมอุณหภูมิและความชื้นที่ตั้งโปรแกรมได้ (หน้าจอสัมผัสสีจริงขนาด 7 นิ้ว 16 บิต) | |
| การควบคุมอุณหภูมิ: การปรับตัวเองด้วย PID โดยใช้เซ็นเซอร์ความต้านทานแพลทินัม Class A PT100 | ||
|
ฟังก์ชัน: การทดสอบค่าคงที่และการทดสอบโปรแกรม การทดสอบค่าคงที่: เมื่อสภาพแวดล้อมการทดสอบต้องการเพียงอุณหภูมิและความชื้นเดียวเท่านั้น ให้เลือกโหมดนี้เพื่อตั้งค่าอุณหภูมิ ความชื้น และเวลาทำงานที่ต้องการ การทดสอบโปรแกรม: เมื่อสภาพแวดล้อมการทดสอบต้องการอุณหภูมิและความชื้นหลายระดับ ให้เลือกโหมดนี้เพื่อตั้งค่าอุณหภูมิ ความชื้น และเวลาทำงานของแต่ละโปรแกรมผู้ใช้สามารถตั้งค่าลำดับการทำงานของโปรแกรมกลุ่มโปรแกรมมีมากถึง 100 กลุ่ม |
||
| การจัดเก็บข้อมูล | ด้วยอินเทอร์เฟซโค้งอุณหภูมิและความชื้น ด้วยอินเทอร์เฟซ R232 มาตรฐานหรืออินเทอร์เฟซการสื่อสารดิสก์ U สามารถดาวน์โหลดข้อมูล และสามารถบันทึกการเปลี่ยนแปลงข้อมูลและกระบวนการ | |
| การป้องกันความปลอดภัย | ฟังก์ชั่นหน่วยความจำปิดเครื่อง, การป้องกันลำดับเฟส, การป้องกันการรั่วไหล, การป้องกันอุณหภูมิเกิน, การป้องกันการโอเวอร์โหลดของคอมเพรสเซอร์, การเตือนการขาดแคลนน้ำ, การป้องกันที่ผิดปกติ | |
| อุปกรณ์ป้องกันความปลอดภัย | สวิตช์ป้องกันการเผาไหม้อากาศของเครื่องทำความร้อน, เครื่องทำความร้อนเหนือเบรกเกอร์กระแสไฟ, พัดลมหมุนเวียนมากกว่าการป้องกันกระแสเกิน | |
| สวิตช์ป้องกันแรงดันสูงของคอมเพรสเซอร์ สวิตช์ป้องกันความร้อนสูงเกินไปของคอมเพรสเซอร์ สวิตช์ป้องกันกระแสเกินของคอมเพรสเซอร์ | ||
| เบรกเกอร์เฟสใต้-ย้อนกลับ, สวิตช์ไม่มีฟิวส์, ตัวควบคุมกำลังของไหลของประตูข้ามศูนย์ | ||
| สัญญาณเตือน | เมื่อการป้องกันข้างต้นเกิดขึ้น อุปกรณ์จะหยุดทำงาน มีสัญญาณเตือนด้วยเสียงและภาพ และตำแหน่งความผิดปกติจะแสดงบนมิเตอร์ | |
