IEC62196 EV Connector อุปกรณ์ทดสอบปลั๊กระบบทดสอบการเพิ่มขึ้นของอุณหภูมิ

IEC62196 ตัวเชื่อมต่อและปลั๊กสำหรับรถยนต์ไฟฟ้าระบบทดสอบการเพิ่มขึ้นของอุณหภูมิ

การปฏิบัติตามมาตรฐานและข้อ

IEC 62196-1 Ed.4CDV 2020 ข้อ 24

IEC 62196-3Ed.4CDV2020 ข้อ 24

IEC 60309-1: 2012 ข้อ 22

...

พารามิเตอร์ทางเทคนิค

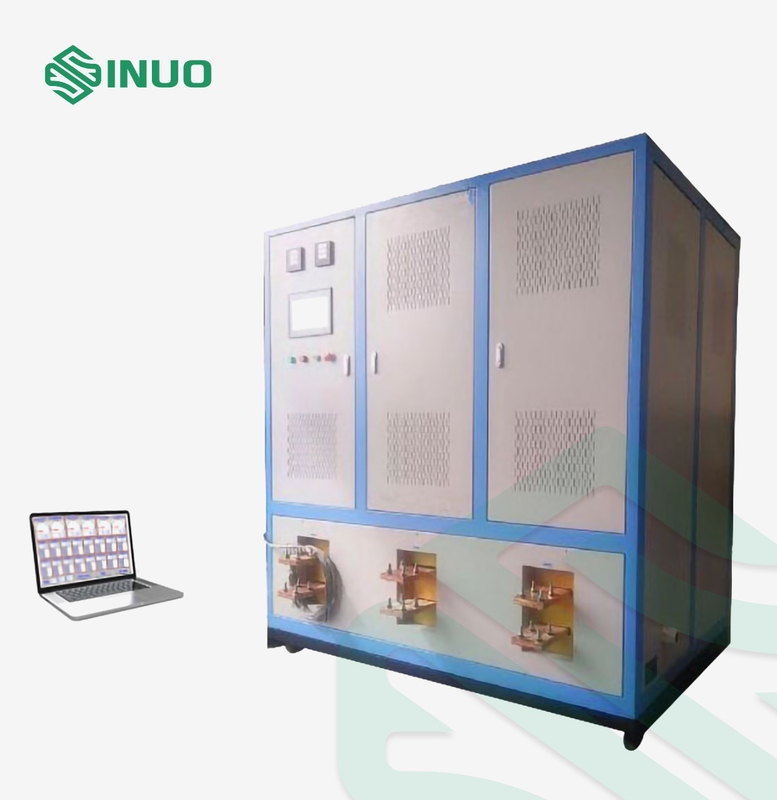

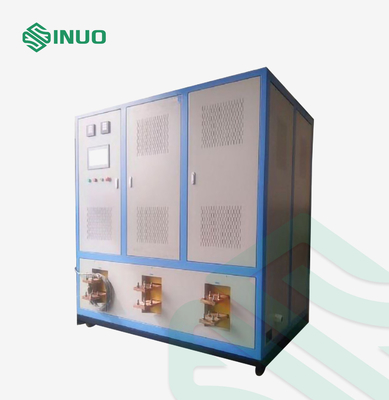

ภาพรวมอุปกรณ์

อุปกรณ์ทดสอบที่ใช้เพื่อตรวจสอบอุปกรณ์เสริมต้องสร้างขึ้นเพื่อให้อุณหภูมิในการใช้งานตามปกติเพิ่มขึ้นไม่มากเกินไป

ใช้สำหรับตรวจสอบอุณหภูมิที่เพิ่มขึ้นของปลั๊ก เต้ารับ และคอนเน็กเตอร์ของรถยนต์หลังจากผ่านพิกัดกระแสไฟ สภาพความร้อนบนพื้นผิวของอุปกรณ์ไฟฟ้าเมื่อกระแสโหลดเชื่อมต่ออยู่ และอุณหภูมิที่เพิ่มขึ้นของขั้วต่อตรงตามข้อกำหนดหรือไม่ ความต้องการของมาตรฐาน

ให้แรงดันไฟต่ำแก่ตัวอย่าง จากนั้นเก็บอุณหภูมิที่เพิ่มขึ้นภายในช่วงระยะเวลาหนึ่ง ซึ่งเปรียบเทียบกับข้อกำหนดมาตรฐาน

องค์ประกอบของระบบ:

12 วิธีสร้างกระแสเฟสเดียวในเครื่องเดียว (เช่นเครื่องมือไฟฟ้าทั้งหมดอยู่ในแชสซีเดียว),เฟสเดียว 3 ทางแต่ละอันประกอบเป็นแหล่งจ่ายไฟ 3 เฟส (ขับเคลื่อนด้วยแหล่งจ่ายไฟสามเฟส อุปกรณ์ทั้งหมดเชื่อมต่อกับสตาร์)ประกอบด้วยตัวควบคุมแรงดันไฟฟ้า เครื่องส่งสัญญาณปัจจุบัน ตัวควบคุมโปรแกรม PLC เซ็นเซอร์ปัจจุบัน อินเทอร์เฟซแบบสัมผัส และโครงแบบถอดได้โดยเฉพาะ: แหล่งจ่ายไฟ AC แบบคงที่ซึ่งสามารถส่งออกกระแสทดสอบได้อย่างเสถียร ขจัดอิทธิพลของกระแสทดสอบเนื่องจากความผันผวนของแรงดันไฟฟ้าของแหล่งจ่ายไฟ การเชื่อมต่อสายไฟหรือแท่งทองแดง และค่าความต้านทานของผลิตภัณฑ์ทดสอบ และปรับปรุงความแม่นยำของ ผลการทดสอบแหล่งจ่ายไฟมีการสูญเสียต่ำ ประสิทธิภาพสูง ใช้งานง่าย และมีฟังก์ชันการควบคุมและการตรวจจับที่สมบูรณ์

คุณสมบัติของระบบ:

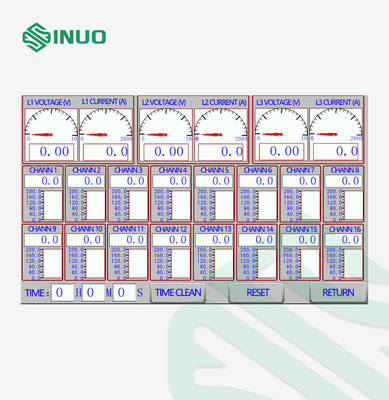

1. ด้วยหน้าจอ LCD แบบสัมผัสสีจริง การตั้งค่าปัจจุบันและการตรวจสอบสามารถทำได้บนหน้าจอสัมผัส พร้อมอินเทอร์เฟซภาษาอังกฤษเต็มรูปแบบ การตั้งค่าทำได้ง่ายและใช้งานสะดวก

2. ด้วยอินเทอร์เฟซการโต้ตอบระหว่างมนุษย์กับคอมพิวเตอร์ที่เป็นมิตรทำให้มีฟังก์ชันการเตือนและการวินิจฉัยมากมายหน่วยควบคุมหลักจะเลือกตัวควบคุมแบบตั้งโปรแกรมได้ (PLC) ซึ่งสามารถปรับกระแสโหลดหลายรายการได้โดยอัตโนมัติพร้อมกัน เพื่อให้เกิดการตรวจสอบที่ครอบคลุมและการควบคุมแบบวงปิด และระดับของระบบอัตโนมัติอยู่ในระดับสูง

3. ซอฟต์แวร์ควบคุมโปรแกรมอัจฉริยะ ความน่าเชื่อถือสูง ความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง พร้อมการควบคุมลอจิกดิจิทัล การควบคุมการเคลื่อนไหว การควบคุมกระบวนการแบบวงปิด การประมวลผลข้อมูล เครือข่ายการสื่อสารและฟังก์ชันอื่นๆ การรวบรวมข้อมูลปัจจุบันที่สมบูรณ์ การแสดงและการควบคุมจัดเตรียมอินเทอร์เฟซการสื่อสารแบบไร้สาย (WIFI) และสามารถรับรู้ฟังก์ชันการสื่อสารแบบไร้สายด้วยการตรวจสอบพีซีเบื้องหลัง ตระหนักถึงการตั้งค่าแบบรวมศูนย์และการควบคุมอัตโนมัติของกระแสทดสอบของแต่ละลูป และการทำให้เป็นมนุษย์แข็งแกร่งขึ้น

4. ใช้เซ็นเซอร์แรงดันและกระแสอัจฉริยะที่รองรับเทคโนโลยี fieldbus เพื่อให้การรับส่งข้อมูลเป็นดิจิทัลอย่างสมบูรณ์ ปรับปรุงความถูกต้องของข้อมูลและความน่าเชื่อถือของผลิตภัณฑ์

5. ด้วยการชดเชยจุดศูนย์และฟังก์ชันการปรับเทียบด้วยตนเองในปัจจุบัน สามารถสร้างค่าสัมประสิทธิ์การแก้ไขหลายส่วนภายในช่วงที่ปรับได้ของอุปกรณ์เพื่อให้มั่นใจถึงความเสถียรของอุปกรณ์จ่ายไฟกระแสสลับกระแสสลับคงที่

6. ฟังก์ชั่นการป้องกัน: มีลำดับเฟสย้อนกลับ, ฟังก์ชั่นป้องกันกระแสเกิน, ทำให้ไม่มีโหลดการป้องกันของอุปกรณ์ควบคุมแรงดันไฟฟ้ากระแสสลับควรใช้การป้องกันแบบคู่ของการควบคุมการป้องกันอัตโนมัติของคอมพิวเตอร์และสวิตช์จำกัดการเคลื่อนที่แบบไมโครกลไกเพื่อให้แน่ใจว่าการทำงานปกติของอุปกรณ์จ่ายไฟกระแสสลับแบบกระแสสลับคงที่และรับรองความปลอดภัยและความน่าเชื่อถือของผลิตภัณฑ์

7. ความเสถียรของกระแสทดสอบไม่ได้รับผลกระทบจากสภาพแวดล้อมการทดสอบภายนอก และกระแสไฟขาออกจะถูกเก็บไว้ภายในช่วงความแม่นยำที่ตั้งไว้เสมอตลอดการทดสอบ

8. การใช้การระบายความร้อนด้วยอากาศอัจฉริยะ การทำงานเป็นเวลานานที่กระแสไฟฟ้าที่กำหนด อุณหภูมิที่เพิ่มขึ้นของอุปกรณ์วงจรหลักจะต้องไม่เกินมาตรฐานที่เกี่ยวข้อง

9. อุปกรณ์ระดับปัจจุบันแต่ละเครื่องสามารถใช้เป็นแหล่งพลังงานเพียงอย่างเดียวหรือหลายกระแสสามารถใช้คู่ขนานกันและกระแสรวมควรเป็นไปตามข้อกำหนดในการทดสอบการเพิ่มขึ้นของอุณหภูมิ

ระบบเก็บอุณหภูมิ:

1. ข้อกำหนดสำหรับเครื่องตรวจจับอุณหภูมิ:

A. แหล่งจ่ายไฟทำงาน: DC24V.

B. วงจรอินพุต: 16 ช่อง

C. ประเภทสัญญาณอินพุต: ประเภท T (เทอร์โมคัปเปิล)

D. ความแม่นยำในการวัด: ≤±1℃

E. เวลาในการสุ่มตัวอย่าง: <0.5 วินาที

F. ความแรงของการแยก: การแยกแรงดันสูงระหว่างช่องสัญญาณสามารถวัดตัวนำไฟฟ้าสด 380V ได้โดยตรง

G. การทำงานของจอแสดงผล: ใช้หน้าจอ LCD แบบสัมผัสขนาด 10 นิ้ว

H. ฟังก์ชันการสื่อสารการตรวจสอบระยะไกลสามารถทำได้ผ่านอินเทอร์เฟซไร้สาย WIFI หรืออินเทอร์เฟซ RS485

I. การจัดเก็บข้อมูล: ที่เก็บข้อมูลดิสก์ U อินเทอร์เฟซ USB

2. ตัวควบคุมการตรวจจับและซอฟต์แวร์

A. ฟังก์ชันการรวบรวมและประมวลผลข้อมูล: ผ่านการเก็บรวบรวมและประมวลผลข้อมูลแบบเรียลไทม์ของอุปกรณ์อัจฉริยะระดับล่างข้อมูลแบบเรียลไทม์ประกอบด้วย: สัญญาณแอนะล็อก เช่น กระแสไฟและอุณหภูมิ และสัญญาณสวิตช์ เช่น ตำแหน่งสวิตช์และสถานะการทำงาน

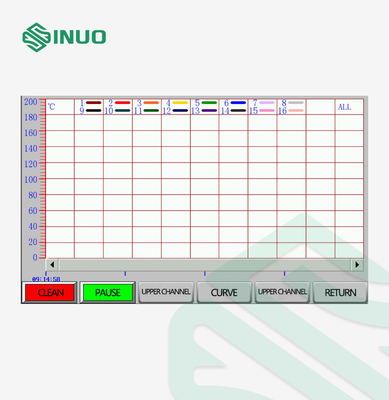

B. ฟังก์ชั่นการแสดงผล: หลังจากประมวลผลข้อมูลทุกประเภทที่ส่งโดยอุปกรณ์อัจฉริยะระดับล่างแล้ว หน้าจอข้อมูลต่างๆ สามารถแสดงได้แบบเรียลไทม์ และพารามิเตอร์การทำงาน ข้อมูลการเตือน และบันทึกประวัติของระบบสามารถสอบถามได้ตลอดเวลาผ่านทาง อินเทอร์เฟซพื้นหลัง

C. ฟังก์ชั่นการควบคุม: ตามข้อมูลที่รวบรวมและสถานะ การควบคุมระยะไกลสามารถทำได้บนอุปกรณ์อัจฉริยะระดับล่าง

D. ฟังก์ชั่นการตั้งค่า: พารามิเตอร์ที่จำเป็นระหว่างการทำงานของอุปกรณ์อัจฉริยะระดับล่างจะถูกป้อนเข้าสู่ระบบผ่านซอฟต์แวร์ตรวจสอบพื้นหลังการตั้งค่านี้แบ่งออกเป็นสองระดับของระดับผู้ใช้และระดับโรงงาน และมีฟังก์ชันป้องกันด้วยรหัสผ่าน

E. ฟังก์ชั่นปลุก: ข้อมูลการเตือนที่สร้างโดยอุปกรณ์อัจฉริยะระดับล่างแต่ละเครื่องจะถูกส่งไปยังพื้นหลังผ่านระบบไร้สาย (WIFI) และซอฟต์แวร์ตรวจสอบพื้นหลังจะแสดงข้อมูลการเตือนโดยอัตโนมัติ และยังสามารถวิเคราะห์และรวบรวมข้อมูลการเตือนที่เกี่ยวข้อง ตามข้อมูลที่รวบรวมมา

F. ฟังก์ชั่นการบันทึก: จัดเก็บสถานะและข้อมูลที่สำคัญระหว่างการทำงานของระบบตามเวลาและเงื่อนไขอื่นๆ สำหรับการสืบค้น และส่งออกรายงานข้อมูลไปยังเครื่องพิมพ์ในรูปแบบที่ระบุ

พารามิเตอร์:

การกำหนดค่าอุปกรณ์หลัก

1. แหล่งจ่ายไฟ AC: แหล่งจ่ายไฟ AC คงที่ในปัจจุบันเฟสเดียว 400A, 2 เอาต์พุต 2 ชุด

2. การทดสอบการเพิ่มอุณหภูมิ แท่งทองแดง มาตรฐาน 30*5*2000mm จำนวน 12 ชิ้น

3. การเชื่อมต่อแบบอ่อนสำหรับการทดสอบการเพิ่มขึ้นของอุณหภูมิใช้เพื่อเชื่อมต่อตัวนำเชื่อมต่อระหว่างปลายเอาต์พุตของอุปกรณ์ทดสอบการเพิ่มอุณหภูมิกับแถบทองแดงมาตรฐานหรือผลิตภัณฑ์ทดสอบซึ่งทำจากตัวนำทองแดงอ่อนข้อกำหนดด้านคุณภาพ: ท่อทองแดง (ความหนาของผนัง 2 มม.) และเกลียวทองแดงกระป๋อง (φ0.2 มม.) ถูกอัดเย็น เคลือบกระป๋องที่ปลายทั้งสอง ความทนทานฟรีพื้นที่หน้าตัด 250 ตร.ม. ยาว 1000 ม.ม. จำนวน 6 ชุด

เส้นสำหรับการทดสอบการเพิ่มขึ้นของอุณหภูมิ: 1,1.5,2,.5,4,6 สี่เหลี่ยมจัตุรัส แต่ละข้อกำหนดมีความยาว 2 เมตร อย่างละ 2 ชิ้น10,16,25,50,70 เหลี่ยม ยาวแต่ละสเปค 2 เมตร ปริมาณอย่างละ 2 ชิ้น95,120,240 ตารางแต่ละข้อกำหนดความยาว 1 เมตร จำนวน 2 ชิ้น;

4. ระบบเก็บอุณหภูมิ: ระบบเก็บอุณหภูมิ 16 ช่องพร้อมโครงแบบถอดได้ 1 ชุด รวมทั้งเทอร์โมคัปเปิลรูปตัว T นำเข้า 16 ตัวที่มีความยาว 3 เมตร

5. โน้ตบุ๊ก 1 เครื่อง (รวมถึงซอฟต์แวร์ตรวจสอบ PC, ระบบ wifi 1 เครื่อง).
