| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN1006 |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 30 ชุด / เดือน |

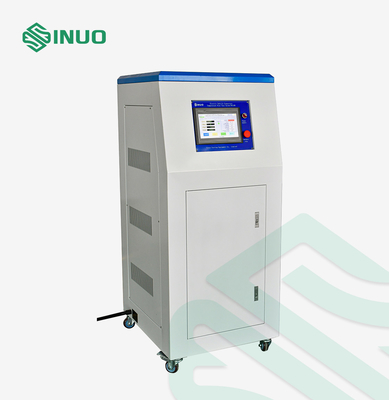

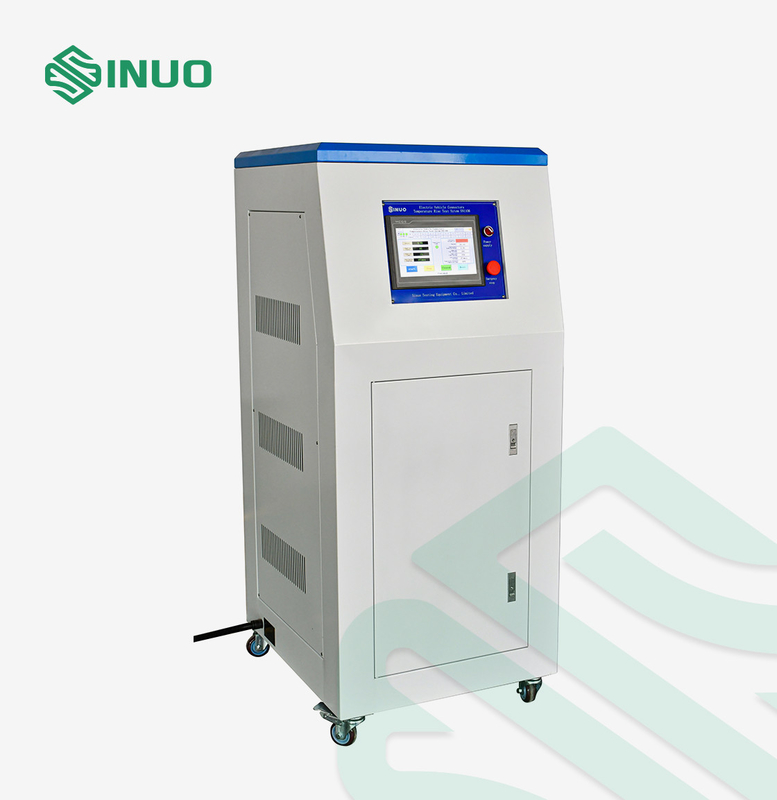

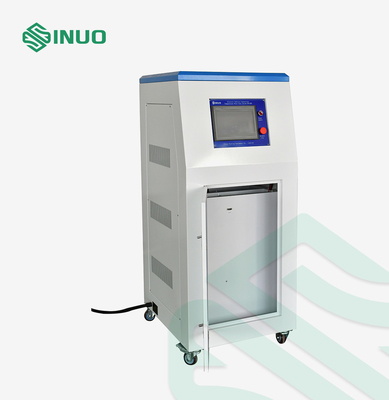

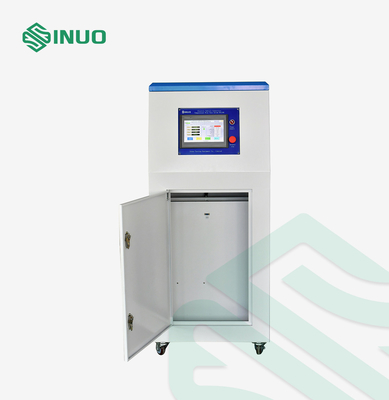

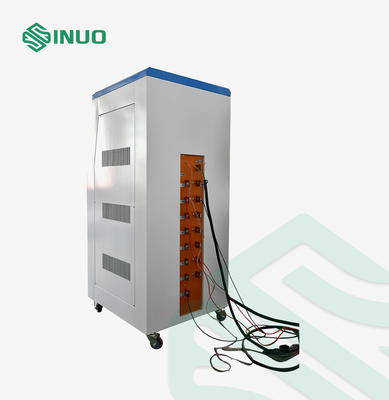

IEC62196 ระบบทดสอบอุณหภูมิที่เพิ่มขึ้นของตัวเชื่อมต่อยานพาหนะไฟฟ้า
ปฏิบัติตามมาตรฐาน & ข้อ
IEC 62196-1 Ed.4CDV 2020 ข้อ 24
IEC 62196-3Ed.4CDVพ.ศ. 2563 ข้อ 24.
IEC 60309-1: 2012 ข้อ 22
...
ภาพรวมอุปกรณ์
ระบบทดสอบอุณหภูมิที่เพิ่มขึ้นนี้เป็นไปตามข้อกำหนดมาตรฐานของ IEC 62196-3: 2020 ข้อ 24, IEC 62196-1: 2020 ข้อ 24, IEC 60309-1: 2012 ข้อ 22 เป็นต้น
เหมาะสำหรับการตรวจจับการทดสอบการเพิ่มขึ้นของอุณหภูมิหลังจากที่ปลั๊กและซ็อกเก็ตอินเตอร์เฟซเสาชาร์จผ่านกระแสไฟฟ้าที่กำหนด และประเมินความร้อนที่พื้นผิวของอุปกรณ์เสริมไฟฟ้าเมื่อเชื่อมต่อกระแสโหลด และดูว่าอุณหภูมิที่เพิ่มขึ้นของขั้วตรงกับหรือไม่ ข้อกำหนดของมาตรฐาน
หลักการอุปกรณ์

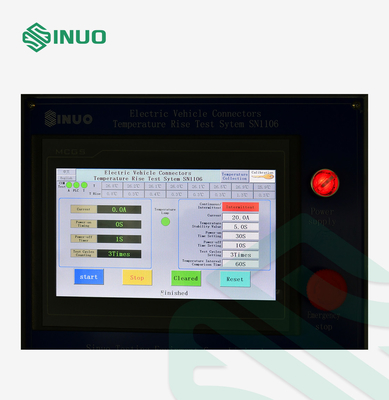

ระบบทดสอบอุณหภูมิที่เพิ่มขึ้นประกอบด้วยตัวควบคุมแรงดันไฟฟ้า, ทรานสดิวเซอร์กระแสไฟฟ้า, ตัวควบคุมที่ตั้งโปรแกรมได้ของ PLC, เซนเซอร์กระแสไฟฟ้า, หน้าจอสัมผัสแบบมนุษย์ และแชสซีที่เคลื่อนย้ายได้สามารถส่งออกกระแสทดสอบได้อย่างเสถียร และขจัดอิทธิพลของกระแสทดสอบที่เกิดจากความผันผวนของแรงดันไฟฟ้าของแหล่งจ่ายไฟ สายเชื่อมต่อหรือแถบทองแดง และค่าความต้านทานของตัวอย่าง และปรับปรุงความแม่นยำของผลการทดสอบ .แหล่งจ่ายไฟมีฟังก์ชันการสูญเสียต่ำ ประสิทธิภาพสูง ใช้งานง่าย ควบคุมและตรวจจับได้อย่างสมบูรณ์หน้าจอสัมผัสสามารถแสดงค่าปัจจุบันและค่าอุณหภูมิของแต่ละจุดวัดอุณหภูมิได้แบบเรียลไทม์สามารถบันทึกค่าอุณหภูมิทุกๆ 2 วินาทีและสามารถสร้างรายงานซึ่งสามารถเก็บไว้ในแฟลชไดรฟ์ USB และคัดลอกไปยังคอมพิวเตอร์เพื่อดูและพิมพ์
พารามิเตอร์ทางเทคนิค
| จุดวัดอุณหภูมิ | 8 ช่อง |
| วิธีการดำเนินการ | อินเตอร์เฟซระบบสัมผัสแบบมนุษย์สี |
| เอาท์พุทคงที่ปรับกระแส | AC 0.50～50.00～400.0A(สามารถตั้งค่าระดับ 1 ได้) |
| โหมดกระแสไฟขาออก | ต่อเนื่อง/ไม่ต่อเนื่อง |
| โหลดทดสอบแรงดันขาออก | ต่ำกว่า AC 5V |
| ความละเอียดปัจจุบัน | 0.1A |
| ความแม่นยำของแอมมิเตอร์ | ±1%±3 ไบต์ |
| ความแม่นยำของโวลต์มิเตอร์ | ±1%±3 ไบต์ |
| เวลาทดสอบโหมดต่อเนื่อง | 0.01～99.99 ชม |
| เวลาทดสอบโหมดไม่ต่อเนื่อง | 0.01～99.99 ชม |
| รอบการทดสอบโหมดไม่ต่อเนื่อง | 1~99999 รอบ ปิดอัตโนมัติเมื่อรอบการทดสอบถึงค่าที่ตั้งไว้ |
| ช่วงการวัดอุณหภูมิ | 0~400°C ความแม่นยำ 0.3% อ่าน + 1°C;ความละเอียด: 0.1°C |
| การได้มาซึ่งข้อมูลอุณหภูมิ | กำหนดค่าอินเตอร์เฟสการสื่อสาร RS232 และอินเตอร์เฟสบันทึกข้อมูล |
| ความเร็วในการสแกนอุณหภูมิ | 1 ถึง 255 วินาทีทุกช่อง |
| บันทึกข้อมูลอุณหภูมิ | ข้อมูลสามารถจัดเก็บดิสก์ U |
| เทอร์โมคัปเปิลวัดอุณหภูมิ | เทอร์โมคัปเปิลฟิลาเมนต์ American Omega T-type 30AWG ยาว 2 เมตร รวม 8 ชิ้น |
| พาวเวอร์ซัพพลาย | เฟสเดียว AC220V±10%, 50Hz, 3KVA |
| ขนาดและน้ำหนักของอุปกรณ์ | ประมาณยาว800มม.* กว้าง680มม.* สูง1610มม., 125กก |
ถาม: อะไรคือรอบการทดสอบโหมดไม่ต่อเนื่อง?
ตอบ: มันคือ1~99999 รอบ ปิดอัตโนมัติเมื่อรอบการทดสอบถึงค่าที่ตั้งไว้.
