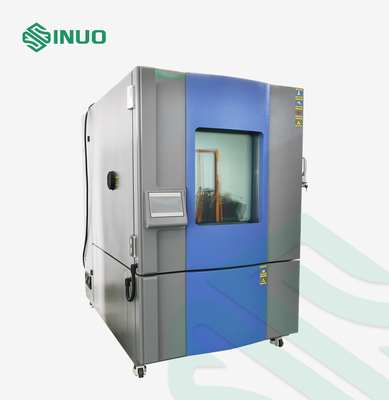

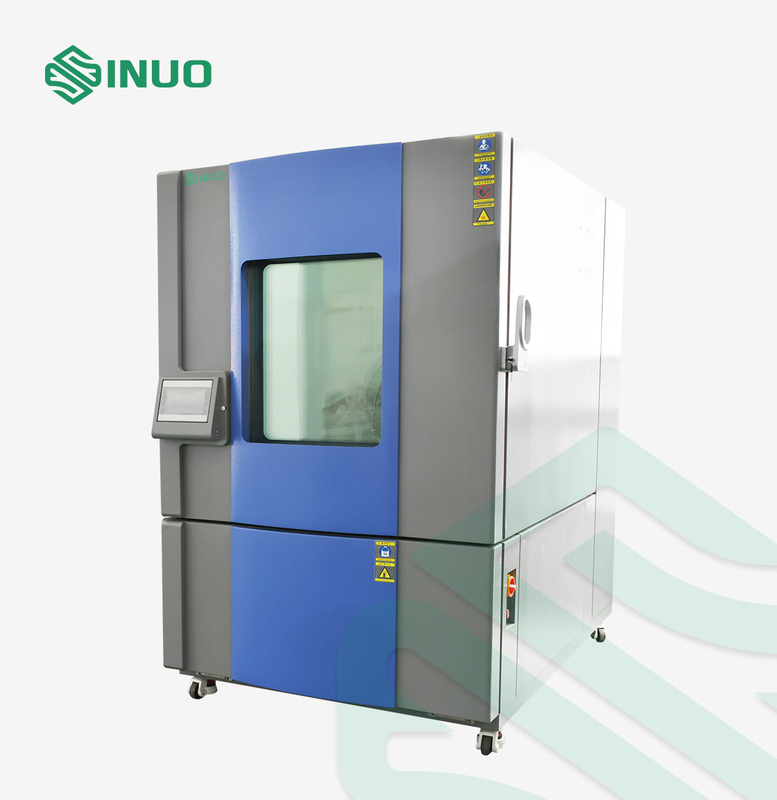

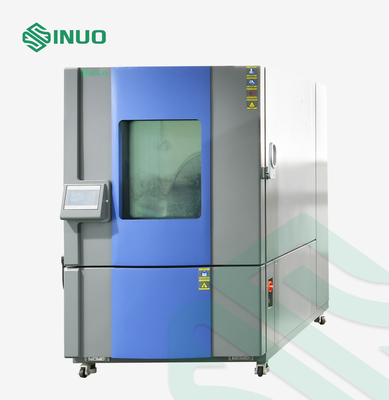

IEC62196 รถยนต์ไฟฟ้าอุณหภูมิคงที่และห้องความชื้น

IEC62196 รถยนต์ไฟฟ้าอุณหภูมิคงที่และห้องความชื้น

การปฏิบัติตามมาตรฐานและข้อ

IEC 62196-1Ed.4CDV 2020 ข้อ 20.3, 29.2,35.3,37.1

IEC60068-2-1:2007 “การทดสอบสิ่งแวดล้อม-ตอนที่ 2-1: การทดสอบ-การทดสอบ A: เย็น, IDT”

IEC60068-2-2:2007 "การทดสอบสิ่งแวดล้อม - ตอนที่ 2-1: การทดสอบ - ทดสอบความร้อน B-Dry, IDT"

IEC60068-2-78:2012 “การทดสอบด้านสิ่งแวดล้อม-ตอนที่ 2-78: ห้องโดยสารทดสอบ-ทดสอบ: ความร้อนชื้น สถานะคงตัว IDT”

IEC60068-2-30:2005 “การทดสอบด้านสิ่งแวดล้อม-ตอนที่ 2-30: การทดสอบ-ทดสอบ Db: ความร้อนชื้น, วัฏจักร (รอบ 12 ชม. + 12 ชม.), IDT”

พารามิเตอร์ทางเทคนิค

พาวเวอร์ซัพพลาย	สามเฟส: AC 380V ± 10%, 50Hz
การควบคุมและการใช้งาน	PLC และระบบควบคุมอัจฉริยะหน้าจอสัมผัส
ขนาดห้อง	ขนาดภายใน	ขนาดภายนอก
	1000*1000*1000 มม.	1470*1400*2100 มม.
ช่วงอุณหภูมิ	-40 °C ~+150°C
ช่วงความชื้น	20%～98%RH
ความละเอียดของอุณหภูมิ	0.1℃
ความผันผวนของอุณหภูมิ	±0.5℃
ความสม่ำเสมอของอุณหภูมิ	±2℃
ความเบี่ยงเบนของความชื้น	±3%RH
อัตราการทำความร้อน	≧2-3°C/นาที (ไม่โหลด ไม่เชิงเส้น)
อัตราการทำความเย็น	≧0.7-1°C/นาที (ไม่โหลด ไม่เชิงเส้น)
โครงการช่วงอุณหภูมิและความชื้น
องค์ประกอบระบบหลัก

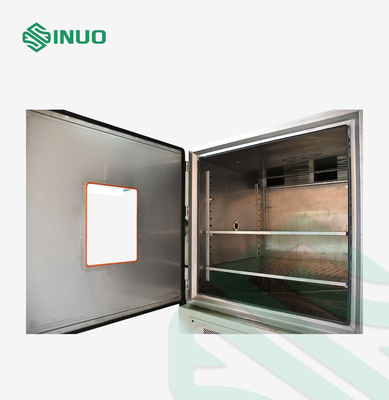

หอการค้า	โถชั้นในทำจากแผ่นสแตนเลส SUS304# ทรงกลม เรียบ ทำความสะอาดง่าย
	กล่องด้านนอกผลิตจากแผ่นเหล็กคุณภาพสูงพร้อมพ่นสีด้วยไฟฟ้าสถิต
	วัสดุฉนวน: โพลียูรีเทนโฟม
	หน้าต่างสังเกตการณ์: กระจกนิรภัย 2 ชั้นป้องกันการระเบิด
	ชั้นวาง: ทำจากสแตนเลส 304 ชั้นวางถอดออกได้
ระบบทำความร้อน	วิธีการทำความร้อน: เครื่องทำความร้อนไฟฟ้า
	การนำกรอบความร้อนเซรามิกใหม่ล่าสุดมาใช้ วัสดุเซรามิกสามารถทนต่ออุณหภูมิสูงและมีฉนวนที่ดี จะไม่ทำให้เกิดปรากฏการณ์ไฟฟ้าลัดวงจรรั่วตรงกลางเชื่อมต่อกับลวดความร้อนนำเข้าจากเยอรมัน เส้นผ่าศูนย์กลางลวดหนา ทนต่ออุณหภูมิสูง และทนต่อการเผาไหม้แบบแห้งใส่หลอดแก้วควอทซ์ตรงกลางลวดความร้อน เพื่อป้องกันไฟฟ้าลัดวงจรเนื่องจากลวดความร้อนสัมผัสกับห้องโลหะ
	การหมุนเวียนความร้อน: ท่อลมหมุนเวียนแบบบังคับเพื่อให้แน่ใจว่ามีการถ่ายเทความร้อนของเครื่องทำความร้อน เพื่อป้องกันอุณหภูมิในพื้นที่สูงเกินไป และเพื่อให้แน่ใจว่าอุณหภูมิที่ต้องการในห้องทำงาน
ระบบทำความชื้น	วิธีการทำความชื้น: ใช้โครงสร้างความชื้นภายนอก ถ่ายโอนผ่านท่ออากาศข้อดีคือความเร็วคงที่และอิทธิพลต่ออุณหภูมิของกล่องด้านในมีขนาดเล็ก ดังนั้นอุณหภูมิที่เพิ่มขึ้นจะคงที่และผลของความชื้นจึงเหมาะสมที่สุด
	ท่อทำความชื้น: การออกแบบรูปตัวยูพร้อมรูโพรบที่มีอุณหภูมิสูงเกิน สายทำความร้อน และระบบทำความร้อนใช้วัสดุแบรนด์เดียวกันที่นำเข้า พร้อมฟังก์ชั่นป้องกันการแห้งเพื่อให้แน่ใจว่ามีอายุการใช้งานยาวนานและความทนทานยาวนานของท่อทำความชื้น
	การให้ความชื้นและความชุ่มชื้น: มีกล่องเติมน้ำแบบลิ้นชักระดับน้ำสามารถมองเห็นได้ด้วยตาเปล่าผ่านมาตราส่วนแสดงระดับของเหลวบนถังเก็บน้ำหมุนเวียนระดับน้ำจะถูกควบคุมโดยอัตโนมัติพร้อมระบบเตือนภัยขาดแคลนน้ำ
ระบบทำความเย็น	วิธีการทำความเย็น: ระบายความร้อนด้วยอากาศโดยใช้เครื่องแลกเปลี่ยนความร้อนคอมเพรสเซอร์
	คอมเพรสเซอร์: Tecumseh แบรนด์ฝรั่งเศส
	การหมุนเวียนของอากาศเย็น: ท่อลมหมุนเวียนแบบบังคับช่วยให้อากาศไหลกลับและการจ่ายอากาศอย่างราบรื่น ทำให้มั่นใจถึงความสม่ำเสมอของอุณหภูมิในห้องทำงาน
ระบบควบคุม	หน้าจอสัมผัส: OYO1000
	การควบคุมอุณหภูมิ: การปรับตัวเองด้วย PID โดยใช้เซ็นเซอร์ความต้านทานแพลทินัม Class A PT100
	ฟังก์ชัน: การทดสอบค่าคงที่และการทดสอบโปรแกรม การทดสอบค่าคงที่: เมื่อสภาพแวดล้อมการทดสอบต้องการเพียงอุณหภูมิและความชื้นเดียวเท่านั้น ให้เลือกโหมดนี้เพื่อตั้งค่าอุณหภูมิ ความชื้น และเวลาทำงานที่ต้องการ การทดสอบโปรแกรม: เมื่อสภาพแวดล้อมการทดสอบต้องการอุณหภูมิและความชื้นหลายระดับ ให้เลือกโหมดนี้เพื่อตั้งค่าอุณหภูมิ ความชื้น และเวลาทำงานของแต่ละโปรแกรมตัวดำเนินการสามารถตั้งค่าลำดับการทำงานของโปรแกรมและตั้งค่าโปรแกรมได้ถึง 100 กลุ่ม
การจัดเก็บข้อมูล	ด้วยอินเทอร์เฟซโค้งอุณหภูมิและความชื้น ข้อมูลการเปลี่ยนแปลงและกระบวนการสามารถบันทึก ด้วยอินเทอร์เฟซ R232 มาตรฐานหรืออินเทอร์เฟซการสื่อสารดิสก์ U ข้อมูลสามารถดาวน์โหลด
การป้องกันความปลอดภัย	ฟังก์ชั่นหน่วยความจำปิดเครื่อง, การป้องกันลำดับเฟส, การป้องกันการรั่วไหล, การป้องกันอุณหภูมิเกิน, การป้องกันการโอเวอร์โหลดของคอมเพรสเซอร์, การเตือนการขาดแคลนน้ำ, การป้องกันที่ผิดปกติ

ภาพรวมอุปกรณ์

ห้องทดสอบนี้ใช้สำหรับการทดสอบความเย็น ความร้อน ความชื้น และความแห้งของวัตถุดิบและอุปกรณ์ เช่น อิเล็กทรอนิกส์ ช่างไฟฟ้า เครื่องใช้ไฟฟ้า พลาสติก ฯลฯ มีวัตถุประสงค์เพื่อยืนยันความน่าเชื่อถือของผลิตภัณฑ์ในการจัดเก็บและขนส่งภายใต้การสลับอุณหภูมิสูงและต่ำ ความร้อนและความชื้น ซึ่งเป็นอุปกรณ์ทดสอบที่จำเป็นซึ่งเป็นไปตามมาตรฐานต่างๆ มากมาย

โครงสร้าง:

เครื่องนี้ใช้โครงสร้างห้องปิดที่มีคุณสมบัติดังต่อไปนี้:

A. มีช่วงการควบคุมอุณหภูมิและความชื้นที่กว้างมากเพื่อตอบสนองความต้องการที่หลากหลายของผู้ใช้

B. ใช้การปรับอุณหภูมิและโหมดควบคุมความชื้นที่สมดุลเฉพาะเพื่อปรับอุณหภูมิและความชื้นในอุดมคติความสามารถในการทำความร้อนและความชื้นมีเสถียรภาพและสมดุล การควบคุมอุณหภูมิและความชื้นมีความแม่นยำสูงและมีความเสถียรสูง

C. การเลือกวงจรทำความเย็นอัตโนมัติ: อุปกรณ์ควบคุมอัตโนมัติมีความสามารถในการเริ่มต้นวงจรทำความเย็นที่ทำงานโดยอัตโนมัติตามค่าอุณหภูมิที่ตั้งไว้สามารถเริ่มทำความเย็นได้โดยตรงภายใต้สภาวะอุณหภูมิสูง

เครื่องทำความเย็นใช้ชุดควบแน่นแบบระบายความร้อนด้วยอากาศพร้อมคอมเพรสเซอร์แบบปิดสนิท (นำเข้า)

ง. ประตูมีหน้าต่างสังเกตการณ์ ซึ่งสะดวกต่อการสังเกตสถานะการทดสอบของตัวอย่างทดสอบ

คำถามและคำตอบ

ถาม: อุปกรณ์นี้สามารถเข้าถึงอุณหภูมิเท่าใด
A: อุปกรณ์สามารถเข้าถึงได้ - 40 ~ 150 ℃

ถาม: ตัวเลือกขนาดสำหรับอุปกรณ์นี้มีอะไรบ้าง?
ตอบ: ขนาดของอุปกรณ์สามารถปรับแต่งได้ตามความต้องการของคุณ

ถาม: อุปกรณ์มีความผันผวนของอุณหภูมิมากหรือไม่?
ตอบ: ข้อกำหนดทางเทคนิคสำหรับความผันผวนของอุณหภูมิคือ ±0.5 ℃ เพื่อให้มั่นใจในความถูกต้องของการทดสอบ
