| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN4412 |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 30 ชุด / เดือน |
IEC 62196 รถยนต์ไฟฟ้า IPX9K ห้องทดสอบน้ำเข้า
การปฏิบัติตามมาตรฐานและข้อ
IEC 62196-1Ed.4CDV 2020 ข้อ 20.2
IEC 60529:1989 + A1:1999 + A2:2013 ข้อ 14.2.9
DIN40050-9
ISO20653
ภาพรวมอุปกรณ์
ห้องทดสอบนี้สอดคล้องกับ:IEC 60529:1989 + A1:1999 + A2:2013 ข้อ 14.2.9 และกำหนดโดย IEC 62196-1Ed.4CDV 2020 ข้อ 20.2, DIN40050-9, ISO20653 ระดับการป้องกัน IP ที่จัดเตรียมโดยเปลือกสำหรับ อุปกรณ์ไฟฟ้าในยานพาหนะทางถนน เพื่อป้องกันอุปกรณ์ไฟฟ้าภายในตู้ป้องกันผลกระทบจากวัตถุแปลกปลอมที่ไหลเข้า รวมถึงฝุ่น (ป้องกันวัตถุแปลกปลอม) ปกป้องอุปกรณ์ไฟฟ้าภายในตู้จากผลกระทบของน้ำ (การป้องกัน) กับน้ำ)
แอปพลิเคชัน:
ใช้เพื่อตรวจสอบเปลือกหุ้มของอุปกรณ์ไฟฟ้า (การทดสอบรหัสเสริม IP) และใช้สำหรับการทดสอบการกันน้ำของชิ้นส่วนไฟฟ้าและรถยนต์ภายใต้อุณหภูมิสูงและความดันสูง
ตัวอย่างทดสอบ:
ผลิตภัณฑ์ควรผ่านการทดสอบการกันน้ำระดับ IPX9 เช่น ชิ้นส่วนยานยนต์และรถจักรยานยนต์ อุตสาหกรรมไฟฟ้าและอิเล็กทรอนิกส์
วัสดุและโครงสร้าง:

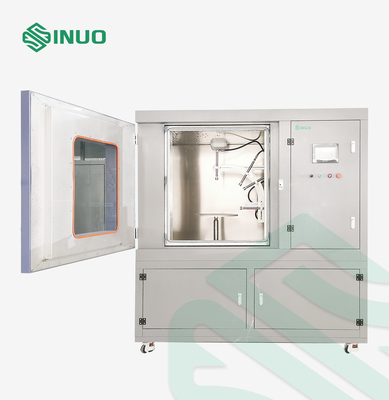

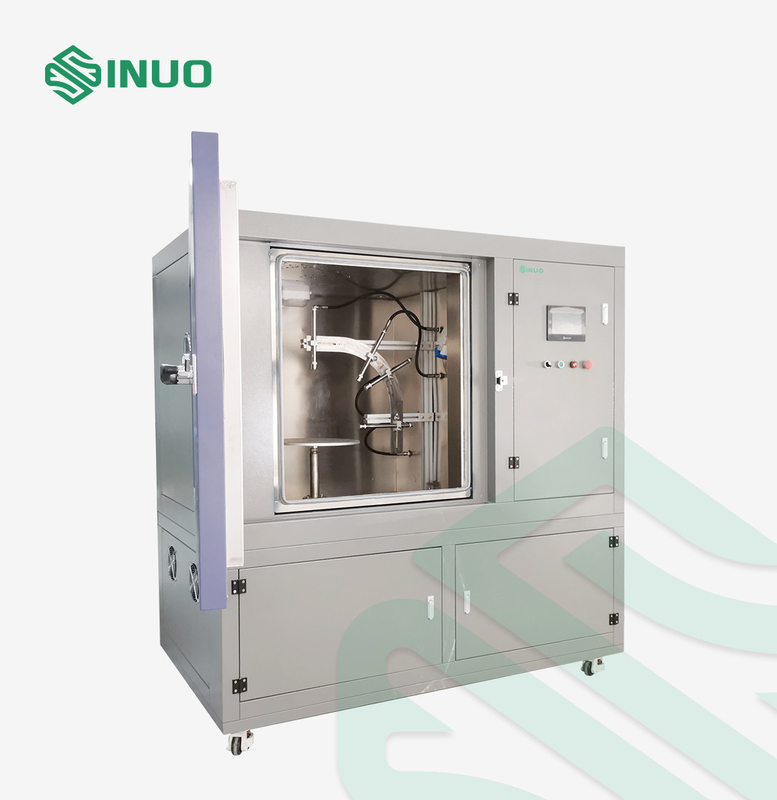

ตู้ภายนอกและภายในห้องทั้งหมดทำจากสแตนเลส SUS304 ส่วนบนของห้องทดสอบใช้สำหรับทดสอบและควบคุม ส่วนล่างของห้องทดสอบประกอบด้วยปั๊มแรงดันสูงและโซลินอยด์วาล์วนำเข้าจากอิตาลี อุณหภูมิคงที่และน้ำนิ่ง ถัง (สแตนเลส SUS304), มอเตอร์จานเสียง (มอเตอร์พานาโซนิค) และกลไกเกียร์ลดความเร็ว
การตั้งค่าการควบคุม อุณหภูมิของน้ำ การควบคุมหัวฉีด ความดัน เวลา ข้อกำหนดการไหลสามารถควบคุมได้โดย PLC และตั้งค่าบนหน้าจอสัมผัส 7 "Taiwan WEINVIEW หรือหน้าจอสัมผัสส่วนประกอบควบคุมอุตสาหกรรมที่สูงขึ้น
1. ห้องทดสอบประกอบด้วยห้องทดสอบ ถังเก็บน้ำ ส่วนควบคุม พื้นที่บัฟเฟอร์สำหรับการแยกน้ำออกจากผลิตภัณฑ์ และระบบเจ็ท
2. ขนาดห้องด้านใน: L 1000MM * W 1000MM * H 1000MM.
3. ขนาดห้องภายนอก: L 1500MM * W1200MM * H 1950MM.
4. ระบบเจ็ท: ประกอบด้วยปั๊มน้ำอุณหภูมิสูงแรงดันสูง เครื่องวัดแรงดันน้ำอุณหภูมิสูงแรงดันสูง โซลินอยด์วาล์วอุณหภูมิสูงแรงดันสูง ท่อไฮดรอลิกอุณหภูมิสูงแรงดันสูง
5. เส้นผ่านศูนย์กลางท่อ: 3/4”

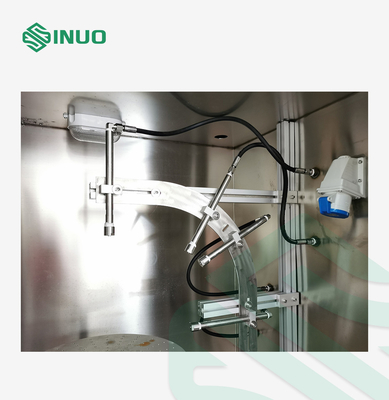

6. หัวฉีดเจ็ท :4 ชิ้น.
7. อุณหภูมิน้ำร้อน: RT ~ 80 ° C ± 5 ° C(ปรับอุณหภูมิเพิ่มและป้องกันน้ำล้น)
8. แรงดันน้ำเจ็ท: 80 ~ 100bar (8000 ~ 10000Kpa, 81.5-101.9kg / c㎡)
9. การไหลของน้ำ: 15±1 ลิตร/นาที (14-16 ลิตร/นาที)
10. ระยะเจ็ท: 100-200 มม. และสามารถปรับระยะหัวฉีดได้ด้วยตนเอง
11. มุมฉีดน้ำ: 0 °, 30 °, 60 °, 90 ° (มุมการทดสอบสามารถปรับได้ด้วยตนเอง) ตามเส้นแนวนอน กระจายรูหัวฉีดที่ทวนเข็มนาฬิกา ±0° ±30° ±60° ±90 ° มีวาล์วที่หัวฉีด สามารถตั้งโปรแกรมให้เจ็ทในทางกลับกันได้
12. เวลาทดสอบ: เจ็ทน้ำแต่ละมุม 30 วินาทีตามความต้องการมาตรฐาน แต่ระบบของเราสามารถตั้งค่าล่วงหน้าและปรับได้ 0 ~ 90 วินาที

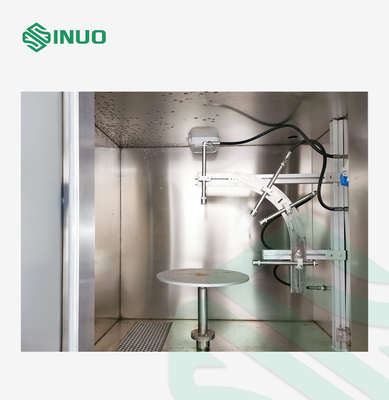

13. แผ่นเสียง: ต้องวางผลิตภัณฑ์บนจานหมุน ความจุแบริ่ง: ≤30Kgs
14. ความเร็วของแผ่นเสียง :5-17r/min (มอเตอร์ขับเคลื่อนกังหันหมุนช้า ควบคุมความเร็ว และปรับความเร็วตามความเหมาะสมด้วยตัวแปลงความถี่)
15. เส้นผ่านศูนย์กลางจานเสียง: Φ500mm
16. การควบคุมเวลาทำงาน: 1 นาที ~ 9999 นาที (ตั้งค่าล่วงหน้าและปรับได้)
17. ระบบหมุนเวียนน้ำเพื่อให้แน่ใจว่าใช้น้ำรีไซเคิล
18. พื้นผิวของเครื่องฉีดน้ำ: ด้านหน้าของผลิตภัณฑ์
19. เกจวัดแรงดันเจ็ท: สามารถแสดงแรงดันน้ำได้
20. ระบบควบคุม: การวิจัยและพัฒนาระบบควบคุมหน้าจอสัมผัสแบบอิสระ
21. ใช้กระจกเทมเปอร์เป็นผนังกันซึมของห้องด้านนอก และใช้สี่เหลี่ยมสแตนเลสเป็นโครงยึด
22. ประตูห้อง: ประตูกระจกนิรภัยภาพหน้าจอขนาดใหญ่ สังเกตสภาพและเวลาการทดสอบและติดตั้งที่ปัดน้ำฝน
