| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN4418 |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 20 ชุด/เดือน |

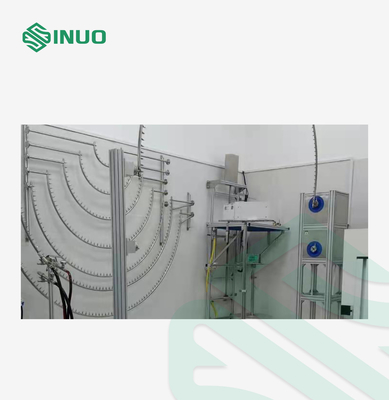

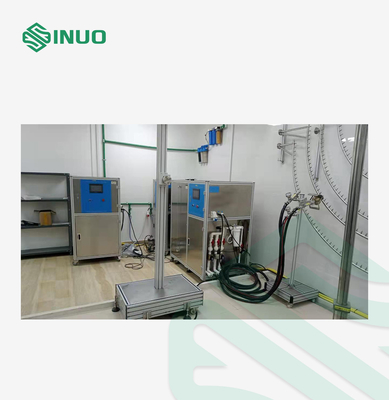

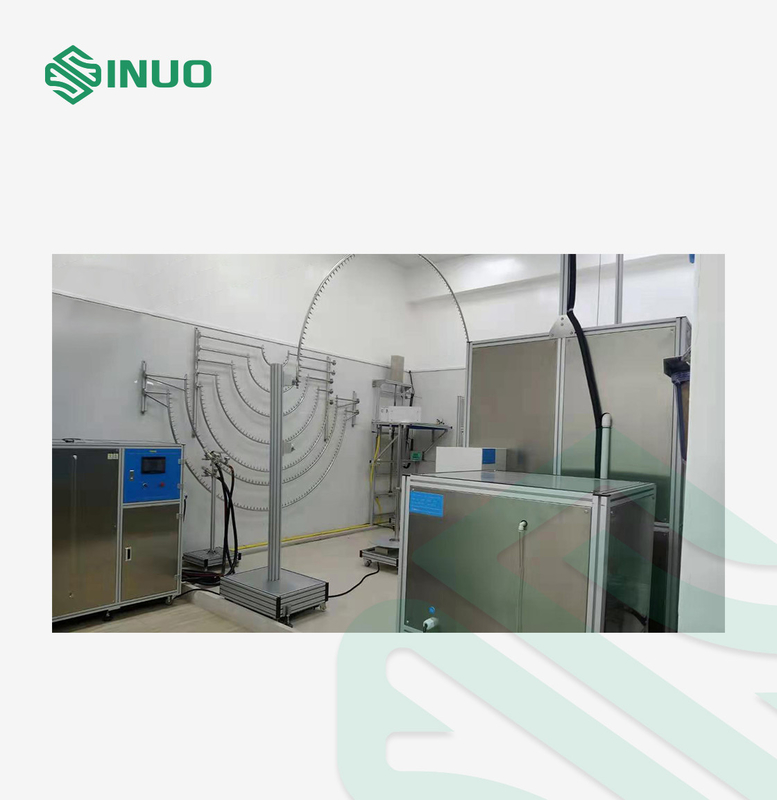

IEC 62196 รถยนต์ไฟฟ้าแบบบูรณาการ IPX1 ~ 8 ระบบทดสอบกันน้ำ
ปฏิบัติตามมาตรฐาน & ข้อ
IEC 62196-1Ed.4CDV:2020 ข้อ 20.2.
ภาพรวมอุปกรณ์
ระบบทดสอบการกันน้ำ IPX1~8 นี้สอดคล้องกับ IEC 60529:2013ระบบนี้รวมถึงต่อไปนี้:
| เลขที่ | ชื่อ | รหัสไอพี | ข้อสังเกต |
| 1. |
เครื่องทดสอบปริมาณน้ำฝนในแนวตั้ง
|
IPX1~2 |
ควบคุมโดยตู้ควบคุมบน IPX7 |
| 2 | เครื่องทดสอบหลอดสั่น | IPX3~4 |
ควบคุมโดยตู้ควบคุมบน IPX7 |
| 3 | หัวฉีดสเปรย์ | IPX3~4 | ควบคุมโดยตู้ควบคุมบน IPX7 |
| 4 | หัวฉีดท่อ | IPX5~6 | ควบคุมโดยตู้ควบคุมบน IPX7 |
| 5 | ห้องแช่แบบบูรณาการ & ถังจ่ายน้ำ & ตู้ควบคุม | IPX7 |
ขนาดห้องด้านใน: ควบคุมโดยตู้ควบคุมบน IPX7 |
| 6 | ถังแช่ลึก | IPX8 |
ควบคุมโดยตู้ควบคุมบน IPX7 |
| 7 | จานเสียง | อุปกรณ์เสริมสำหรับ IPX1~IPX6 |
ควบคุมโดยตู้ควบคุมบน IPX7 |
เครื่องทดสอบปริมาณน้ำฝนในแนวตั้ง
ภาพรวม:
อุปกรณ์ทดสอบนี้มีไว้เพื่อตรวจสอบการป้องกันหยดน้ำที่ตกลงมาในแนวดิ่งได้รับการออกแบบและผลิตตามข้อกำหนดมาตรฐาน IEC60529 IPX1 และ IPX2
1. การขึ้นและลงของกล่องน้ำหยดถูกควบคุมโดยมอเตอร์
2. ตัวกรองละเอียดสแตนเลสสำหรับกรองสิ่งสกปรก
3. ใช้ลมอัดเพื่อเป่าน้ำเข็มเพื่อป้องกันสารทำปฏิกิริยากับน้ำและเข็มปิดกั้นบรรยากาศ
4. หัวฉีดเข็มทางการแพทย์สแตนเลสทั่วไป หาซื้อง่าย ไม่เป็นสนิมง่าย
5. หัวฉีดเข็มและที่นั่งหัวฉีดเข็มโดยใช้การเชื่อมต่อแบบเทเปอร์ สามารถเปลี่ยนได้ง่ายโดยไม่ต้องใช้เครื่องมือ สามารถเปลี่ยนหัวฉีดเข็มที่เสียหายแต่ละชิ้นได้อย่างรวดเร็ว
พารามิเตอร์ทางเทคนิค:
| แอปพลิเคชัน | ใช้สำหรับดำเนินการทดสอบ IPX1, IPX2 |
| พื้นที่ฝนตก | 1200mmX1200mm |
| วัสดุถัง | เหล็กกล้าไร้สนิม |
| หยดน้ำ | ￠0.4มม |
| ระยะรู | 20มม |
| การไหลของน้ำฝน | 1 มม./นาที, 3 มม./นาที, พารามิเตอร์ที่ผู้ใช้ตั้ง (ข้อผิดพลาด: + 0.5 มม. / นาที) |
| ความสูงของน้ำหยด | 200 มม. (ควบคุมอัตโนมัติโดยอุปกรณ์ทดสอบ) |
| เวลาทดสอบ | 10 นาที สามารถตั้งค่าได้ตามความต้องการ |
| การระบายน้ำ | เทน้ำออกจากถังโดยอัตโนมัติหลังจากการทดสอบเสร็จสิ้น |
| วัสดุตัวเครื่อง | โลหะผสมอลูมิเนียมอุตสาหกรรม |
| ขนาด (กxยxส) | กำหนดเอง |
| โครงสร้างเครื่อง | ติดผนัง |
เครื่องทดสอบหลอดสั่นได้รับการออกแบบและผลิตตามข้อกำหนดมาตรฐานของ IEC60529 IPX3 และ IPX4
ส่วนท่อสั่นของอุปกรณ์นี้ควบคุมโดยมอเตอร์แบบปรับความเร็วได้และกลไกข้อต่อข้อเหวี่ยงอุปกรณ์นี้กำลังสวิงกลับจากตำแหน่ง ±60° ไปยังอีกอันหนึ่งซึ่งอยู่ที่ ±175° ด้วยความเร็วที่มาตรฐานกำหนดผ่านมุมการปรับของเครื่องจักร
การปรับมุมมีความแม่นยำโครงสร้างมั่นคงแข็งแรงทนทานร่วมมือกับเครื่องเล่นแผ่นเสียงซึ่งสามารถหมุนได้ 90°
พารามิเตอร์ทางเทคนิค:
| เลขที่ | รายการ | พารามิเตอร์ |
| 1 | น้ำประปา |
อัตราการไหลของน้ำ＞10L/min±5% น้ำสะอาดไม่รวม อุปกรณ์นี้มีหน่วยกรองน้ำสะอาด |
| 2 | รูเข็ม | Φ0.4mm |
| 3 | รวมมุมของสองรู | IPX3:120°;IPX4:180° |
| 4 | มุมแกว่งของท่อสั่น |
สูงสุดสามารถตั้งค่าล่วงหน้าได้ ±175° (หมายเหตุ: มาตรฐานต้องการ IPX3:120°; IPX4:360° แต่เนื่องจากมีแท่นหมุนอยู่ใต้ท่อสั่นระหว่างการทดสอบ ดังนั้น 360° จึงไม่สามารถบรรลุผลได้ในระหว่างการทดสอบจริง หากไม่มีแท่นหมุน ก็จะสามารถทำได้ 360°) |
| 5 | ความเร็วฝนตก |
IPX3: 4 วินาที/ครั้ง (2×120°); IPX4: 12 วินาที/ครั้ง (2×360°); |
| 6 | การไหลของน้ำ | สามารถตั้งค่าตามขนาดของลูกตุ้มและจำนวนรูสลัก (0.07 ลิตร/นาทีต่อรู) |
| 7 | เวลาทดสอบ | 0.01S～99 ชั่วโมง 59 นาที สามารถตั้งค่าล่วงหน้าได้ |
| 8 | ระดับความดัน | 0~0.25MPa |
| 9 | ข้อกำหนดของไซต์ |
ห้องทดสอบการกันน้ำ IP โดยเฉพาะ พื้นควรเรียบและมีไฟส่องสว่าง 10A สวิตช์กันน้ำรั่ว (หรือเต้ารับ) ใช้สำหรับอุปกรณ์มีฟังก์ชั่นการไหลเข้าและการระบายน้ำที่ดีการติดตั้งภาคพื้นดิน |
| 10 | พื้นที่ | ตามหลอดสั่นที่เลือก |
| เลขที่ | รายการ | พารามิเตอร์ |
| 1 | น้ำประปา | อัตราการไหลของน้ำคือน้ำสะอาด 50～150kpa โดยไม่รวม |
| 2 | พารามิเตอร์หัวฉีดสเปรย์ |
เส้นผ่านศูนย์กลางภายนอก: Ф102mM เส้นผ่านศูนย์กลางทรงกลม: SФ75.5mm มีรูตรงกลาง และมีรู 24 รูในวงกลมภายในของรู ซึ่งมุมรวมคือ 30°มี 96 รูในวงกลมภายนอกของรู ซึ่งมุมรวมคือ 15°รวม 121 หลุม เส้นผ่านศูนย์กลางรู: Ф0.5มม มันทำจากทองเหลือง |
| 3 | การไหลของน้ำ | 10L/min±5%, Flow meter สามารถปรับได้ |
| 4 | ช่วงของมาตรวัดความดัน | 0～0.4เมกะปาสคาล |
| 5 | แผ่นกั้น | ถอดออกได้ |
| 6 | ระดับความดัน | 0~0.25MPa |
| 7 | ข้อกำหนดของไซต์ |
ห้องทดสอบการกันน้ำ IP โดยเฉพาะ พื้นควรเรียบและมีไฟส่องสว่าง มีฟังก์ชั่นการไหลเข้าและการระบายน้ำที่ดี |
ภาพรวม:
หัวฉีดท่อได้รับการออกแบบและผลิตตามมาตรฐาน IEC60529 IPX5 และ IPX6
พารามิเตอร์ทางเทคนิค:
| เลขที่ | รายการ | IPX5 | IPX6 |
| 1 | น้ำประปา |
อัตราการไหลของน้ำ ＞ 12.5L/min±5% น้ำสะอาดไม่รวม สามารถทำได้ด้วยถังเก็บน้ำสแตนเลสและอุปกรณ์แรงดัน |
อัตราการไหลของน้ำ > 100L/min±5% น้ำสะอาดไม่รวม สามารถทำได้ด้วยถังเก็บน้ำสแตนเลสและอุปกรณ์แรงดัน |
| 2 | เส้นผ่านศูนย์กลางของหัวฉีด | Ф6.3มม | Ф12.5มม |
| 3 | การไหลของน้ำ | 12.5 ± 0.625L / นาที, เครื่องวัดการไหลสามารถปรับได้ | 100±5 L/min,เครื่องวัดอัตราการไหลสามารถปรับได้ |
| 4 | ระยะห่างจากหัวพ่นถึงตู้ | 2.5~3ม | 2.5~3ม |
| 5 | เวลาทดสอบ | ไม่น้อยกว่า 1 นาที/ตร.ม. (ไม่น้อยกว่า 3 นาที) | ไม่น้อยกว่า 1 นาที/ตร.ม. (ไม่น้อยกว่า 3 นาที) |
| 6 | ระดับความดัน | 0~0.25MPa | 0~0.25MPa |
| 7 | ข้อกำหนดของไซต์ |
ห้องทดสอบการกันน้ำ IP โดยเฉพาะที่มีความกว้างมากกว่า 3 ม. มีฟังก์ชั่นการไหลเข้าและการระบายน้ำที่ดี |
ห้องทดสอบการกันน้ำ IP โดยเฉพาะที่มีความกว้างมากกว่า 3 ม. มีฟังก์ชั่นการไหลเข้าและการระบายน้ำที่ดี |

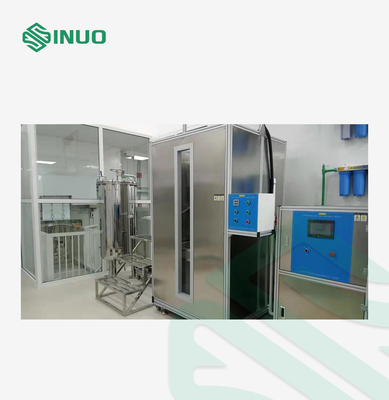

1. ระบบจ่ายน้ำและควบคุมอัจฉริยะใช้ได้กับ:
(a) การจ่ายน้ำสำหรับการทดสอบการกันน้ำ IPX1~IPX6
(b) การทดสอบการแช่น้ำ IPX7
(c) ที่เก็บน้ำสำหรับการทดสอบความหนาแน่นของน้ำ IPX8
(d) การควบคุมอัตโนมัติสำหรับอุปกรณ์กันน้ำทั้งหมด
2. วิธีการจ่ายน้ำ: จ่ายน้ำอุณหภูมิคงที่, จ่ายน้ำไหลคงที่, จ่ายน้ำแรงดันคงที่
3. กระบวนการควบคุมการจ่ายน้ำ: หลังจากที่ผู้ใช้ตั้งค่าอุณหภูมิของน้ำ ค่าการไหลของน้ำ และค่าแรงดันน้ำบนหน้าจอสัมผัสแล้ว ระบบควบคุมอุณหภูมิ มิเตอร์อิเล็กทรอนิกส์หรือมาตรวัดแรงดันดิจิตอลจะตรวจสอบค่าปัจจุบันตามเวลาจริง อ่านค่าลงใน PLC ผ่านการแปลงข้อมูล จากนั้นปรับความเร็วในการหมุนของปั๊มโดยอัตโนมัติผ่านตัวแปลงความถี่
4. การควบคุมอุณหภูมิของน้ำ: ระบบ PID จะควบคุมและตรวจจับอุณหภูมิของน้ำโดยอัตโนมัติ ช่วง: อุณหภูมิห้อง ~ 65 ℃ (± 3 ℃)
5. มีการไหลขนาดใหญ่และไหลขนาดเล็กสองทางน้ำประปา
6. น้ำประปาไหลขนาดใหญ่:
(a) ใช้ได้กับการทดสอบสเปรย์น้ำแรงระดับ IPX5~IPX6 และการฉีดน้ำของ IPX8
(b) ช่วงการไหล: 10~100L/min
(c) ความแม่นยำในการไหล: ±0.5L/min
(d) Flowmeter: เครื่องวัดการไหลของกังหัน
(e) ปั๊มน้ำ: ปั๊มหอยโข่งสแตนเลส
7. น้ำประปาไหลขนาดเล็ก:
(a) ใช้ได้กับการทดสอบกันน้ำ IPX1~IPX4
(b) ช่วงการไหล: 1~10L/min
(c) ความแม่นยำในการไหล: ±0.5L/min
Flowmeter: เครื่องวัดการไหลของกังหัน
(d) ปั๊มน้ำ: ปั๊มหอยโข่งสแตนเลส
8. ถังเก็บน้ำ:
(a) ใช้ได้กับการเก็บน้ำของการทดสอบสเปรย์น้ำแรง IPX5~IPX6, การฉีดน้ำของ IPX8, IPX7 การแช่
(b) หน้าต่างสังเกตการณ์: หน้าต่างกระจกแกร่ง
(c) เกจวัดความลึก: สแตนเลส
(d) การควบคุมระดับของเหลว: สวิตช์ลูกลอย + ท่อน้ำล้น
9. ตัวยึดยกอัตโนมัติ IPX7
10. การควบคุม IPX8
(a) ช่วงความดัน: 0~0.6Mpa
(ข) ช่วงเวลา: 0~999999 วินาที
11. ตู้ควบคุม:
(a) การตรวจจับการไหล: สัญญาณตอบรับการไหลผ่านเครื่องวัดการไหลแบบอิเล็กทรอนิกส์
(b) การตั้งค่าการไหล: ตั้งค่าบนหน้าจอสัมผัส
(c) การตรวจจับอุณหภูมิ: PID
(d) ผู้ควบคุม: Mitsubishi PLC
(e) ส่วนต่อประสานที่เป็นมิตร: หน้าจอสัมผัสสีขนาด 7 นิ้ว
(f) ฟังก์ชั่นการควบคุม: จ่ายน้ำอุณหภูมิคงที่, จ่ายน้ำไหลคงที่, จ่ายน้ำแรงดันคงที่, และควบคุมเวลาทดสอบ
(g) ฟังก์ชั่นการป้องกัน: การป้องกันการรั่วไหล, การป้องกันการโอเวอร์โหลด, การป้องกันการลัดวงจร
12. ตัวกรอง: เปลือกสแตนเลส, แกนกรองละเอียด
13. วัสดุตัวเครื่อง: โลหะผสมอลูมิเนียมอุตสาหกรรม
14. ขนาดภายนอก: 1400mmX750mmX1600mm
15. แหล่งจ่ายไฟ: สามเฟส AC 380V, 50Hz
ภาพรวม:
หัวฉีดพ่นได้รับการออกแบบและผลิตตามมาตรฐาน IEC60529 IPX8
พารามิเตอร์ทางเทคนิค:
1 ภาชนะรับความดัน: ถังสแตนเลส
2 ช่วงการปรับแรงดัน: 0 ~ 5bar (สามารถปรับแต่งได้)
3 ระบบแรงดัน: ปั๊มสแตนเลส + ตัวแปลงความถี่
ความแม่นยำของมาตรวัดความดัน 4 ระดับ: 0.25 องศา, ช่วง: 6bar
5 เวลาทดสอบ: 0-99 นาที
แรงดันสูงสุด 6 ระดับ: 5bar
7 การป้องกันแรงดัน: การป้องกันสวิตช์แรงดัน
8 เชื่อมต่อกับอุปกรณ์จ่ายน้ำโดยการเชื่อมต่อท่อลวดเหล็กแรงดันสูง 3/4
จานเสียง
ภาพรวม:
แท่นหมุนปรับเอียงได้คืออุปกรณ์เสริมที่จำเป็นสำหรับการทดสอบ IPX1~IPX6
พารามิเตอร์ทางเทคนิค
| เส้นผ่านศูนย์กลางแผ่นเสียง | กำหนดเอง |
| ความเร็วของแผ่นเสียง | 1 รอบต่อนาที |
| มุมเอียง | สามารถบรรลุ 0° และ 15° |
| ทดสอบมุมการหมุน | 90° หมุนต่อเนื่อง |
| วัสดุตัวเครื่อง | โลหะผสมอลูมิเนียมอุตสาหกรรม |
| ขนาด (กxยxส) | 1200X1200X250มม |
| ฐานอลูมิเนียมมีล้อ | |
| การควบคุมแบบพลิกกลับได้ การควบคุมการเคลื่อนที่แบบหมุนโดยตู้ควบคุม | |
รายละเอียด:
