| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN1013B |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 30 ชุด / เดือน |

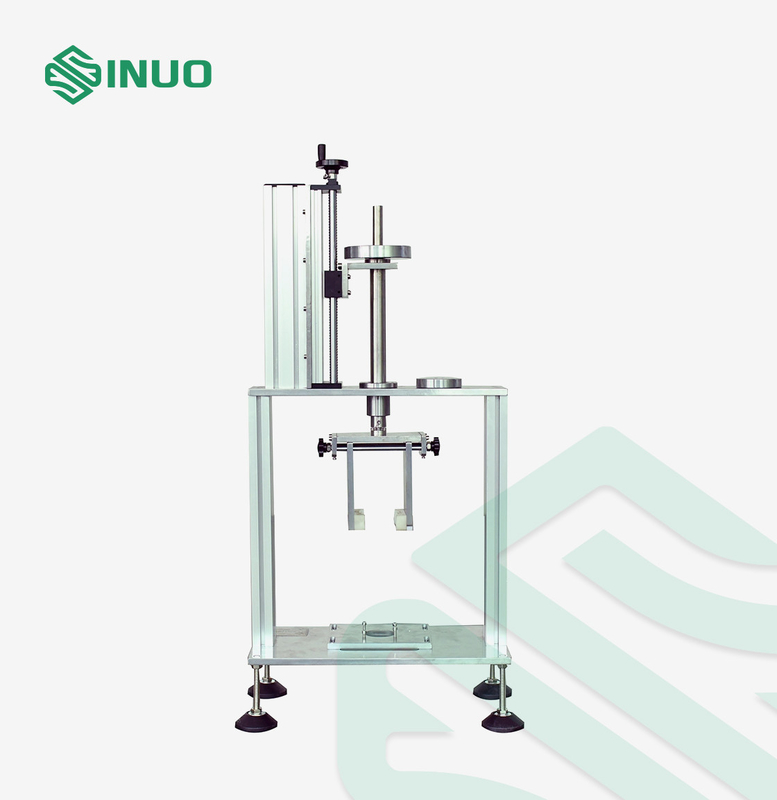

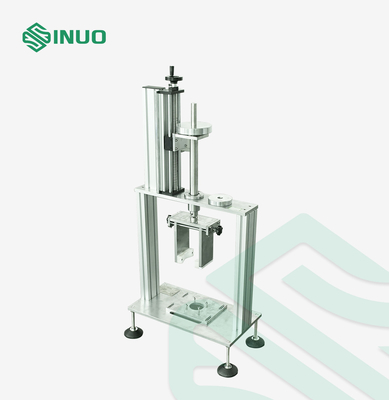

IEC 62196 แรงถอนยานพาหนะไฟฟ้าและอุปกรณ์ทดสอบการตรวจสอบการล็อค
การปฏิบัติตามมาตรฐานและข้อ
IEC 62196-1:2020 ข้อ 16.16
ภาพรวมอุปกรณ์
IEC 62196-1Ed.4CDV 2020 ข้อ 16.16 กำหนดให้ใช้เครื่องมือทดสอบแรงถอนออก

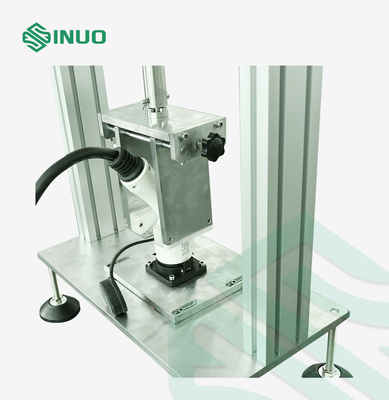

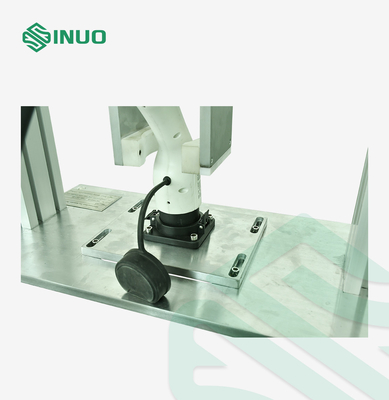

หลักการทดสอบ: ติดตั้งอุปกรณ์เสริมแบบตายตัว (เต้ารับหรือทางเข้ารถยนต์) โดยให้อุปกรณ์เสริมสำหรับการผสมพันธุ์เคลื่อนลงไปในแนวตั้งในแนวตั้งระหว่างขั้นตอนแรกของการเสียบวางน้ำหนักหลักไว้ที่ 9,2 กก. อย่างเหมาะสมบนอุปกรณ์เสริมการผสมพันธุ์หากอุปกรณ์เสริมที่เคลื่อนที่ไม่ได้ป้อนอุปกรณ์เสริมที่ติดอยู่กับที่ไปยังตำแหน่งที่ต้องการ ให้น้ำหนักเสริม 0.8 กก. ตกลงมาจากความสูง 5 ซม. ลงบนน้ำหนักหลักจากนั้นอุปกรณ์เสริมที่เคลื่อนที่จะต้องป้อนอุปกรณ์เสริมที่ติดอยู่กับที่ไปยังตำแหน่งที่จำเป็นในการยึดหน้าสัมผัสอย่างเหมาะสม
พารามิเตอร์ทางเทคนิค
| มาตรฐานประยุกต์ | IEC 62196-1 Ed.4 CDV 2020 |
| ข้อประยุกต์ | ข้อ 16.16 |
| ถอนกำลังน้ำหนัก | 1กก. |
| แรงแทรกน้ำหนัก | 9.2กก. |
| น้ำหนักเสริมการแทรก | 0.8กก. |
| ปลั๊กทดสอบอุปกรณ์ | กำหนดเอง |
|
A. การทดสอบแรงแทรก: 1. อุปกรณ์แรงเสียบคงที่สำหรับซ็อกเก็ตหรือซ็อกเก็ตอินพุตของเครื่องใช้ไฟฟ้า 2. ชุดบังคับน้ำหนัก: 9.2 กก. น้ำหนักเสริม 0.8 กก. 3. ขีด จำกัด ความสูงของน้ำหนักเสริม: 50mm 4. น้ำหนัก 2 กก. |
|
|
B. การทดสอบแรงถอน: 1. แบ่งส่วนกลไกของ SN1013 ตาม IEC 62196-1 :2020 รูปที่ 13 2. แชร์ปลั๊กทดสอบสำหรับ SN1013 3. ถ่วงน้ำหนัก ทำอุปกรณ์ยก (เกจ + ตะขอ + น้ำหนัก) เป็น 9 กก. และน้ำหนักเสริม 1 กก. 4. น้ำหนัก 1กก. |
|
รายละเอียด:
