| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN2210-2 |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 30 ชุด / เดือน |
IEC 62196 Jointed Test Probe สำหรับการทดสอบตัวเชื่อมต่อรถยนต์ไฟฟ้า
การปฏิบัติตามมาตรฐานและข้อ
IEC 62196-1Ed.4CDV 2020 ข้อ 10.1
ภาพรวมอุปกรณ์

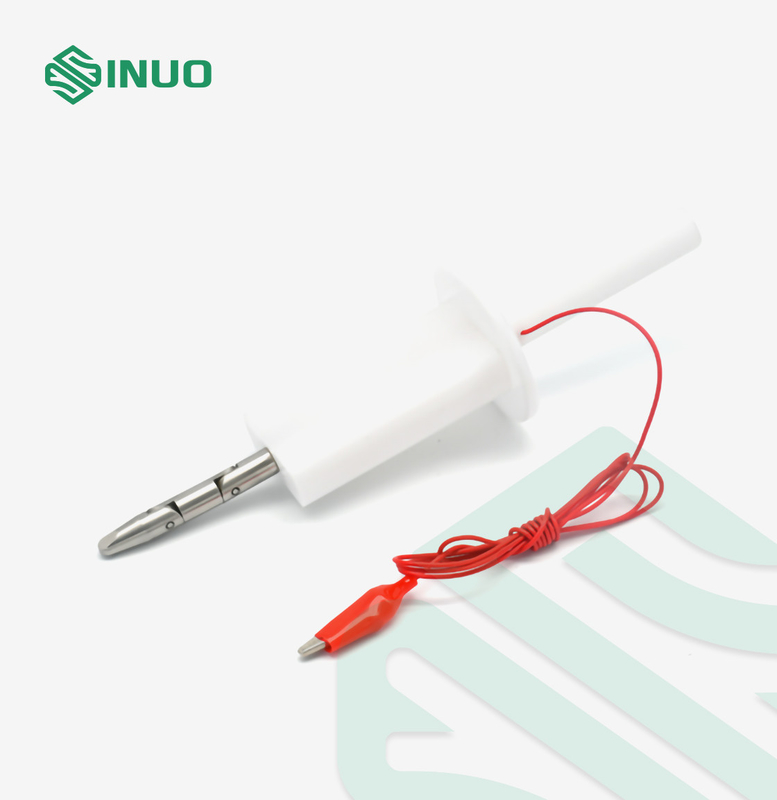

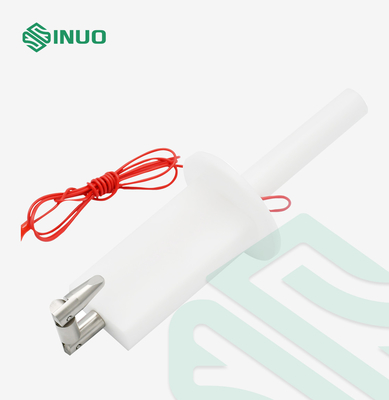

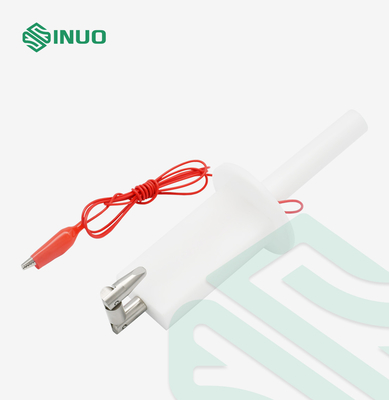

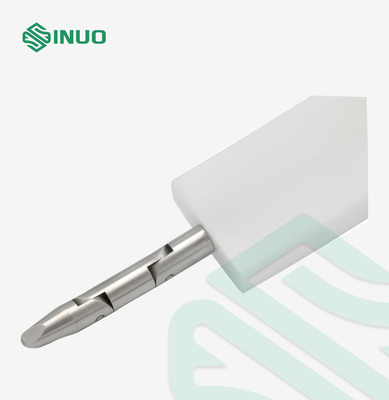

นี่คือการทดสอบนิ้วที่แม่นยำตามมาตรฐานต่างๆ เช่น IEC 62196-1Ed.4CDV 2020 ข้อ 10.1หัววัดนี้มีวัตถุประสงค์เพื่อตรวจสอบการป้องกันขั้นพื้นฐานจากการเข้าถึงชิ้นส่วนที่เป็นอันตรายนอกจากนี้ยังใช้เพื่อตรวจสอบการป้องกันการเข้าถึงด้วยนิ้วหัววัดนิ้วทดสอบนี้ประกอบด้วย dito, นิ้ว, ฐาน และด้ามจับหุ้มฉนวน ซึ่งจำลองลักษณะของมือมนุษย์มีข้อต่อที่ขยับได้ 2 ข้อ ซึ่งสามารถโค้งงอได้ 90°
ปรับแต่งได้: สามารถใช้สำหรับการทดสอบป้องกันไฟฟ้าช็อตเมื่อติดตั้งคลิปจระเข้ที่ปลายด้ามจับ หรือใช้สำหรับการทดสอบการป้องกันตัวเครื่องเมื่อเปิดรูเกลียวของ M6 ที่ปลายด้ามจับ (เชื่อมต่อกับไดนาโมมิเตอร์แบบดึงและดัน ).
พารามิเตอร์ทางเทคนิค
| แบบอย่าง | SN2210-2 |
| ชื่อ | โพรบทดสอบ B |
| ร่วม 1 | 30±0.2 มม. |
| ข้อต่อ2 | 60±0.2 มม. |
| ความยาวนิ้ว | 80±0.2 มม. |
| ปลายนิ้วทำให้ยุ่งเหยิง | 180±0.2 มม. |
| ทรงกระบอก | R2±0.05 มม. |
| ทรงกลม | R4±0.05 มม. |
| ปลายนิ้วตัดมุมเอียง | 37o0 -10′ |
| ปลายนิ้วเรียว | 14o0 -10′ |
| เส้นผ่านศูนย์กลางนิ้วทดสอบ | Ф12 0 -0.05 |
| เส้นผ่านศูนย์กลางมาตรา AA | Ф50 mm |
| ความกว้างมาตรา AA | 20±0.2mm |
| เส้นผ่านศูนย์กลางของแผ่นกั้น | Ф75±0.2 มม. |
| ความหนาของแผ่นกั้น | 5±0.5 มม. |
| มาตรฐานประยุกต์ | IEC 61032, IEC60529-1 เป็นต้น |
รายละเอียด:
