| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN2117-300V100A |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 30 ชุด / เดือน |
IEC 62196 ตู้โหลด Capacitive อุปนัยแบบต้านทานสำหรับรถยนต์ไฟฟ้า
การปฏิบัติตามมาตรฐานและข้อ
IEC 62196-1 Ed.4CDV 2020 ข้อ 22.
ภาพรวมอุปกรณ์
ตู้รับน้ำหนักนี้เป็นไปตาม IEC 62196-1:2020 ข้อ 22. ใช้ในการประมวลผลการทดสอบความสามารถในการแตกหักของปลั๊ก ซ็อกเก็ต สวิตช์ คอนเนคเตอร์ รีเลย์ และส่วนอื่นๆตู้เก็บสัมภาระมีเอาต์พุตกำลังไฟฟ้าแบบเฟสเดียวและอินพุตโหลดแบบเฟสเดียว และโหลดสามารถแบ่งออกเป็นโหลดแบบต้านทาน แบบเหนี่ยวนำหรือแบบประจุไฟฟ้าได้

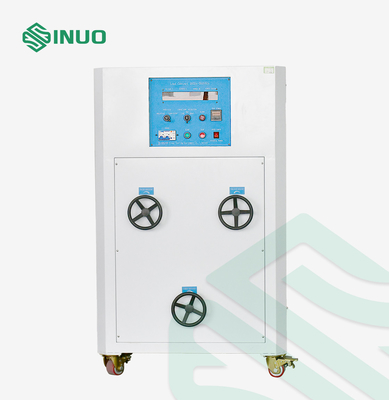

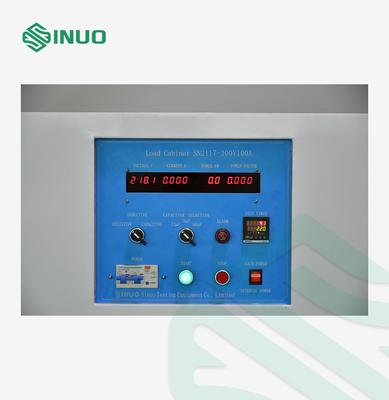

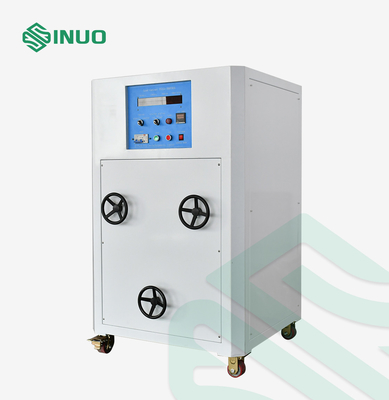

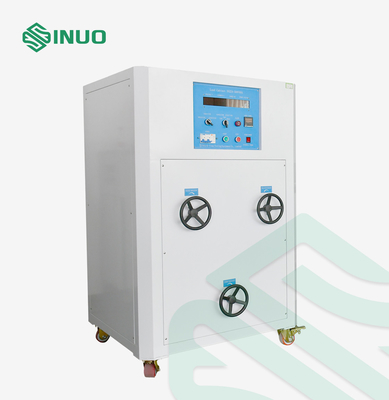

ตู้รับน้ำหนักใช้โครงสร้างแบบตู้ ขนาดกว้าง 900 มม. x ลึก 900 มม. x สูง 1470 มม.ตัวตู้ทำจากแผ่นเหล็กกดและพ่นมีล้อเบรค 4 ล้อที่ด้านล่างของตู้เพื่อความสะดวกในการเคลื่อนย้ายหรือยึดด้านหน้าส่วนบนของตู้เป็นแผงควบคุม บนแผงควบคุม มีสวิตช์มิเตอร์ สวิตช์โหลด โวลต์มิเตอร์แสดงผลแบบดิจิตอลอัจฉริยะ แอมมิเตอร์ มิเตอร์วัดกำลัง มิเตอร์วัดกำลัง ตัวนับการเปิดเครื่อง ปุ่มเอาท์พุตปัจจุบัน ปุ่มหยุดปัจจุบัน, ประเภทโหลด (ตัวต้านทาน, อุปนัยหรือตัวเก็บประจุ) สวิตช์เลือก, สวิตช์เลือกตัวเก็บประจุ, สัญญาณเตือน ฯลฯ ภายในตู้มีตัวเหนี่ยวนำ, ความจุ, ระบบรวมตัวต้านทาน, กลไกการกระจายความร้อนลมแรง, องค์ประกอบควบคุมไฟฟ้าต่างๆ, วงจรควบคุม บอร์ดและบล็อกสายไฟขาออก ฯลฯ
พารามิเตอร์ทางเทคนิค
| ไม่.: | สิ่งของ | พารามิเตอร์ |
| 1 | แหล่งจ่ายไฟ | เฟสเดียว AC220V/50Hz พร้อมสายกราวด์ |
| 2 | ช่อง | 1 ช่อง |
| 3 | โวลต์มิเตอร์แบบดิจิตอล | 0 ~ 300V ความแม่นยำ ±0.5% |
| 4 | แอมป์มิเตอร์แบบดิจิตอล | 0 ～ 100A ความแม่นยำ ±0.5% |
| 5 | เครื่องวัดกำลังแสดงผลแบบดิจิตอล | 0 ~ 30KW ความแม่นยำ ±0.5% |
| 6 | เครื่องวัดค่ากำลังแสดงผลแบบดิจิตอล | 0.3 ～ 0.999 ความแม่นยำ ±0.5% |
| 7 | โหมดโหลด | ตัวต้านทาน, อุปนัย, คาปาซิทีฟสามในหนึ่งเดียว, สลับได้ |
| 8 | โหลดตัวเก็บประจุ | 70uf, 140uf, 7.3uf สามารถสลับได้ |
| 9 | โหลดโหมดเอาต์พุต | พลังงานแต่ละอัน (ต่อเนื่อง) / ช่วงเวลาสามารถสลับได้ |
| 10 | ตัวจับเวลา | 0 ~ 9999 ครั้ง สามารถตั้งค่าล่วงหน้าได้ |
| 11 | ความจุกำลังโหลด | เดี่ยว 40KVA |
| 12 | ขีด จำกัด สูงสุดของกระแสไฟขาออก | 100A เมื่อเกิน 105A มันจะตัดโดยอัตโนมัติ |
| 13 | สภาพแวดล้อมในการทำงาน | อุณหภูมิ: + 5 ～ + 40 ℃;ความชื้นสัมพัทธ์: (20 ~ 90)% RH;ความดันบรรยากาศ: 80 ～ 106kpa;ไม่มีการสั่นสะเทือนรุนแรง ไม่มีการสั่นสะเทือน ไม่มีการรบกวนทางแม่เหล็กไฟฟ้า ไม่มีฝุ่น ไม่ระเบิด ไม่มีก๊าซกัดกร่อน กระจายความร้อนได้ดี |
คำถามและคำตอบ
ถาม: โหมดโหลดเอาต์พุตคืออะไร?
A: พลังงานแต่ละอัน (ต่อเนื่อง) / ช่วงเวลาสามารถเปลี่ยนได้
ถาม: อะไรคือโหลด capacitive?
A: มันคือ70uf, 140uf, 7.3uf สามารถเปลี่ยนได้
