| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN1005 |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 30 ชุด / เดือน |
IEC62196 อุปกรณ์ทดสอบความจุปลั๊กและขั้วต่อสำหรับรถยนต์ไฟฟ้า
การปฏิบัติตามมาตรฐานและข้อ
IEC 62196-1 Ed.4CDV 2020 ข้อ 22, 23.2, 23.3, รูปที่ 15, ตารางที่ 8 และตารางที่ 9
IEC 62196-3Ed.4CDV2020 ข้อ 22 และ 23
IEC 60309-1: 2012 ข้อ 20 และข้อ 21

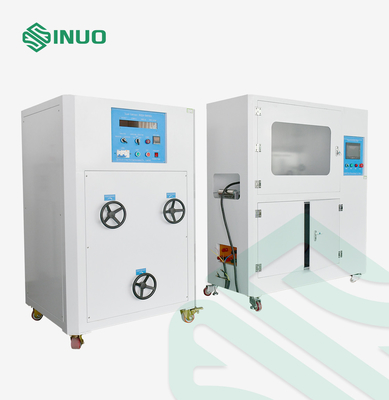

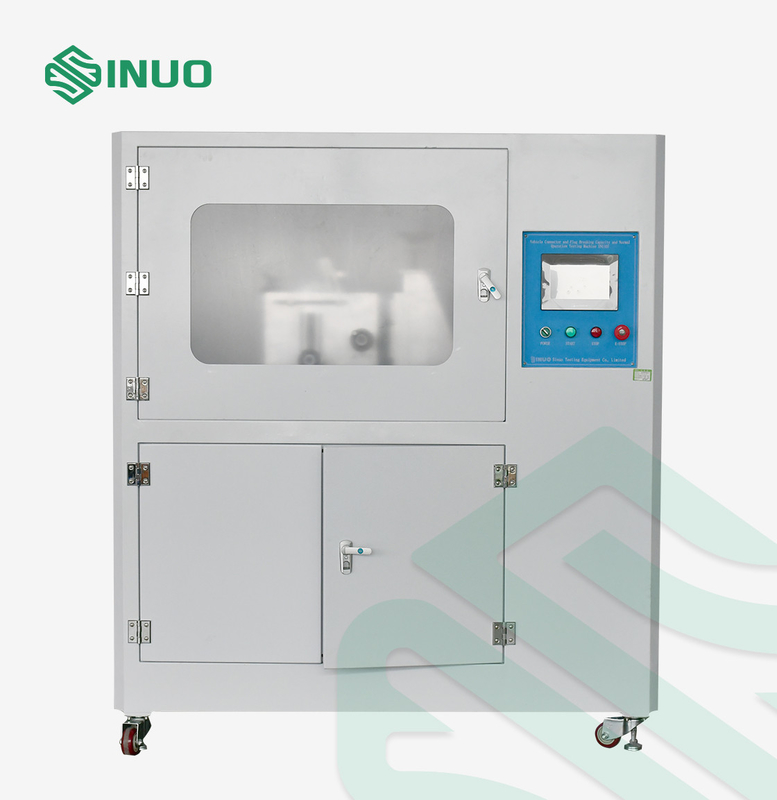

ภาพรวมอุปกรณ์
อุปกรณ์ทดสอบนี้เป็นไปตามข้อกำหนดของ IEC 62196-3: 2020 ข้อ 22 และ 23, IEC62196-1: 2020 ข้อ 22 และข้อ 23, IEC60309-1: 2012 ข้อ 20 และข้อ 21 เป็นต้น
ใช้เพื่อตรวจสอบว่าอุปกรณ์ไฟฟ้า เช่น ส่วนต่อประสานการชาร์จรถยนต์ไฟฟ้า ปลั๊กอุตสาหกรรม เต้ารับ และข้อต่อสามารถทนต่อความเครียดทางกล ไฟฟ้า และความร้อนที่เกิดขึ้นระหว่างการทำงานปกติโดยไม่มีการสึกหรอมากเกินไปหรือผลกระทบที่เป็นอันตรายอื่นๆ หรือไม่
เซอร์โวมอเตอร์ขับเคลื่อนกลไกเพื่อให้ตัวอย่างทดสอบทำซ้ำการแทรกและการถอนสามารถใช้โหลดภายนอกสำหรับการทดสอบความสามารถในการแตกหักได้สามารถตั้งค่าเวลาเปิด/ปิด ความเร็วทดสอบ จังหวะ และมุมบนหน้าจอสัมผัสได้
อุปกรณ์นี้ใช้กลไกขับเคลื่อนเซอร์โวมอเตอร์ ตัวอย่างสำหรับเสียบเชิงเส้นและดึงการทำงานซ้ำๆ สามารถเชื่อมต่อกับการทดสอบการเปิดและปิดโหลดเวลาเปิด-ปิด ความเร็วทดสอบ จังหวะ และมุม สามารถตั้งค่าล่วงหน้าได้ผ่านหน้าจอสัมผัส
แหล่งจ่ายไฟ: AC220V±10%/50-60Hz, อุณหภูมิในการทำงาน 0-40 ℃ ความชื้น 30%-90%;
ขนาดลักษณะ: ประมาณ W1000 * D750 * H1200mm;น้ำหนัก: ประมาณ 180kg
พารามิเตอร์ทางเทคนิค
| สถานี | ตำแหน่งเดียวปรับแต่งได้ |
| โหมดควบคุมไฟฟ้า | การควบคุมแบบบูรณาการอัจฉริยะของ PLC, การทำงานของส่วนต่อประสานระบบสัมผัสระหว่างคนกับเครื่องจักร |
| ทางขับ | เซอร์โวมอเตอร์ไดรฟ์ |

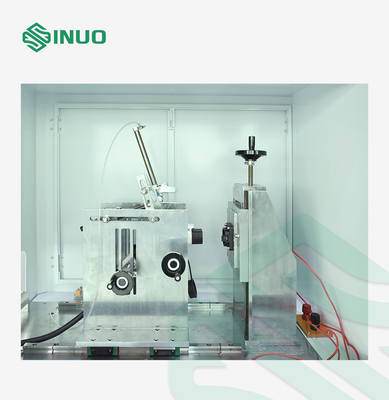

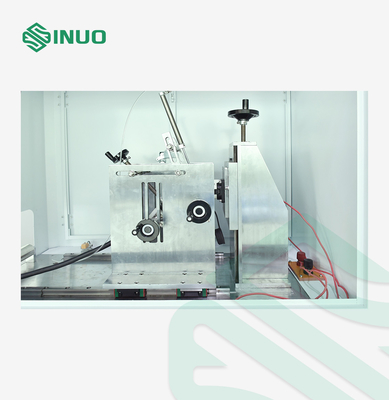

| โหมดเก็บตัวอย่าง | แคลมป์เชิงกล แคลมป์ 3 แกน สามารถปรับตำแหน่งของจุดแคลมป์ได้ |
| การเดินทางเชิงเส้น | 0-100 มม. ที่ตั้งไว้ล่วงหน้า (ระยะห่างของปลั๊กทดสอบและซ็อกเก็ตทดสอบ ≥50 มม.) |
| เวลานำ | 0-99.9s, ที่ตั้งไว้ล่วงหน้า (ควรรักษาหน้าสัมผัสทางไฟฟ้าไม่เกิน 4s, ไม่น้อยกว่า 2s) |
| อัตราการแทรก | 0-0.85m/s สามารถตั้งค่าล่วงหน้า, ตั้งค่าล่วงหน้า (0.8±0.1m/s) |
| จำนวนการทดสอบ | 0 ~ 999999 ครั้ง ที่ตั้งไว้ล่วงหน้า (รอบ: หนึ่งจังหวะแทรกและหนึ่งจังหวะดึงออก) |
| ความถี่ในการทดสอบ | 0-10 ครั้ง / นาที ที่ตั้งไว้ล่วงหน้า (3.75 รอบ / นาที = 7.5 จังหวะ / นาที) |
| โหลด | ภายนอก, ให้แรงดันไฟฟ้ามาตรฐาน, กระแสและตัวประกอบกำลัง, ตู้โหลดเสริม |
| ตู้โหลดเสริม | หมายเหตุ: เฉพาะตู้โหลดไฟฟ้ากระแสสลับ, 0-70A, แรงดันไฟ 0-300V |
| เนื้อหาทดสอบ |
อุปกรณ์ต่อพ่วง/อินเทอร์เฟซการชาร์จทำลายการทดสอบความจุ อุปกรณ์ต่อพ่วง / อินเทอร์เฟซการชาร์จการทดสอบอายุการใช้งานปกติ |
| ฟังก์ชั่นการตรวจจับ | สัญญาณเตือนวงจรเปิดสามารถรับรู้ได้ในระหว่างการทดสอบภายใต้ภาระ และสามารถบันทึกรอบตามเวลาจริงได้ |
| การป้องกันความปลอดภัย | การป้องกันกราวด์, การป้องกันไฟฟ้าลัดวงจร |
| พาวเวอร์ซัพพลาย | เฟสเดียว AC220V±10%, 50/60Hz, 10A |
|
ขนาดอุปกรณ์ & น้ำหนัก |
ยาว 1430 มม. * กว้าง 600 มม. * สูง 1620 มม. โดยประมาณ180KGS |
