รถยนต์ไฟฟ้าหลายช่องเต้ารับแบบพกพาเครื่องมือทดสอบความแข็งแรงทางกล

IEC62196 เครื่องทดสอบความแรงทางกลแบบพกพาหลายช่องสำหรับรถยนต์ไฟฟ้า

การปฏิบัติตามมาตรฐานและข้อ

IEC 62196-1Ed.4CDV: 2563 "ปลั๊ก เต้ารับ - เต้ารับและคัปปลิ้งสำหรับการใช้งานทางอุตสาหกรรมและที่คล้ายกัน และสำหรับรถยนต์ไฟฟ้า"ข้อ 26.3 รูปที่ 19

IEC60884-1:2006 "ปลั๊กและเต้ารับสำหรับใช้ในครัวเรือนและวัตถุประสงค์ที่คล้ายกัน - ส่วนที่ 1: ข้อกำหนดทั่วไป" ข้อ 24.9 และรูปที่ 29

GB2099.1-2008 "ปลั๊กและเต้ารับสำหรับใช้ในครัวเรือนและวัตถุประสงค์ที่คล้ายกัน - ส่วนที่ 1: ข้อกำหนดทั่วไป" ข้อ 24.9 และรูปที่ 29

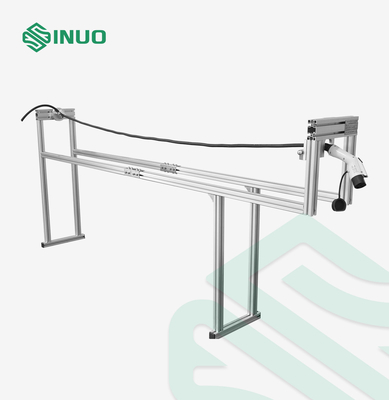

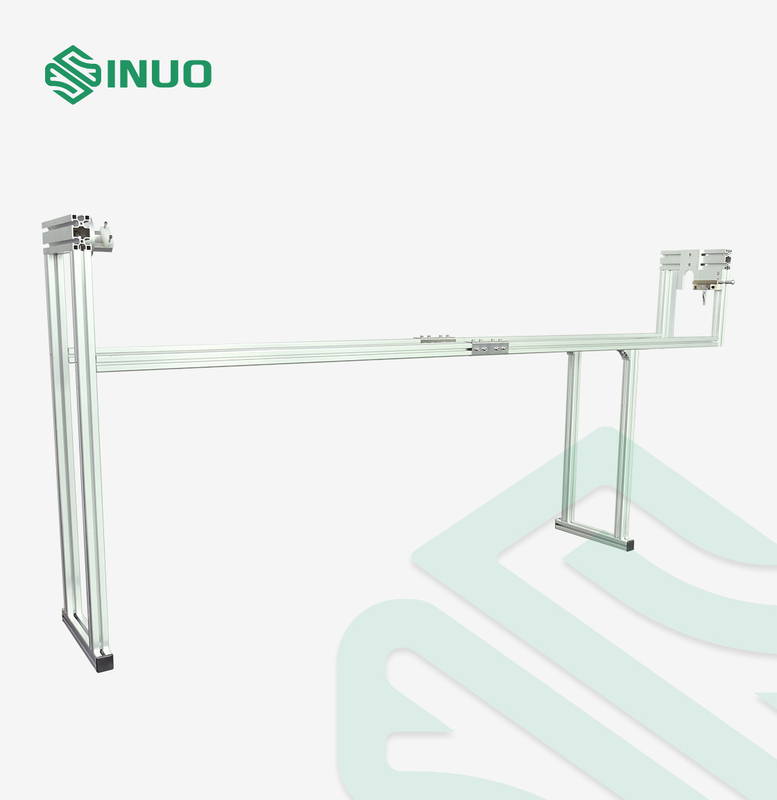

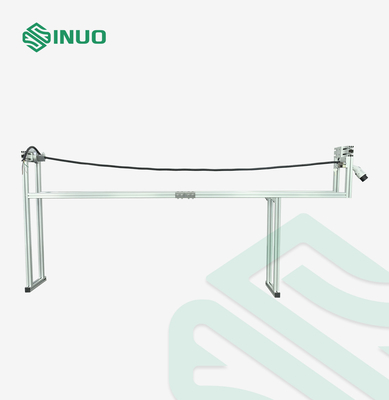

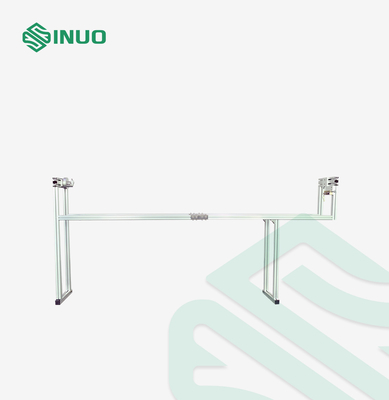

ภาพรวมอุปกรณ์

ใช้เพื่อทดสอบความแข็งแรงทางกลของปลั๊กแบบเปลี่ยนสายได้และขั้วต่อรถยนต์ซึ่งติดตั้งสายเคเบิลแบบยืดหยุ่น

หลักการทดสอบ: ปลายสายอิสระและเชือกเพิ่มเติมหรือวิธีการยืดหยุ่นอื่นๆ ฯลฯ ที่ติดอยู่กับสายเคเบิลแบบยืดหยุ่นที่มีความยาวรวม 2,25 ม. ยึดกับผนังที่ความสูง 1 ม. พื้น.

ตัวอย่างถูกเก็บไว้เพื่อให้สายเคเบิลอยู่ในแนวนอนแล้วปล่อยให้ตกลงบนพื้นคอนกรีตทำได้แปดครั้งสายเคเบิลถูกหมุนผ่าน 45 °ที่จุดยึดในแต่ละครั้ง

ปลั๊กและคอนเน็กเตอร์รถยนต์ที่เปลี่ยนทดแทนได้นั้นติดตั้งส่วนขนาดเล็ก (ประมาณ 200 มม.) ของสายเคเบิลแบบยืดหยุ่นที่เบาที่สุดของพื้นที่หน้าตัดที่เล็กที่สุดที่ผู้ผลิตแนะนำ

ตัวอย่างถูกเก็บไว้เพื่อให้สายเคเบิลอยู่ในแนวนอนแล้วปล่อยให้ตกลงบนพื้นคอนกรีตทำได้แปดครั้งสายเคเบิลถูกหมุนผ่าน 45 °เมื่อยึดในแต่ละครั้ง
หลังการทดสอบ ตัวอย่างต้องไม่เสียหายตามความหมายของ IEC 62196-1Ed.4CDV 2020โดยเฉพาะอย่างยิ่งต้องไม่มีส่วนใดหลุดออกหรือคลายออกตัวอย่างจะต้องไม่เปิดเผยส่วนที่น่าจะมีชีวิตตัวอย่างต้องคงระดับ IP ไว้
อุปกรณ์เสริมที่มีระดับการป้องกัน IP44 และสูงกว่าจะต้องทนต่อการทดสอบที่เกี่ยวข้องตามที่ระบุใน IEC 62196-1Ed.4CDV 2020 ข้อ 20
อุปกรณ์เสริมที่มีเปลือกหุ้มด้วยวัสดุเทอร์โมพลาสติกต้องทนต่อการทดสอบตาม IEC 62196-1Ed.4CDV 2020 ข้อ 21.4

พารามิเตอร์ทางเทคนิค

คำถามและคำตอบ

ถาม: ความสูงที่ลดลงคืออะไร?
A: ความสูงของการตกคือ 750 มม.

ถาม: ขนาดสำหรับอุปกรณ์นี้คืออะไร?
A: ขนาดเครื่องประมาณ2400×850×400(มม.)ก×ล×ส.น้ำหนัก 50กก..

รายละเอียด:
