IEC62196 ปลั๊กต่อปลั๊กต่อยานพาหนะไฟฟ้าผ่านอุปกรณ์ทดสอบ 5000N

IEC 62196-1 ตัวเชื่อมต่อรถยนต์ไฟฟ้าและปลั๊กไดรฟ์เหนืออุปกรณ์ทดสอบ 5000N

การปฏิบัติตามมาตรฐานและข้อ

IEC 62196-1Ed.4 CDV 2020 “ปลั๊ก เต้ารับ คอนเนคเตอร์รถยนต์ และทางเข้ารถยนต์–การชาร์จแบบนำไฟฟ้าของรถยนต์ไฟฟ้า - ส่วนที่ 1: ข้อกำหนดทั่วไป” ข้อ 33.2 และ 33.3

ภาพรวมอุปกรณ์

อุปกรณ์ทดสอบใช้เพื่อตรวจสอบว่าปลั๊กหรือขั้วต่อของยานพาหนะต้องมีความต้านทานเพียงพอต่อความเสียหายจากการถูกรถขับทับหรือไม่ เว้นแต่จะมีระบบจัดการสายเคเบิลที่ป้องกันไม่ให้อุปกรณ์เสริมถูกทิ้งไว้บนพื้น

อุปกรณ์เสริมที่ต่อสายด้วยสายเคเบิลขนาดต่ำสุดของประเภทที่แนะนำโดยผู้ผลิตจะต้องวางบนพื้นคอนกรีตในตำแหน่งที่เหลือตามปกติต้องใช้แรงกดทับที่ (5000±250) N หรือ (11000±550) N กับยางรถยนต์ทั่วไป P225/75R15 หรือยางเทียบเท่าที่เหมาะสมกับน้ำหนักบรรทุก ติดตั้งบนขอบล้อเหล็กและเติมลมด้วยแรงดัน ( 2.2±0.1) บาร์ให้หมุนล้อทับขั้วต่อหรือปลั๊กของรถด้วยความเร็ว (8±2) กม./ชม.อุปกรณ์เสริมจะต้องถูกวางในตำแหน่งพักตามธรรมชาติก่อนที่จะใช้แรงไปในทิศทางที่แตกต่างกันสำหรับแต่ละตัวอย่างอุปกรณ์เสริมที่ทดสอบต้องยึดหรือปิดกั้นในตำแหน่งคงที่เพื่อไม่ให้เคลื่อนที่อย่างมากระหว่างการใช้แรงที่ใช้ไม่ว่าในกรณีใด ๆ แรงที่จะนำไปใช้กับหมุดที่ยื่นออกมา

โครงสร้าง:

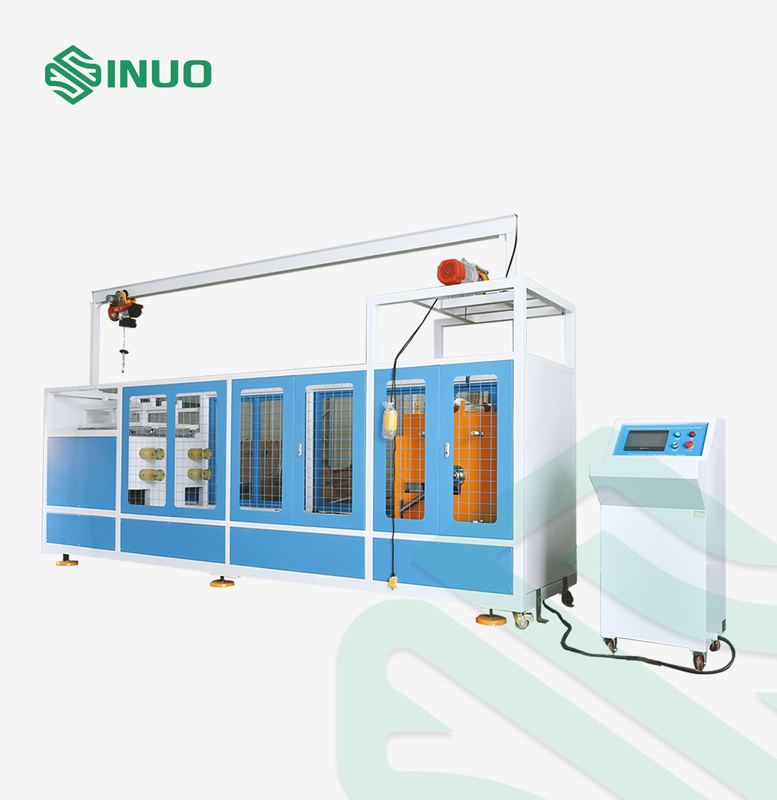

A. โครงอุปกรณ์ได้รับการเคลือบด้วยฝาครอบป้องกันเพื่อความปลอดภัยของกระบวนการทดสอบด้านล่างของแชสซีมีแผ่นรองรับแรงกระแทกและโครงสร้างรอกเพื่อให้ติดตั้งและถอดประกอบได้ง่ายการทดสอบการกลิ้งทำได้โดยรางรางสำหรับงานหนัก การเลื่อนชุดลูกกลิ้ง มอเตอร์เซอร์โวกำลังสูงร่วมกับตัวลดกังหันที่ขับแกนหมุนเพื่อให้ได้ความเร็วทดสอบอุปกรณ์เลื่อนยึดตัวอย่างมีอุปกรณ์จับยึดกล่องฟังก์ชัน และตัวจับสามารถปรับได้ในระดับสากล (สามารถปรับขึ้นและลง ซ้ายและขวาได้ตามขนาดและรูปร่างของชิ้นงานทดสอบ)

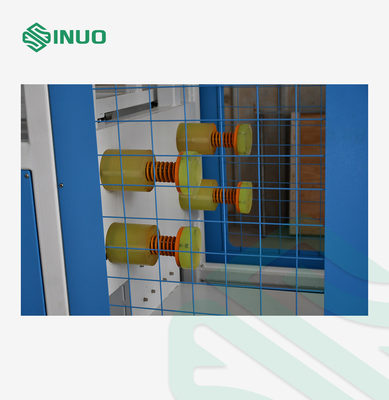

B. อุปกรณ์ปรับแรงบดได้รับการออกแบบให้เป็นโครงสร้างที่ปรับได้ขึ้นและลงยางที่อยู่ภายใต้ชิ้นงานทดสอบ เฟรมเลื่อนบนและล่าง ระบบไฟฟ้า และน้ำหนักถ่วงเป็นน้ำหนักทดสอบที่จำเป็นโดยรวม ซึ่งติดตั้งเซ็นเซอร์แรงแม่นยำที่นำเข้ามาปรับแรงที่ใช้แต่ละครั้งอย่างละเอียด และแรงจะถูกรีเซ็ตเป็นศูนย์โดยอัตโนมัติหลังจากปรับตัวอย่างหน้าสัมผัสยางแล้ว ค่าแรงจะแสดงขึ้นอีกครั้งจึงมั่นใจได้ถึงความถูกต้องของแรงของการทดสอบแต่ละครั้ง

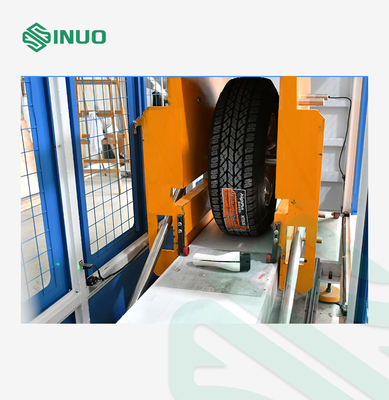

C. อุปกรณ์นี้ใช้โหมดการทำงานของการขับขี่ด้านหน้าและด้านหลังของยาง (ทิศทางของการกลิ้งถูกขับเคลื่อนโดยการหมุนเซอร์โวมอเตอร์บวกและลบ) ทำให้ตัวอย่างคงที่บรรลุการจำลองที่สมจริงที่สุดของการหมุนลูกสูบของ ยางรถยนต์ จึงสามารถจำลองการบดบนชิ้นงานทดสอบได้อย่างมีประสิทธิภาพ

D. หน่วยหลักประกอบด้วยการควบคุม PLC, หน้าจอสัมผัส, ลูกล้อและสายเชื่อมต่อ, การเคลื่อนย้ายและการเชื่อมต่อที่ง่ายดาย

พารามิเตอร์ทางเทคนิค

คำถามและคำตอบ

ถาม : อุปกรณ์นี้สามารถทดสอบกำลังได้กี่แรง?

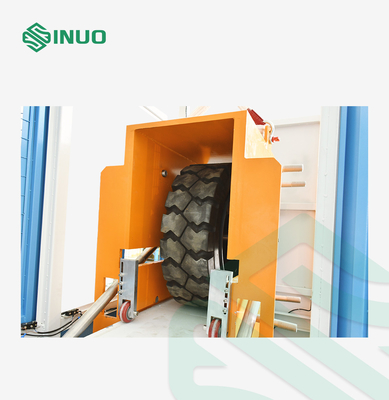

A :ระบบของเราสามารถทดสอบแรงได้สองแบบ แบบหนึ่งสำหรับการทดสอบ (5000±250) N และอีกแบบสำหรับการทดสอบ (11000±550) N เป็นเพียงการสะท้อนความแตกต่างระหว่างรถยนต์กับรถบรรทุกขนาดใหญ่

Q : จุดเด่นของระบบนี้คืออะไร?
A : น้ำหนักทั้งระบบสูงสุด 3 ตันโครงสร้างวัสดุมีความมั่นคงและแผ่นหนานอกจากนี้ การออกแบบของเราสามารถจำลองการเคลื่อนที่ไปข้างหน้าของยางได้จริงที่ความเร็ว 8 กม./ชม. ในพื้นที่ทดสอบ ซึ่งทำให้การทดสอบมีความแม่นยำมากขึ้น
