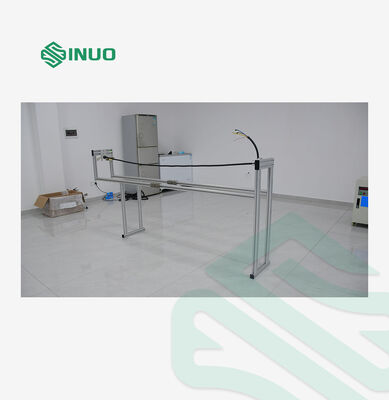

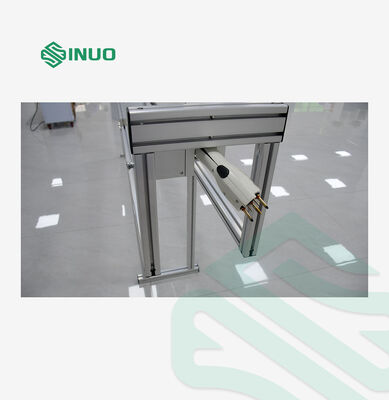

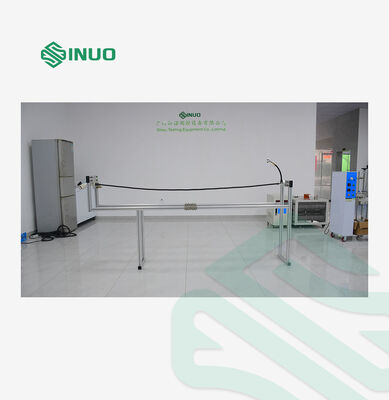

เครื่องทดสอบความแข็งแรงเชิงกลของเต้ารับแบบพกพาหลายช่อง IEC 60884-1:2022

เครื่องทดสอบความแข็งแรงเชิงกลสำหรับเต้ารับแบบพกพาหลายช่อง IEC 60884-1:2022

ภาพรวมผลิตภัณฑ์

เครื่องทดสอบความแข็งแรงเชิงกลสำหรับเต้ารับแบบพกพาหลายช่องได้รับการออกแบบมาเพื่อประเมินความแข็งแรงเชิงกลของปลั๊กที่สามารถต่อสายใหม่ได้และขั้วต่อยานพาหนะที่ติดตั้งสายเคเบิลแบบยืดหยุ่น รองรับขั้นตอนการทดสอบเชิงกลที่ระบุไว้ในมาตรฐาน IEC ที่เกี่ยวข้องสำหรับอุปกรณ์เสริมไฟฟ้าและขั้วต่อการชาร์จ EV

ระหว่างการทดสอบ ตัวอย่างจะถูกปล่อยจากความสูงที่กำหนดและปล่อยให้ตกกระทบพื้นคอนกรีต การกระแทกซ้ำๆ ร่วมกับการหมุนสายเคเบิล 45° ระหว่างการตกแต่ละครั้ง ช่วยประเมินความสมบูรณ์เชิงกลและความทนทานต่อความเสียหายของตัวอย่างภายใต้เงื่อนไขการทดสอบที่กำหนด

ด้วยความสูงทดสอบที่ปรับได้สองระดับคือ 750 มม. และ 1,000 มม. เครื่องมือนี้รองรับการกำหนดค่าการทดสอบที่แตกต่างกันสำหรับข้อกำหนด IEC 60884-1 และ IEC 62196 ที่เกี่ยวข้อง เหมาะสำหรับห้องปฏิบัติการความปลอดภัยทางไฟฟ้า ผู้ผลิตขั้วต่อการชาร์จ EV และโรงงานตรวจสอบคุณภาพ

คุณสมบัติหลัก

• การใช้งานหลายมาตรฐาน: ออกแบบมาสำหรับขั้นตอนการทดสอบความแข็งแรงเชิงกลที่เกี่ยวข้องซึ่งระบุไว้ใน IEC 60884-1 และ IEC 62196

• ความสูงทดสอบที่ปรับได้: รองรับความสูงตก 750 มม. และ 1,000 มม.

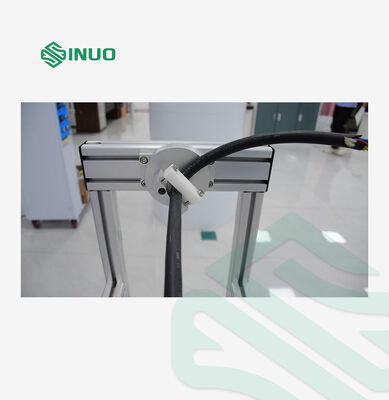

• การวางแนวสายเคเบิลที่ควบคุมได้: เปิดใช้งานการหมุนสายเคเบิลแบบยืดหยุ่น 45° ที่จุดยึดระหว่างการตกแต่ละครั้ง

• การทดสอบการกระแทกซ้ำ: รองรับลำดับการทดสอบแปดครั้งตามขั้นตอนการทดสอบที่เกี่ยวข้อง

• การทดสอบพื้นคอนกรีต: ช่วยให้ประเมินความสมบูรณ์ของตัวอย่างหลังจากการกระแทกซ้ำๆ

• การใช้งานในห้องปฏิบัติการและการควบคุมคุณภาพ: เหมาะสำหรับผู้ผลิตอุปกรณ์เสริมไฟฟ้า ผู้ผลิตขั้วต่อ EV และห้องปฏิบัติการทดสอบผลิตภัณฑ์

หลักการทดสอบ

วิธีการทดสอบ IEC 60884-1

ตัวอย่างจะถูกจับโดยให้สายเคเบิลแบบยืดหยุ่นอยู่ในแนวนอน โดยปลายอิสระจะยึดติดกับจุดยึดสูงจากพื้น 750 มม. จากนั้นตัวอย่างจะถูกปล่อยและปล่อยให้ตกกระทบพื้นคอนกรีต

ขั้นตอนนี้จะทำซ้ำแปดครั้ง หลังจากการตกแต่ละครั้ง สายเคเบิลจะถูกหมุน 45° ที่จุดยึด หลังจากการดำเนินการเสร็จสิ้น ตัวอย่างจะถูกตรวจสอบความเสียหาย ส่วนประกอบหลวม หรือชิ้นส่วนหลุดออกตามเกณฑ์การยอมรับที่เกี่ยวข้อง

วิธีการทดสอบ IEC 62196

สายเคเบิลแบบยืดหยุ่น พร้อมกับเชือกเพิ่มเติมหรือส่วนต่อขยายแบบยืดหยุ่นที่เหมาะสมอื่นๆ ตามที่จำเป็น จะถูกยึดติดกับผนังสูงจากพื้น 1,000 มม. ความยาวรวมคือ 2.25 ม. ตามที่ระบุในขั้นตอนการทดสอบที่ให้มา

ตัวอย่างจะถูกวางโดยให้สายเคเบิลอยู่ในแนวนอนและปล่อยให้ตกกระทบพื้นคอนกรีต การทดสอบจะทำซ้ำแปดครั้ง โดยสายเคเบิลจะถูกหมุน 45° ที่จุดยึดระหว่างการตกแต่ละครั้ง

จากนั้นตัวอย่างจะถูกตรวจสอบตามข้อกำหนดที่เกี่ยวข้องของมาตรฐาน IEC 62196 ที่เกี่ยวข้อง

พารามิเตอร์ทางเทคนิค:

1. ความสูงในการตก: 1000 มม. และ 750 มม. สามารถปรับได้

2. จำนวนครั้งที่ตก: 8

3. อุปกรณ์หมุน: 45° สามารถหมุนได้ทุกทิศทาง

4. ขนาด: ยาว*กว้าง*สูง 2443*360*1132 มม.
