เครื่องทดสอบแรงดึงปลั๊กรถยนต์ไฟฟ้าและอุปกรณ์ตรวจสอบการล็อคตามมาตรฐาน IEC 62196-1

เครื่องทดสอบแรงดึงปลั๊กรถยนต์ไฟฟ้าและอุปกรณ์ตรวจสอบการล็อคตามมาตรฐาน IEC 62196-1

ชื่อแบรนด์: Sinuo
เลขรุ่น: SNQC1013
ขั้นต่ำ: 1
ราคา: Customized
เงื่อนไขการจ่ายเงิน: ที/ที
ความสามารถในการจําหน่าย: 10 ชุดต่อเดือน
ข้อมูลรายละเอียด
สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
Calibration Certificate (Cost Additional)
มาตรฐานประยุกต์:
IEC 62196-1 ข้อ 14.1.5, 14.1.6
ตารางประยุกต์:
ตารางที่ 5
วิธีการใช้งาน:
การดำเนินการด้วยตนเอง
การกำหนดค่าน้ำหนัก:
165-750น
ปลั๊กทดสอบ:
ปรับแต่ง
สถานีทดสอบ:
สถานีเดียว
รายละเอียดการบรรจุ:
กรณีไม้อัด
สามารถในการผลิต:
10 ชุดต่อเดือน
เน้น:

เครื่องทดสอบแรงดึงปลั๊กสำหรับรถยนต์ไฟฟ้าตามมาตรฐาน IEC 62196-1

,

อุปกรณ์ทดสอบการล็อคสำหรับรถยนต์ไฟฟ้า

,

อุปกรณ์ทดสอบรถไฟฟ้าที่มีการรับประกัน

คําอธิบายสินค้า

IEC 62196-1 EV เครื่องทดสอบแรงดึงและเครื่องตรวจสอบการล็อค

ข้อมูลสินค้า:

อุปกรณ์ทดสอบแรงดึงและการตรวจสอบการล็อคคิง (Locking) ได้ถูกออกแบบมาเพื่อการทดสอบเครื่องจักรกลของซ็อต-โฉมของ EV และเครื่องเชื่อมของรถยนต์ที่มีอุปกรณ์ล็อคหรือล็อคคิง (Locking)มันตรวจสอบแรงดึงที่จําเป็นในการถอนปุ่มทดสอบและตรวจสอบการทํางานของกลไกล็อค.

อุปกรณ์สอดคล้องกับวิธีการทดสอบที่เกี่ยวข้องของ IEC 62196-1:2025 ข้อ 141.514.1.6, รูปที่ 13 และ 14 และ IEC 62196-3:2026 ข้อ 14. มันใช้เครื่องติดตั้งที่พิเศษ, ระบบ clamping, น้ําหนักหลักและน้ําหนักเสริมเพื่อให้มีการใช้แรงที่มั่นคงและซ้ํา.

มันเหมาะสําหรับผู้ผลิตเครื่องเชื่อมการชาร์จ EV, ห้องปฏิบัติการ EVSE, หน่วยงานรับรองและห้องปฏิบัติการทดสอบความปลอดภัยไฟฟ้า

ลักษณะสําคัญ:

  • ออกแบบสําหรับการทดสอบเครื่องจักรของซ็อต-ออตเล็ต EV และเครื่องเชื่อมรถยนต์
  • รองรับการตรวจสอบแรงดึงและการทดสอบอุปกรณ์ล็อค
  • ใช้ได้ตาม IEC 62196-1:2025 และ IEC 62196-3:2026
  • การตั้งค่าการทดสอบตาม IEC 62196-1 รูป 13 และ 14
  • ทิศทางการถอนตั้งสําหรับการใช้แรงควบคุม
  • ระบบการบรรทุกที่พึ่งพากับน้ําหนักต่อ เพื่อการใช้งานที่สะดวก
  • อุปกรณ์ติดตั้งและจับตัวอย่างพิเศษ
  • น้ําหนักหลักและเพิ่มเติมรวมสําหรับการใช้แรงทดสอบ
  • เหมาะสําหรับผู้ผลิตอุปกรณ์ชาร์จ EV และห้องปฏิบัติการความปลอดภัยไฟฟ้า
  • รองรับกับพัสดุการทดสอบที่สอดคล้องกับมาตรฐานที่ซื้อแยก

ความต้องการทางเทคนิค:

กองกําลังถอนตัว

ติดต่อเครื่องเชื่อม EV หรือเครื่องเชื่อมรถยนต์ที่ติดต่อด้วยการล็อคติดต่อกับตัวรองของอุปกรณ์ที่แสดงในรูป 13 ของ IEC62196-1:2025 โดยที่แกนแยกเป็นแนวตั้งและการเคลื่อนไหวของอุปกรณ์เสริมคู่เป็นด้านล่าง.

กรงดึงของซ็อตออัพเก็ตจะต้องตอบสนองความต้องการของตารางต่อไปนี้. น้ําหนักรวม

เครื่องทดสอบแรงดึงปลั๊กรถยนต์ไฟฟ้าและอุปกรณ์ตรวจสอบการล็อคตามมาตรฐาน IEC 62196-1

B. ลักษณะโครงสร้าง

B.1 อุปกรณ์ตรวจสอบแรงดึง:

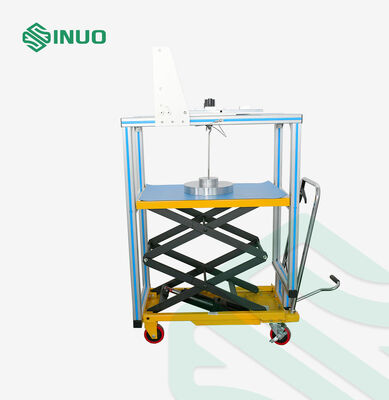

อุปกรณ์นี้ประกอบด้วยอุปกรณ์ติดตั้ง, อุปกรณ์ปัก, น้ําหนักหลัก, น้ําหนักเสริมและปุ่มทดสอบเครื่องจับลากเปลี่ยนเป็นเครื่องคอนเตอร์เวย์, กรงน้ําหนักถูกเชื่อมต่อตรงกับพล็อกการทดสอบ และเครื่องติดตั้งสําหรับการถือตัวอย่างถูกตั้งค่า. รูปแบบเฉพาะอย่างยิ่งแสดงในรูป 1.

เครื่องทดสอบแรงดึงปลั๊กรถยนต์ไฟฟ้าและอุปกรณ์ตรวจสอบการล็อคตามมาตรฐาน IEC 62196-1

เครื่องทดสอบแรงดึงปลั๊กรถยนต์ไฟฟ้าและอุปกรณ์ตรวจสอบการล็อคตามมาตรฐาน IEC 62196-1

เครื่องทดสอบแรงดึงปลั๊กรถยนต์ไฟฟ้าและอุปกรณ์ตรวจสอบการล็อคตามมาตรฐาน IEC 62196-1

รูป 1

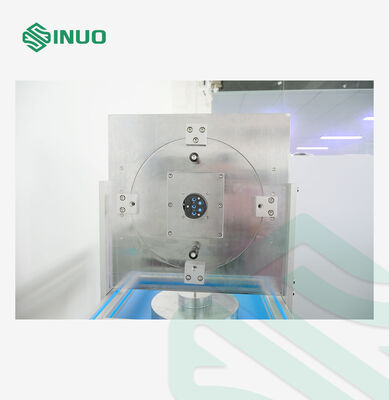

B.2 การตรวจสอบอุปกรณ์ล็อค

เครื่องทดสอบแรงดึงปลั๊กรถยนต์ไฟฟ้าและอุปกรณ์ตรวจสอบการล็อคตามมาตรฐาน IEC 62196-1

เครื่องทดสอบแรงดึงปลั๊กรถยนต์ไฟฟ้าและอุปกรณ์ตรวจสอบการล็อคตามมาตรฐาน IEC 62196-1 เครื่องทดสอบแรงดึงปลั๊กรถยนต์ไฟฟ้าและอุปกรณ์ตรวจสอบการล็อคตามมาตรฐาน IEC 62196-1

D. ปั๊มทดสอบ

ปุ่มทดสอบ, ตามใบมาตรฐานที่เกี่ยวข้อง, ต้องมีสายสัมผัสที่เคลือบละเอียดจากสแตนเลสแข็ง, มีความหยาบผิวไม่เกิน 0,8 μm มากกว่าความยาวที่ใช้งาน และห่างกันตามระยะทางนาม, ด้วยความละเอียด ±0,05 mm

ขนาดของสายต่อรองพหลกหรือระยะทางระหว่างพื้นผิวต่อรองสําหรับสายต่อรองพหลกประเภทอื่น ๆ ต้องสอดคล้องกับขนาดขั้นต่ํา ((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((()))))))))))))))))))))))))))))))))))))),ด้วยความอดทนของ+0,010mm

โป้ทดสอบไม่ได้อยู่ในอุปกรณ์ทดสอบนี้ กรุณาใช้โป้ทดสอบที่ลูกค้าสั่งแยกไว้ ดังต่อไปนี้

ตาราง 3

ไม่: มาตรฐาน รูปที่: ชื่อ QTY
1 IEC62196-2/Ed.3/CDV © IEC ((E) ใบมาตรฐาน 2-ใบ 1 ช่องเข้ารถทดสอบ: 63 A, 480 V 3 ขั้นตอน หรือ 70 A, 250 V 1 ขั้นตอน 1
2 IEC62196-3/Ed.2/CDV © IEC(E) ใบมาตรฐาน 3-IVA VEHICLE INLETMODES 2, 3 และ 4 ใบที่ 2 การทดสอบทางเข้าของรถ 1

สําหรับรูป 13 การทดสอบ
เครื่องทดสอบแรงดึงปลั๊กรถยนต์ไฟฟ้าและอุปกรณ์ตรวจสอบการล็อคตามมาตรฐาน IEC 62196-1


สําหรับรูป 14 การทดสอบ

เครื่องทดสอบแรงดึงปลั๊กรถยนต์ไฟฟ้าและอุปกรณ์ตรวจสอบการล็อคตามมาตรฐาน IEC 62196-1
