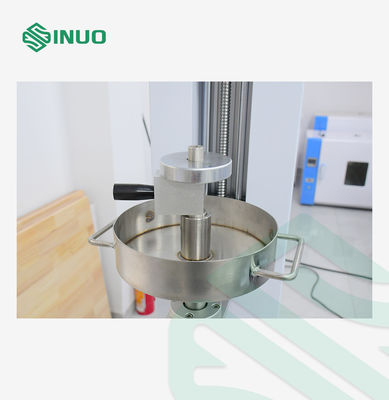

เครื่องทดสอบแรงดึงหัวชาร์จรถยนต์ไฟฟ้าตามมาตรฐาน IEC 62196-3 สำหรับการทดสอบแรงเสียบหัวต่อรถยนต์ไฟฟ้า

IEC 62196-3 EV Charging Gun Withdrawal Force Tester สําหรับการทดสอบการใส่เครื่องเชื่อม EV

ภาพรวมสินค้า

อุปกรณ์ทดสอบแรงดึง SNQC1013A ตรงกับ IEC 62196-3:2026 ข้อ 1616, พัฒนาโดยเฉพาะเจาะจงสําหรับ EV การชาร์จอินเตอร์เฟซการใส่และการถอนแรงการตรวจสอบผลการทํางาน

การออกแบบอินเตอร์เฟซการชาร์จ EV ต้องการการทํางานที่สะดวกสบายในการชาร์จปืนอุปกรณ์การทดสอบนี้ตรวจสอบว่าแรงการใส่สูงสุดเมื่อเชื่อมปืนชาร์จเข้าในซ็อตรถยนต์ตรงกับขีดจํากัดของมาตรฐาน.

ระหว่างการทดสอบแรงการใส่: เติมปืนชาร์จตั้งตั้งลงลง, เติมสมาชิกน้ําหนักหลักที่กําหนดตามมาตรฐานบนปืนชาร์จ. ปล่อย 0.น้ําหนักช่วย 8 กิโลกรัมในการตกเป็นอิสระจากความสูง 5 ซม. และตีองค์ประกอบน้ําหนักหลักหลังจากการกระแทก ปืนชาร์จต้องเข้าซ็อตเต็ม และถึงตําแหน่งที่ต้องการ

ใช้อย่างแพร่หลายสําหรับ AC & DC EV การชาร์จปืนแรงการทดสอบการใส่ซ็อต, EV การชาร์จเชื่อมต่อการทดสอบห้องปฏิบัติการผลการทํางานเครื่องจักรกล, IEC 62196 การทดสอบการสอดคล้องการชาร์จอินเตอร์เฟซ,ห้องปฏิบัติการตรวจคุณภาพอะไหล่รถยนต์พลังงานใหม่.

หลักการทํางาน

เครื่องทดสอบนี้จําลองสภาพการทํางานจริงของ EV ชาร์จปืน plugging โดยการใช้ภาระหนักหลักสถิติบวกภาระแรงกระแทกจากน้ําหนักช่วยตกอิสระมันผลิตฉากการใส่จริงของปืนชาร์จและการประกอบซ็อตการติดตามค่าแรงในเวลาจริงบันทึกแรงการใส่เพื่อตัดสินว่า เครื่องเชื่อมการชาร์จสามารถนั่งได้เต็มที่ภายใต้สภาพภาระมาตรฐานการตรวจสอบความสมเหตุสมผลของโครงสร้างกลของอินเตอร์เฟซการชาร์จ.

ปริมาตรเทคนิค:

ลักษณะสินค้า

1. ความสอดคล้องตามมาตรฐาน: ติดตาม IEC 62196-3:2026 ข้อ 16 อย่างเต็มที่16, ตอบสนองความต้องการการทดสอบการรับรองแรงการใส่เครื่องเชื่อม EV

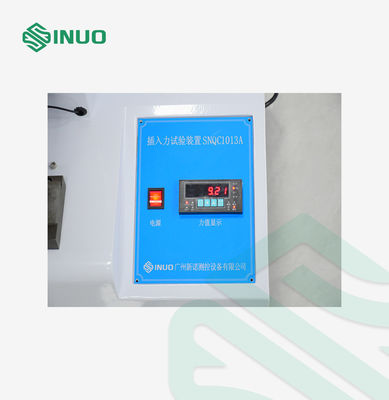

2. การติดตามแรงในเวลาจริง: ใช้เซ็นเซอร์ความดันกระแทกคู่กับเครื่องแสดงภาพ, การอ่านข้อมูลแรงทางสายตาและทันที
3. โครงสร้างตําแหน่งแม่นยํา: อุปกรณ์พร้อมกับสไลด์ความแม่นยําและหลอดนําเส้นยาว รับประกันตําแหน่งเริ่มต้นที่มั่นคงระหว่างการทดสอบการใส่
4. เครื่องติดตั้งปืนชาร์จปรับได้: การออกแบบมือแน่น ปรับมุม ทําให้หัวปืนลดลงตามแนวตั้งระหว่างการทดสอบ
5. การผสมน้ําหนักแบบยืดหยุ่น: การตั้งค่าน้ําหนักหลักมาตรฐานสําหรับปืนชาร์จ AC / DC, ติดคู่กับลูกเหล็ก 10 กิโลกรัมสําหรับการปรับน้ําหนักละเอียดเพื่อตอบสนองความต้องการการทดสอบที่แตกต่างกัน
6. ระบบการทํางานด้วยมือ: การยกด้วยมือ การลดน้ําหนักช่วยด้วยมือ การทํางานง่าย อัตราการล้มเหลวต่ํา เหมาะสําหรับการทดสอบความสอดคล้องในห้องปฏิบัติการ
