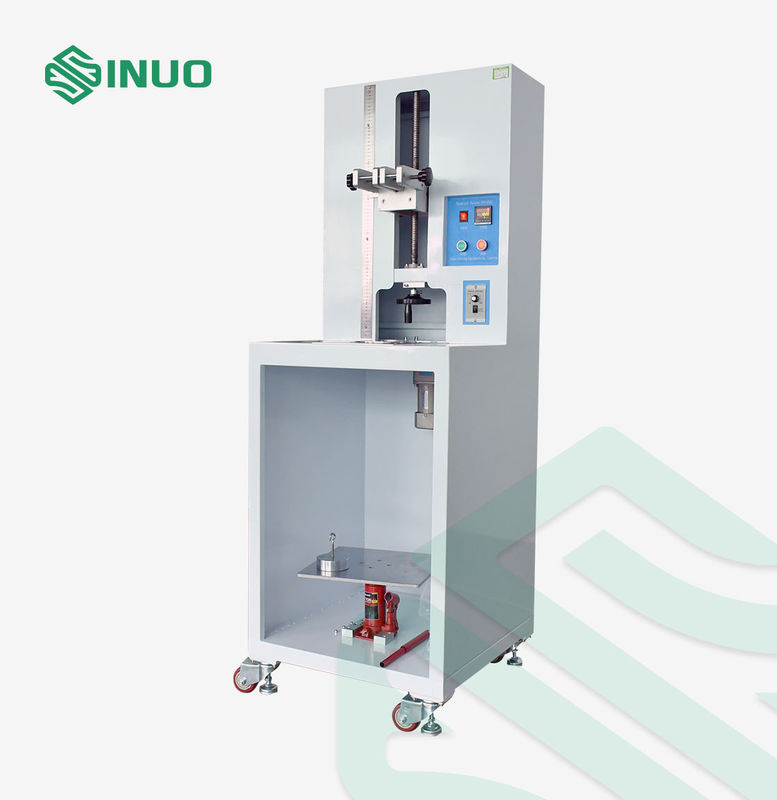

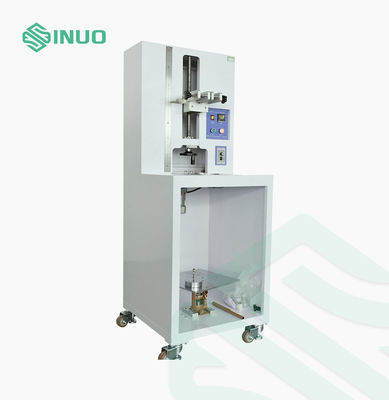

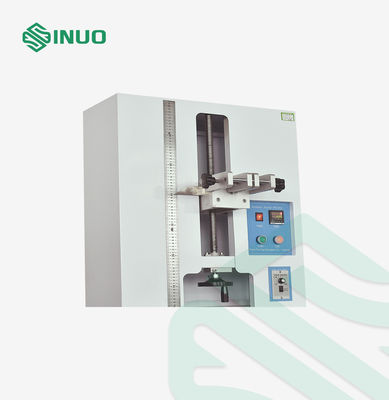

อุปกรณ์ทดสอบเครื่องมือยึดสกรูสำหรับขั้วต่อตามมาตรฐาน IEC 62196

ข้อมูลผลิตภัณฑ์

เครื่องทดสอบนี้เป็นไปตามมาตรฐาน IEC 62196-3:2026 ข้อ 13, IEC 62196-1:2022 ข้อ 13.3.1 รูปที่ 12, ตารางที่ 5

การปฏิบัติตามข้อกำหนดนี้ใช้เพื่อตัดสินว่าการออกแบบและโครงสร้างของขั้วต่อสกรูยึดสอดคล้องกับข้อกำหนดในการไม่ทำให้สายไฟเสียหายเกินควรหรือไม่ นอกจากนี้ยังใช้เพื่อตรวจสอบว่าขั้วต่อสกรูยึดสามารถรับแรงเค้นระหว่างการใช้งานปกติได้หรือไม่

สามารถตั้งค่าจำนวนครั้งในการทดสอบล่วงหน้าได้ และการทดสอบจะหยุดโดยอัตโนมัติพร้อมสัญญาณเตือนเมื่อถึงจำนวนครั้งที่ตั้งไว้

คุณสมบัติหลัก

• ออกแบบมาสำหรับการทดสอบทางกลของขั้วต่อสกรูยึด
• ใช้ได้กับการประเมินขั้วต่อของขั้วต่อชาร์จ EV
• รองรับข้อกำหนดการทดสอบขั้วต่อตามมาตรฐาน IEC 62196
• ความเร็วในการทดสอบ: 10 ± 2 รอบ/นาที
• เส้นผ่านศูนย์กลางการหมุน: 75 มม.
• ความสูงในการทดสอบที่ปรับได้: 260–660 มม.
• รอบการทดสอบสูงสุด 9999 รอบ
• รูบุชชิ่งที่เปลี่ยนได้สำหรับขนาดสายเคเบิลต่างๆ
• น้ำหนักทดสอบที่กำหนดค่าได้ตั้งแต่ 0.4–70.3 กก.
• หยุดอัตโนมัติและส่งสัญญาณเตือนหลังรอบที่ตั้งไว้
• รถยกแบบแมนนวลเพื่อการจัดการน้ำหนักที่หนักได้ง่ายขึ้น

หลักการทดสอบทางกล

ตัวอย่างทดสอบจะถูกยึดเข้ากับฟิกซ์เจอร์และได้รับแรงหมุนที่ควบคุมได้พร้อมกับโหลดทดสอบที่ระบุ

การกำหนดค่าบุชชิ่งและมวลที่ปรับได้ช่วยให้สามารถประเมินขั้วต่อและตัวนำที่แตกต่างกันภายใต้สภาวะการรับน้ำหนักทางกลที่สอดคล้องกันสิ่งนี้ช่วยในการประเมิน:

ความแข็งแรงทางกลของขั้วต่อ

• ความทนทานของขั้วต่อสกรูยึด
• การป้องกันตัวนำจากการเสียหายมากเกินไป
• ความต้านทานต่อแรงเค้นทางกลระหว่างการทำงานปกติ
• ความน่าเชื่อถือของโครงสร้างขั้วต่อชาร์จ EV
• พารามิเตอร์ทางเทคนิค
