| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN4412 |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 30 ชุด/เดือน |
ตู้ทดสอบนี้เป็นไปตามมาตรฐาน IEC 60529:1989 + A1:1999 + A2:2013 ข้อ 14.2.9, DIN40050-9 และ ISO20653 ใช้สำหรับตรวจสอบระดับการป้องกัน IP ของตู้หุ้มอุปกรณ์สำหรับอุปกรณ์ไฟฟ้าของยานยนต์บนท้องถนน ทดสอบการป้องกันวัตถุแปลกปลอมที่เป็นของแข็ง รวมถึงฝุ่นและการรั่วซึมของน้ำ
ใช้สำหรับตรวจสอบตู้หุ้มอุปกรณ์สำหรับการทดสอบรหัสเสริม IP และทำการทดสอบกันน้ำที่อุณหภูมิสูงและแรงดันสูงสำหรับส่วนประกอบไฟฟ้าและยานยนต์ โดยเฉพาะชิ้นส่วน EV
ตัวอย่างการทดสอบ ได้แก่ ผลิตภัณฑ์ที่ต้องการการทดสอบกันน้ำระดับ IPX9 เช่น ชิ้นส่วนยานยนต์ รถจักรยานยนต์ รถยนต์ไฟฟ้า ส่วนประกอบไฟฟ้าและอิเล็กทรอนิกส์

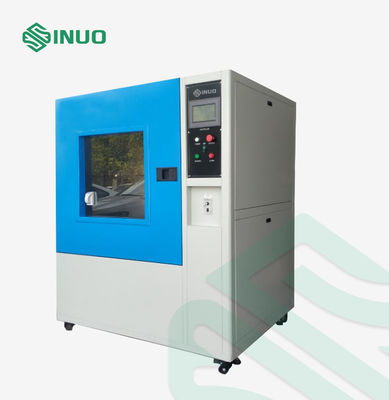

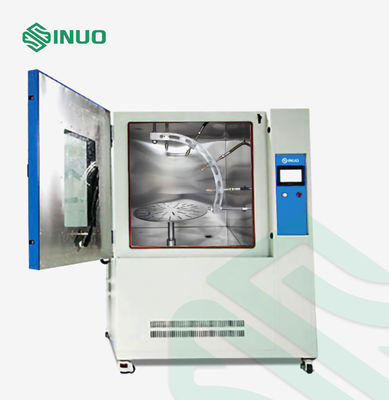

ตู้ภายนอกทำจากแผ่นเหล็กคุณภาพสูงเคลือบสี และห้องภายในทำจากสแตนเลส SUS304 ส่วนบนของห้องเป็นพื้นที่ทดสอบและส่วนควบคุม ส่วนล่างติดตั้งปั๊มแรงดันสูงนำเข้าจากอิตาลี วาล์วโซลินอยด์ ถังน้ำอุณหภูมิคงที่สแตนเลส SUS304 และถังพักน้ำ มอเตอร์หมุนและกลไกส่งกำลังแบบลดความเร็ว
การตั้งค่าการควบคุมทั้งหมด: อุณหภูมิน้ำ การควบคุมหัวฉีด แรงดัน เวลาทดสอบ และพารามิเตอร์การไหล ควบคุมโดย PLC และตั้งค่าผ่านหน้าจอสัมผัสขนาด 7 นิ้ว
| รายการ | ข้อมูลจำเพาะ |
|---|---|
| การปฏิบัติตามมาตรฐาน | IEC 60529:1989 + A1:1999 + A2:2013 ข้อ 14.2.9, DIN40050-9, ISO20653 |
| ส่วนประกอบหลัก | ห้องทดสอบ, ถังเก็บน้ำ, ส่วนควบคุม, พื้นที่บัฟเฟอร์ระบายน้ำผลิตภัณฑ์, ระบบฉีดพ่น |
| ขนาดห้องภายใน | กว้าง 1000 มม. × ลึก 1000 มม. × สูง 1000 มม. |
| ขนาดห้องภายนอก | ประมาณ กว้าง 1500 มม. × ลึก 1200 มม. × สูง 1950 มม. |
| ระบบฉีดพ่น | ประกอบด้วยปั๊มน้ำแรงดันสูงอุณหภูมิสูง, เกจวัดแรงดัน, วาล์วโซลินอยด์ และท่อไฮดรอลิก |
| เส้นผ่านศูนย์กลางท่อ | 3/4" |
| จำนวนหัวฉีดพ่น | 4 ชิ้น |
| อุณหภูมิน้ำฉีดพ่น | อุณหภูมิห้อง ~ 80°C ±5°C (ปรับได้) พร้อมระบบป้องกันอุณหภูมิสูงเกินและน้ำล้น |
| แรงดันน้ำฉีดพ่น | 80 ~ 100 บาร์ (8000-10000 kPa, 81.5-101.9 kg/cm²) |
| อัตราการไหลของน้ำฉีดพ่น | 15±1 ลิตร/นาที (14-16 ลิตร/นาที) |
| ระยะห่างการฉีดพ่น | 100-200 มม., ระยะห่างหัวฉีดปรับได้ด้วยมือ |

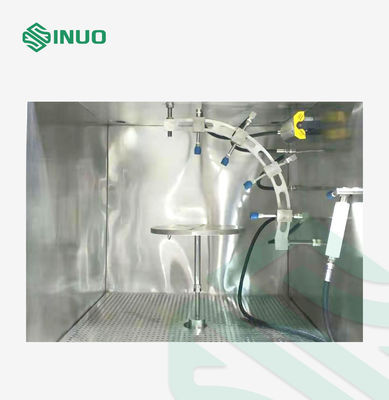

| มุมฉีดพ่น | 0°, 30°, 60°, 90°, ปรับได้ด้วยมือ อิงจากแนวระนาบ; หัวฉีดกระจายทวนเข็มนาฬิกา ±0° / ±30° / ±60° / ±90°, แต่ละหัวฉีดมีวาล์ว; ฉีดพ่นตามลำดับที่ตั้งโปรแกรมได้ |
| เวลาฉีดพ่นมุมเดียว | 30 วินาทีตามข้อกำหนดมาตรฐาน; ตั้งค่าและปรับได้ตั้งแต่ 0-90 วินาที |

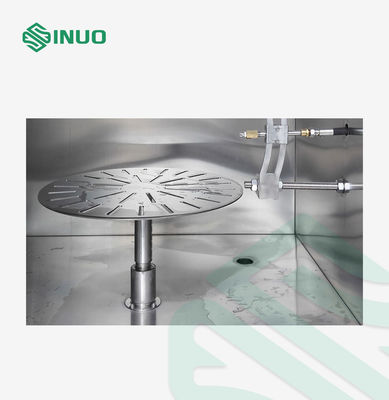

| ความสามารถในการรับน้ำหนักของแท่นหมุน | ≤30 กก. |
| ความเร็วรอบของแท่นหมุน | 5-17 รอบ/นาที, ขับเคลื่อนด้วยชุดลดความเร็วของมอเตอร์-เทอร์ไบน์ |
| การควบคุมเวลารันทั้งหมด | ตั้งค่าได้ตั้งแต่ 1 นาที ~ 9999 นาที |
| การจัดการน้ำ | ระบบหมุนเวียนน้ำเพื่อนำน้ำกลับมาใช้ใหม่ |
| พื้นผิวเป้าหมายการฉีดพ่น | ด้านหน้าของชิ้นงานทดสอบ |
| การแสดงผลแรงดัน | เกจวัดแรงดันสำหรับแสดงผลแรงดันน้ำแบบเรียลไทม์ |
| ระบบควบคุม | ระบบควบคุมหน้าจอสัมผัสที่พัฒนาขึ้นเอง |
| วัสดุผนังภายนอก | ผนังกันน้ำกระจกนิรภัยพร้อมโครงเหล็กสี่เหลี่ยม |
| ประตูทางเข้า | ประตูสังเกตการณ์กระจกนิรภัยบานใหญ่พร้อมที่ปัดน้ำฝนสำหรับตรวจสอบสภาพและเวลาการทดสอบ |
| แหล่งจ่ายไฟ | 3 เฟส AC 380 V, 50 Hz, 15 kW |
