อุปกรณ์ทดสอบการช็อกด้วยความร้อนตามมาตรฐาน IEC 60068 สำหรับการหมุนเวียนอุณหภูมิสูงและต่ำ

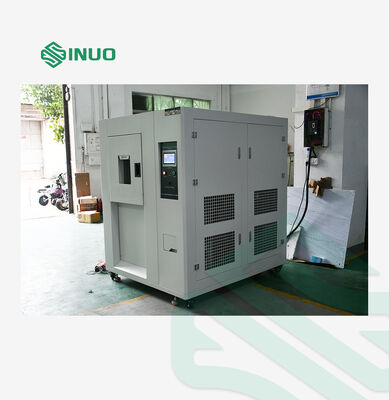

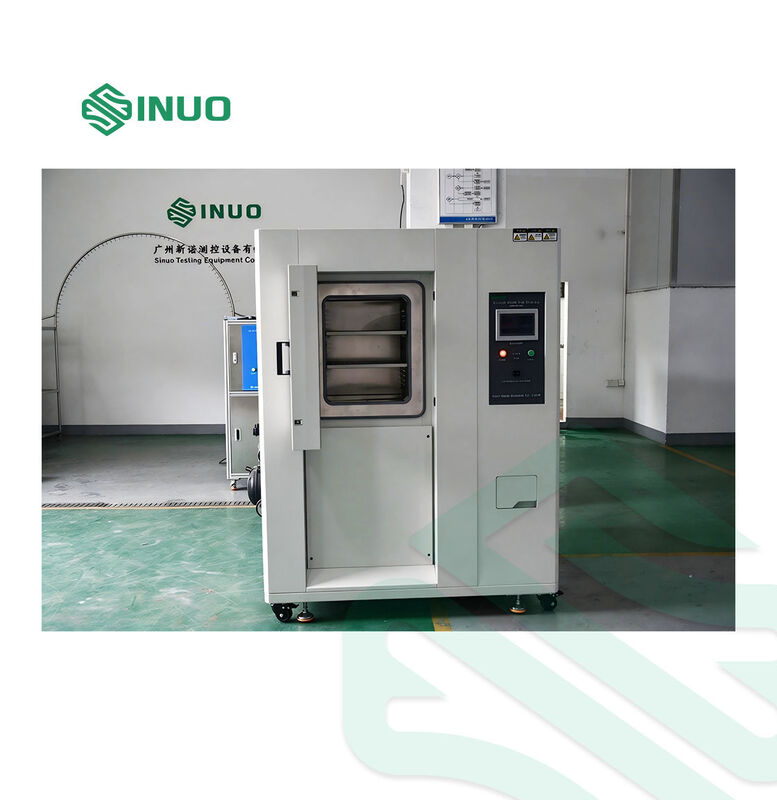

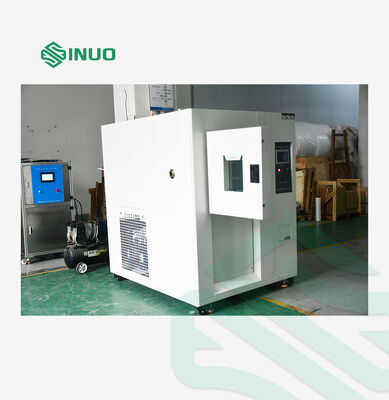

ตู้ทดสอบการช็อกด้วยความร้อนได้รับการออกแบบมาเพื่อประเมินว่าผลิตภัณฑ์และวัสดุสามารถทนทานต่อการเปลี่ยนแปลงอย่างรวดเร็วระหว่างสภาวะอุณหภูมิสูงและต่ำได้หรือไม่ แตกต่างจากอุปกรณ์หมุนเวียนอุณหภูมิแบบทั่วไป ตู้ทดสอบสภาพแวดล้อมนี้ใช้โซนจัดเก็บอุณหภูมิสูงและอุณหภูมิต่ำแยกกัน พร้อมด้วยพื้นที่ทดสอบอิสระเพื่อให้เกิดการเปลี่ยนแปลงอุณหภูมิอย่างรวดเร็วในขณะที่ชิ้นงานทดสอบยังคงอยู่กับที่
ด้วยช่วงอุณหภูมิตั้งแต่ -60°C ถึง +200°C และเวลาการฟื้นตัวจากการช็อกที่ระบุไว้ที่ ≤5 วินาที ตู้จึงเหมาะสำหรับการทดสอบสภาพแวดล้อมและการทดสอบความน่าเชื่อถือแบบเร่งด่วนสำหรับส่วนประกอบ การประกอบ และวัสดุ
สามารถใช้ในอุตสาหกรรมต่างๆ ได้แก่ ส่วนประกอบยานยนต์ ผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ พลาสติก ยาง ผลิตภัณฑ์โลหะ การทดสอบวัสดุ และห้องปฏิบัติการประกันคุณภาพ
ระบบได้รับการออกแบบตามข้อกำหนดที่เกี่ยวข้องกับการทดสอบสภาพแวดล้อม IEC 60068 รวมถึงการทดสอบความเย็น ความร้อนแห้ง และการเปลี่ยนแปลงอุณหภูมิ

คุณสมบัติหลัก

การเปลี่ยนแปลงอุณหภูมิสูง/ต่ำอย่างรวดเร็ว

ตู้รองรับการทดสอบอุณหภูมิสูงตั้งแต่ อุณหภูมิห้อง ถึง +200°C และการทดสอบอุณหภูมิต่ำตั้งแต่ อุณหภูมิห้อง ถึง -60°C เวลาการฟื้นตัวจากการช็อกด้วยอุณหภูมิที่ระบุไว้คือ ≤5 วินาที สำหรับช่วง -60°C ถึง +200°C

โซนอุณหภูมิแยกกัน

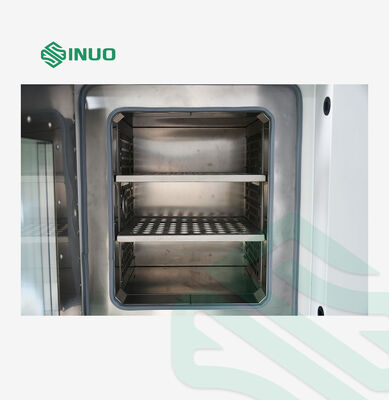

• พื้นที่ทดสอบผลิตภัณฑ์อิสระ
• พื้นที่จัดเก็บความร้อนอุณหภูมิสูง
• พื้นที่จัดเก็บความเย็นอุณหภูมิต่ำ

การกำหนดค่านี้ช่วยให้สามารถสลับระหว่างสภาวะอุณหภูมิได้อย่างรวดเร็วโดยไม่ต้องย้ายชิ้นงานด้วยตนเองระหว่างตู้

การควบคุมอุณหภูมิที่แม่นยำ

ตู้ทดสอบให้:

• ความผันผวนของอุณหภูมิ: ±0.5°Cความเบี่ยงเบนของอุณหภูมิ: ±2°C
• ความละเอียดของอุณหภูมิ: 0.1°Cความแม่นยำของอุณหภูมิ: ±0.01°C
• ฟังก์ชันการควบคุมเหล่านี้รองรับการทดสอบสภาพแวดล้อมที่ทำซ้ำได้และการควบคุมคุณภาพในห้องปฏิบัติการการควบคุมการทดสอบแบบตั้งโปรแกรมได้
• หน้าจอสัมผัสสี LCD ขนาด 7 นิ้ว พร้อมการควบคุม PLC ช่วยให้ผู้ปฏิบัติงานสามารถตั้งค่าโปรไฟล์อุณหภูมิ ตรวจสอบสภาวะการทดสอบ และบันทึกข้อมูลการทำงาน ระบบรองรับการทำงานต่อเนื่อง การทดสอบตามโปรแกรม และการเริ่มต้นตามกำหนดเวลาสามารถจัดเก็บโปรแกรมทดสอบได้สูงสุด 120 โปรแกรม โดยมีเวลาตั้งค่าสูงสุด 99 ชั่วโมง 59 นาทีต่อส่วน

การตรวจสอบและสื่อสารข้อมูล

ตู้มีอินเทอร์เฟซ RS232 และ USB และสามารถเชื่อมต่อกับคอมพิวเตอร์เพื่อแสดงเส้นโค้งอุณหภูมิ รวบรวมข้อมูลการทดสอบ และตรวจสอบอุปกรณ์

พารามิเตอร์ทางเทคนิค:
ขนาดภายในตู้ 600*600*400 มม. (ก*ล*ส)

ขนาดภายนอก ประมาณ 1850*2100*1770 (ก*ล*ส) ขึ้นอยู่กับขนาดจริง

ช่วงอุณหภูมิ -60~200°Cช่วงการช็อกอุณหภูมิ อุณหภูมิสูง: (RT~+200)°C; อุณหภูมิต่ำ: (RT~-60)°Cเวลาการฟื้นตัวจากการช็อก -60~+200°C ≤5 วินาที

เวลาคงที่ของการช็อกอุณหภูมิสูงและต่ำ นานกว่า 30 นาที

สูง → ต่ำ → ปกติ การหมุนเวียนอุณหภูมิสูง/ต่ำพร้อมโหมดอุณหภูมิปกติ

ต่ำ → สูง → ปกติ การหมุนเวียนอุณหภูมิต่ำ/สูงพร้อมโหมดอุณหภูมิปกติ
โหมดที่ตั้งโปรแกรมได้เหล่านี้ทำให้เครื่องมือเหมาะสมกับการใช้งานที่หลากหลาย เช่น การหมุนเวียนอุณหภูมิ การช็อกด้วยความร้อน และการทดสอบความน่าเชื่อถือของสภาพแวดล้อม

• ระบบทำความเย็นและการจัดการความร้อน ระบบทำความเย็นใช้การกำหนดค่าคอมเพรสเซอร์แบบกึ่งปิดและระบบควบคุมพลังงานความเย็นอัตโนมัติ
• ระบบประกอบด้วย:
• เครื่องระเหยแบบครีบประสิทธิภาพสูง
• การปรับความสามารถในการทำความเย็นอัตโนมัติ
• วาล์วขยายตัวความแม่นยำสูง
• ตัวแยกน้ำมัน
• ส่วนประกอบสารดูดความชื้น
• การควบคุมเอาต์พุตความเย็นอัตโนมัติ
• การละลายน้ำแข็งอัตโนมัติ
• ระบบระบายน้ำคอนเดนเสท
• วงจรทำความเย็นผลิตขึ้นโดยใช้การเชื่อมแบบป้องกันไนโตรเจนและการบำบัดด้วยสุญญากาศเพื่อปรับปรุงความสะอาดภายในและความน่าเชื่อถือของระบบ
