| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SNB02C-10KN |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 10 ชุดต่อเดือน |

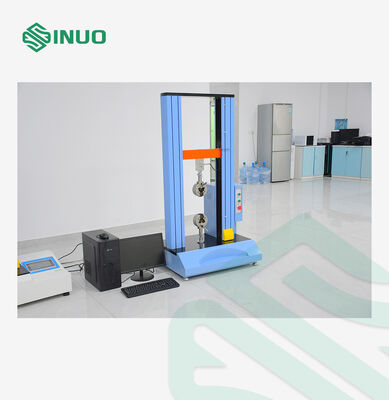

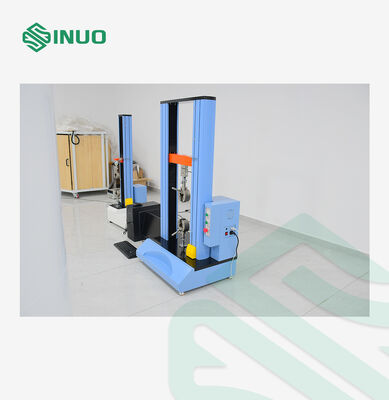

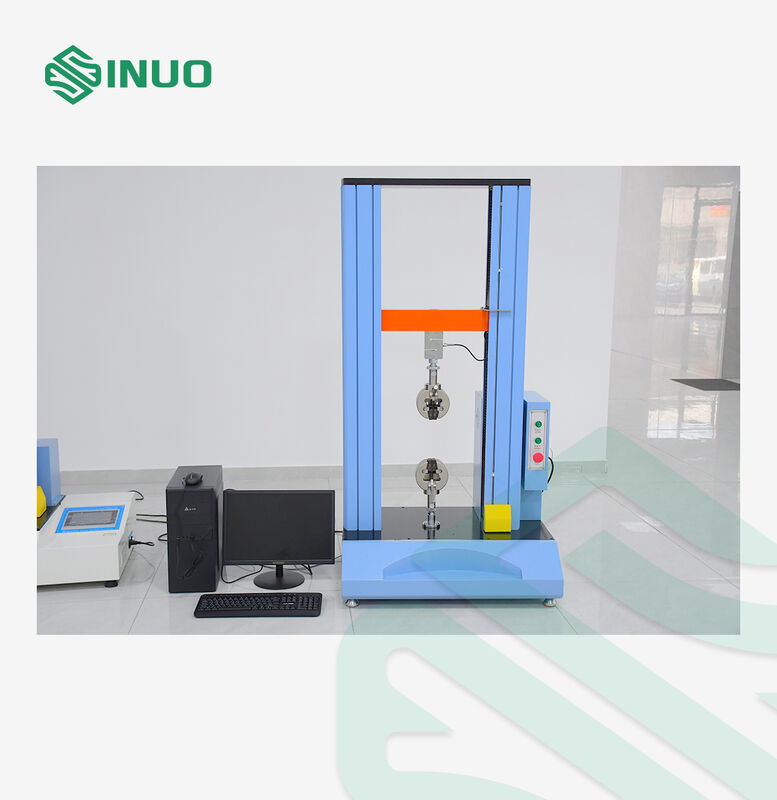

เครื่องนี้ใช้การควบคุมด้วยคอมพิวเตอร์ ใช้กันอย่างแพร่หลายในการทดสอบคุณสมบัติทางกลของวัสดุต่างๆ พร้อมอุปกรณ์จับยึดพิเศษ เหมาะสำหรับการทดสอบแรงดึง แรงอัด การลอก การเฉือน การฉีกขาด การดัดงอ (พับ) ของผลิตภัณฑ์สำเร็จรูปทุกชนิด สามารถพิมพ์ข้อมูลจำนวนมาก ตามข้อมูลที่แตกต่างกันเพื่อสร้างผลลัพธ์กราฟิกเปรียบเทียบ ความแม่นยำในการควบคุมสูง ใช้งานง่าย การออกแบบแบบโมดูลาร์ อุปกรณ์เสริมหลากหลาย การผสมผสานที่ยืดหยุ่น
โครงสร้างการทดสอบเดียวสามารถกำหนดค่าสำหรับการใช้งานทดสอบทางกลที่แตกต่างกัน รวมถึง:
ระบบควบคุมด้วยคอมพิวเตอร์ช่วยให้สามารถกำหนดค่าความเร็วในการทดสอบ สภาวะโหลด สภาวะการแตกหัก และระยะเวลาการทดสอบได้ตามวิธีการทดสอบที่เลือก
ระบบเซอร์โวมอเตอร์ให้การควบคุมแบบวงปิดของตำแหน่ง ความเร็ว และแรงบิด ช่วยรักษาการเคลื่อนที่ที่เสถียรระหว่างการทดสอบ
ระบบขับเคลื่อนได้รับการออกแบบมาเพื่อการทำงานที่ราบรื่นทั้งที่ความเร็วต่ำและสูง และให้การตอบสนองที่รวดเร็วระหว่างการเร่งความเร็วและการลดความเร็ว
เครื่องใช้ระบบส่งกำลังบอลสกรู ZPT ของไต้หวันสำหรับการเคลื่อนที่ทางกลที่แม่นยำและเสถียร
โครงสร้างบอลสกรูให้การส่งกำลังที่มีประสิทธิภาพ แรงเสียดทานต่ำ และความสามารถในการทำซ้ำตำแหน่งที่ดี ทำให้เหมาะสำหรับการเคลื่อนที่ทดสอบแรงดึง แรงอัด และการดัดงอที่ควบคุมได้
ระบบควบคุมใช้เครื่องมือเก็บข้อมูลอนาล็อกเป็นดิจิทัล 24 บิต ด้วยอัตราการสุ่มตัวอย่างสูงสุด2,000 การวัดต่อวินาที.
สิ่งนี้ช่วยให้ระบบสามารถจับการเปลี่ยนแปลงของแรงอย่างรวดเร็วระหว่างการทดสอบและประมวลผลข้อมูลการวัดความละเอียดสูง
ตัวเข้ารหัสการกระจัดให้ความละเอียดสูงสุด 0.0005 มม. ตามการกำหนดค่าที่ให้มา
ซอฟต์แวร์คอมพิวเตอร์ที่ให้มาให้การตั้งค่าการทดสอบ การวัดแบบเรียลไทม์ การวิเคราะห์เส้นโค้ง และการสร้างรายงาน
ผู้ใช้สามารถกำหนดค่าโครงการทดสอบที่แตกต่างกันและเลือกหน่วยวัด พารามิเตอร์ควบคุม และรายการผลลัพธ์ที่ต้องการ
เส้นโค้งที่รองรับ ได้แก่:
ซอฟต์แวร์ยังรองรับการคำนวณทางสถิติ รวมถึงค่าเฉลี่ย ค่าเบี่ยงเบนมาตรฐาน และสัมประสิทธิ์ของการแปรผัน
เครื่องทดสอบสากลสามารถจัดหาอุปกรณ์จับยึดที่สามารถเปลี่ยนได้หลายแบบสำหรับการใช้งานทดสอบทางกลที่แตกต่างกัน
| อุปกรณ์จับยึด | ความจุ / ข้อมูลจำเพาะ | การใช้งาน |
|---|---|---|

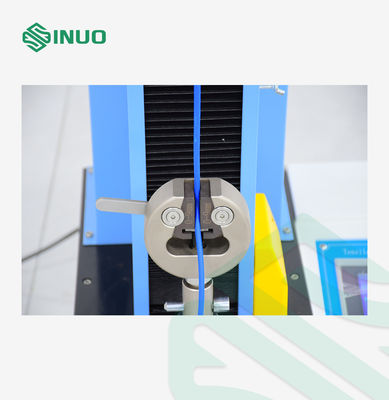

| กริปดึงแบบลิ่มกลไก | 10 kN; ชิ้นงานแบน 0-12 มม.; ชิ้นงานทรงกระบอก Ø4-12 มม. | การทดสอบแรงดึง |
| กริปแบบทำงานด้านข้าง | ความจุ 5 kN | การทดสอบแรงดึงและการทดสอบที่เกี่ยวข้อง |
| แผ่นกดอัด | 10 kN; ด้านบน Ø120 มม. ขั้นต่ำ; ด้านล่าง Ø200 มม. ขั้นต่ำ | การทดสอบแรงอัด |
| อุปกรณ์ดัดงอแบบสามจุด | รองรับแบบปรับได้ 10-180 มม.; รัศมี 5 มม. | การทดสอบการดัดงอ |
อุปกรณ์ดัดงอแบบสามจุดที่ให้มาได้รับการออกแบบตามการกำหนดค่าที่ระบุสำหรับการทดสอบ ISO 178
มีเครื่องวัดการยืดตัวแบบเสียรูปขนาดใหญ่รวมอยู่ในชุดที่ให้มาสำหรับการวัดการเสียรูป
ระบบวัดและควบคุมด้วยคอมพิวเตอร์ TM2101 ได้รับการพัฒนาสำหรับการใช้งานทดสอบวัสดุสากล
สามารถกำหนดค่าสำหรับขั้นตอนการทดสอบที่แตกต่างกันและรองรับการประเมินคุณสมบัติทางกลภายใต้สภาวะแรงดึง แรงอัด การดัดงอ การเฉือน การฉีกขาด การลอก และการเจาะ
| ช่วงความแข็งแรงในการทดสอบ | 0-10KN, เซ็นเซอร์สองช่อง 0-500N |
| ความแม่นยำในการวัดแรง | 0.001 กก. |
| สลับหน่วย | กก., N, ปอนด์ |
| การวิเคราะห์โหลด | 1/250000 |
| ความแม่นยำของโหลด | ±0.5% |
| ความแม่นยำในการแสดงผลการวัดแรง | 0.001 กก. |
| ความแม่นยำในการแสดงผลการวัดการกระจัด | 0.001 มม. |
| การวัดการเสียรูป | พร้อมด้วย: เครื่องวัดการยืดตัวแบบเสียรูปขนาดใหญ่ |
| ปุ่มควบคุม | เครื่องมีปุ่มควบคุมสองระดับสำหรับการหยุดฉุกเฉิน การเคลื่อนที่ขึ้นและลงอย่างรวดเร็วและช้า ซึ่งสามารถทำงานผ่านซอฟต์แวร์และหน่วยควบคุม |
| ช่วงการวัดการเสียรูป | 0.2%-100%FS |
| ระยะการทดสอบ | 900 มม. (รวมอุปกรณ์จับยึด) |
| ความกว้างประสิทธิผลในการทดสอบ | 400 มม. |
| ช่วงความเร็วในการทดสอบ | 0.001-1000 มม./นาที การควบคุมความเร็วแบบ stepless |
| ระบบส่งกำลัง | ใช้เซอร์โวมอเตอร์, บอลสกรู ZPT ของไต้หวัน, ซอฟต์แวร์คอมพิวเตอร์ TM2101 |
| อุปกรณ์ความปลอดภัย | อุปกรณ์หยุดฉุกเฉินโอเวอร์โหลด, อุปกรณ์จำกัดระยะการเคลื่อนที่ขึ้นและลง, ฟังก์ชันหยุดอัตโนมัติเมื่อขาดตอน |
| อุปกรณ์จับยึดทดสอบ | ชุดกริปดึงแบบกลไก 10 kNพร้อมปากจับที่เปลี่ยนได้ซึ่งสามารถจับชิ้นงานแบนที่มีความหนาตั้งแต่ 0 ถึง 12 มม. และชิ้นงานทรงกระบอกที่มีเส้นผ่านศูนย์กลางตั้งแต่ 4 ถึง 12 มม. พร้อมปากจับรูปตัววี |
| ชุดกริปแบบทำงานด้านข้าง 5 kNพร้อมปากจับที่เปลี่ยนได้ | |
| ชุดกริปกดอัด 10 kNโดยมีเส้นผ่านศูนย์กลางด้านบนอย่างน้อย Ø120 มม. และเส้นผ่านศูนย์กลางด้านล่างอย่างน้อย Ø200 มม. กริปกดอัดด้านบนต้องมีรูปทรงกลมอิสระสำหรับการจัดตำแหน่ง | |
| ชุดทดสอบการดัดงอแบบสามจุดตาม ISO 178พร้อมรองรับด้านล่างแบบปรับได้ระหว่าง 10 ถึง 180 มม. และรองรับด้านล่างรัศมี 5 มม. และปลายดัดงอ | |
| กำลังทำงาน | AC220V 50HZ |
| กำลังทำงาน | 1.0 กิโลวัตต์ |
| น้ำหนักเครื่อง | ประมาณ 150 กก. |
รายการการกำหนดค่า:
| 1. เครื่องทดสอบหลัก | หนึ่งชุด |
| 2. เซอร์โวมอเตอร์ | หนึ่งชุด |
| 3. เซ็นเซอร์วัดแรงคุณภาพสูงและมีความแม่นยำสูง | สองชิ้น |
| 4. ระบบลดความเร็ว | หนึ่งชุด |
| 5. บอลสกรู ZPT ของไต้หวัน | หนึ่งชุด |
| 6. อุปกรณ์จับยึด | หนึ่งชุด |
| 7. ระบบวัดการเสียรูปขนาดใหญ่ | หนึ่งชุด |
| 8. ซอฟต์แวร์วัดผล TM2101 | หนึ่งชุด |
★ คุณสมบัติเด่นของซอฟต์แวร์
1. รองรับการสลับอินเทอร์เฟซภาษาอังกฤษและภาษาจีน
2. รองรับการนำทางฟังก์ชัน ผู้ใช้เข้าสู่โมดูลฟังก์ชันการทดสอบที่เกี่ยวข้องตามอินเทอร์เฟซการนำทาง
3. รองรับการทดสอบคุณสมบัติทางกลของวัสดุโลหะทุกชนิด เช่น การดึง การอัด การดัดงอ การเฉือน และการทดสอบอื่นๆ ของโลหะ
4. รองรับการทดสอบคุณสมบัติทางกลของวัสดุอโลหะทุกชนิด เช่น การอัดและการต้านทานการดัดงอของซีเมนต์ การอัดคอนกรีต การอัดโฟมแข็ง ฯลฯ
5. รองรับฟังก์ชันการทดสอบเพิ่มเติม ผู้ใช้สามารถเพิ่มรายการทดสอบของตนเองได้
6. โมดูลตั้งค่าโครงการทดสอบแบบเปิดอิสระ โครงการทดสอบสามารถสร้างขึ้นโดยบุคลากรด้านเทคนิค ผู้ปฏิบัติงานทดสอบอ้างอิงโครงการทดสอบเพื่อทำการทดสอบ ช่วยลดข้อกำหนดระดับมืออาชีพของผู้ปฏิบัติงานทดสอบส่วนใหญ่และความยากในการปฏิบัติงานได้อย่างมาก
7. การออกแบบกระบวนการควบคุมการทดสอบ ผู้ใช้สามารถมองเห็นขั้นตอนการควบคุมการทดสอบได้อย่างรวดเร็ว ประเภทคำสั่งที่หลากหลาย
8. สามารถแก้ไขชื่อข้อมูลการทดสอบและปรับลำดับการแสดงผลข้อมูลการทดสอบได้ เพื่อตอบสนองความต้องการเอาต์พุตข้อมูลพิเศษของผู้ใช้
9. รองรับการเพิ่มรายการข้อมูลการทดสอบที่กำหนดเอง
10. รองรับการเพิ่มมาตรฐานการทดสอบและการประมวลผลข้อมูลการทดสอบที่กำหนดเอง
11. รองรับการคำนวณทางสถิติของข้อมูลการทดสอบ (ค่าเฉลี่ย ค่าเบี่ยงเบนมาตรฐาน สัมประสิทธิ์ของการแปรผัน)
12. รองรับการวิเคราะห์เส้นโค้ง
13. รองรับการติดตามการทดสอบ
14. รองรับรายงานการทดสอบที่กำหนดเอง โดยใช้สเปรดชีต Word หรือ Excel ใช้งานง่าย การตั้งค่าที่เรียบง่าย สามารถพิมพ์หรือแสดงตัวอย่างได้
15. ซอฟต์แวร์มีการป้องกันความปลอดภัยของอุปกรณ์และการทดสอบที่หลากหลาย
16. เอกสารช่วยเหลือซอฟต์แวร์โดยละเอียด
เครื่องนี้รวมการควบคุมซอฟต์แวร์เข้ากับปุ่มควบคุมทางกายภาพเพื่อการทำงานในห้องปฏิบัติการที่สะดวก
ฟังก์ชันความปลอดภัย ได้แก่:
แผงควบคุมยังมีอินเทอร์เฟซอินพุตและเอาต์พุตหลายรายการสำหรับการขยายระบบ รวมถึง USB, RS232, RS485, อินพุต/เอาต์พุตแบบอนาล็อก และอินเทอร์เฟซตัวเข้ารหัส
