| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN4418 |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 10 ชุดต่อเดือน |

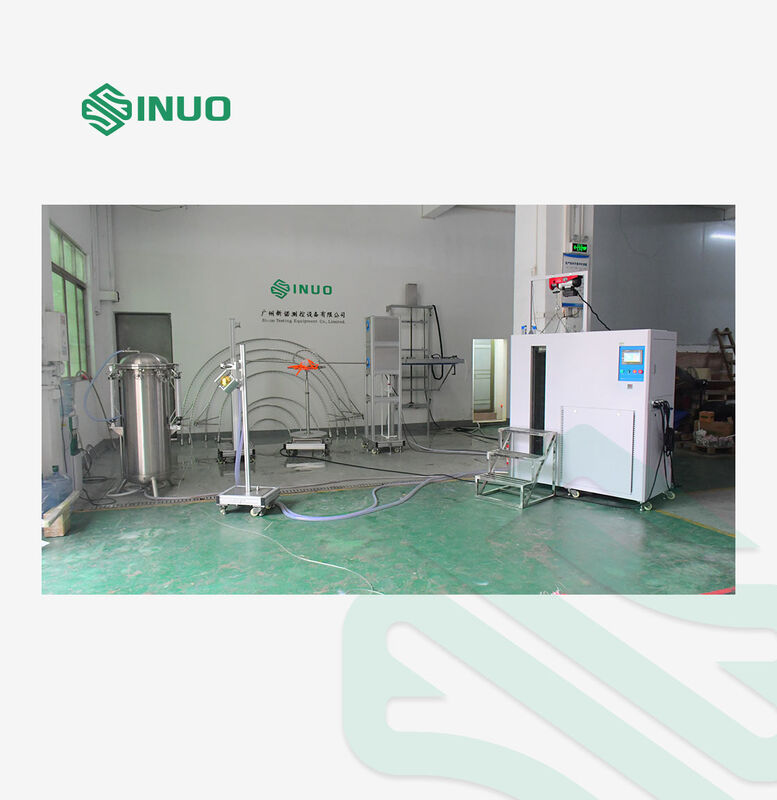

ระบบทดสอบกันน้ํา IPX1-IPX8 ที่บูรณาการ SN4418 เป็นวิธีการทดสอบการเข้าของน้ําแบบโมดูล เพื่อการประเมินการป้องกันอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์จากน้ํา
ออกแบบตาม IEC 60529:2013, ระบบรวมวิธีการทดสอบหลายจาก IPX1 ถึง IPX8 ในวิธีแก้ไขห้องปฏิบัติการที่ประสานกันสามารถตั้งค่าได้สําหรับผลิตภัณฑ์ตั้งแต่อุปกรณ์ไฟฟ้าในครัวเรือนและอุปกรณ์แสงจนถึงอุปกรณ์ปิดไฟฟ้าและผลิตภัณฑ์อื่น ๆ ที่ต้องการการทดสอบ IP กันน้ําและป้องกันการเข้า.
ระบบนี้รวมถึง:
| ไม่ ไม่ | ชื่อ | รหัส IP | คําสังเกต |
|---|---|---|---|
| 1. | อุปกรณ์ทดสอบฝนกระแทกตั้ง | IPX1 ~ 2 | พื้นที่ระบายน้ํา: 1000mm*1000mm ควบคุมโดยตู้ควบคุม IPX7 |
| 2 | อุปกรณ์ทดสอบหลอดหมุน | IPX3 ~ 4 | ท่อหมุน: R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, R1600mm ควบคุมโดยตู้ควบคุมที่ IPX7 |
| 3 | สเปรย์โฉม | IPX3 ~ 4 | กํากับโดยกระเป๋าควบคุม IPX7 |
| 4 | ช่องเชือก | IPX5 ~ 6 | กํากับโดยกระเป๋าควบคุม IPX7 |
| 5 | ห้องจมน้ําและถังปั๊มน้ําและตู้ควบคุม | IPX7 | ขนาดห้องภายใน: 650mm*600mm*1500mm ควบคุมโดยตู้ควบคุม IPX7 |
| 6 | ถังดําน้ําลึก | IPX8 | φ600*1000mm ควบคุมโดยกระเป๋าควบคุม IPX7 |
| 7 | เครื่องหมุน | อุปกรณ์เสริมสําหรับ IPX1 ~ IPX6 | φ600mm ควบคุมโดยกระเป๋าควบคุม IPX7 |

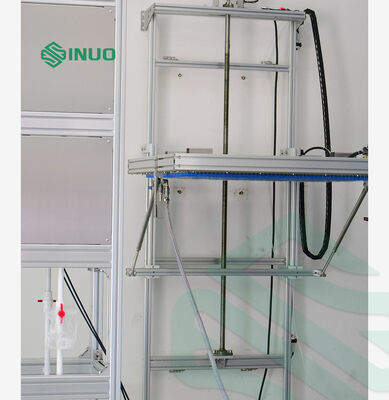

1อุปกรณ์ทดสอบน้ําฝนระบายตั้ง IPX1-IPX2
อุปกรณ์ระบายน้ําฝนแบบตั้งถูกออกแบบเพื่อจําลองน้ําฝนที่ตกตามแนวตั้ง กล่องระบายน้ําสามารถยกขึ้นหรือลดลงโดยอัตโนมัติขณะที่แผ่นระบายน้ําจากสแตนเลส ให้การกระจายน้ําที่มั่นคง.
รายละเอียด:
| การใช้งาน | ใช้ในการดําเนินการทดสอบ IPX1, IPX2 |
| พื้นที่ฝนตก | 1000mmX1000mm |
| วัสดุถัง | โลหะไร้ขัด |
| อุปกรณ์ประปา | ¢0.4 มิลลิเมตร |
| ระยะทางของหลุม | 20 มม. |
| การไหลของฝน | 1mm/Min, 3mm/Min ปริมาตรที่ตั้งโดยผู้ใช้งาน (ความผิดพลาด: + 0.5mm/min) |
| ความสูงของน้ํา | 200mm (ควบคุมโดยอัตโนมัติโดยอุปกรณ์การทดสอบ) |
| เวลาทดสอบ | 10 นาที สามารถตั้งค่าได้ตามความต้องการ |
| การระบายน้ํา | การล้างน้ําถังโดยอัตโนมัติหลังจากการทดสอบเสร็จสิ้น |
| วัสดุของร่างกาย | โลหะอลูมิเนียมอุตสาหกรรม |
| ขนาด (LxDxH) | 1100X1200X2800 มิลลิเมตร |
| โครงสร้างเครื่อง | การติดตั้งผนัง |
| เครื่องบดอากาศ | เครื่องบดอากาศเงียบ |
2อุปกรณ์ทดสอบหลอดหมุน IPX3-IPX4
เครื่องทดสอบท่อหมุนใช้กลไกคัน-ลิงก์ที่ขับเคลื่อนโดยมอเตอร์เพื่อผลิตน้ําสเปรย์ที่ควบคุมได้
ปริมาตรเทคนิค:
| ไม่ ไม่ | รายการ | ปริมาตร |
|---|---|---|
| 1 | การจัดหาน้ํา | อัตราการไหลของน้ํา> 10L / นาที ± 5% น้ําสะอาดโดยไม่รวมอุปกรณ์นี้พร้อมกับหน่วยกรองน้ําสะอาด |
| 2 | ขนาดของท่อหมุน | มาตรฐานมีท่อหมุน R200mm, R400mm, R600mm, R800mm, R1000mm R1200mm, R1400mm, R1600mm ผลิตจากสแตนเลส |
| 3 | ช่องเข็ม | Φ0.4mm |
| 4 | รวมมุมของสองหลุม | IPX3:120°; IPX4:180° |
| 5 | มุมสวิงท่อหมุน | ขนาดสูงสุด ± 175 ° สามารถตั้งค่าได้ (หมายเหตุ: มาตรฐานต้องการ IPX3:120 °; IPX4:360 ° แต่เนื่องจากมีจานหมุนใต้ท่อหมุนระหว่างการทดสอบ ดังนั้น 360 ° ไม่สามารถบรรลุได้ระหว่างการทดสอบจริงถ้าไม่มีเครื่องเล่นเสียง, จากนั้น 360 ° สามารถได้รับ) |
| 6 | ความเร็วในการสวิง | IPX3: 4s/เวลา (2×120°); IPX4: 12s/เวลา (2×360°); |
| 7 | การไหลของน้ํา | สามารถตั้งตามขนาดของ pendulum และจํานวนของหลุม pin (0.07 L / นาทีต่อหลุม) |
| 8 | เวลาทดสอบ | 0.01S 99 ชั่วโมง 59 นาที สามารถตั้งค่าได้ |
| 9 | เครื่องวัดความดัน | 0 ~ 0.25MPa |
| 10 | ความต้องการของสถานที่ | ห้องทดสอบกันน้ํา IP เฉพาะเจาะจง ดินควรเป็นพื้นเรียบที่มีแสงสว่าง 10A สวิทช์การรั่วน้ํา (หรือซ็อต) ที่ใช้สําหรับอุปกรณ์ มีฟังก์ชันการเข้าและการระบายน้ําที่ดีการติดตั้งพื้นดิน |
| 11 | พื้นที่ | ตามท่อหมุนที่เลือก |
3. IPX3-IPX4 กระปุกฉีด
สําหรับพื้นที่ภายในห้องที่ไม่สามารถเปิดเผยได้อย่างเหมาะสมโดยท่อหมุนสั่น ช่องฉีดมือถือเป็นวิธีการทดสอบทางเลือก
กระปุกฉีดถูกออกแบบและผลิตตาม IEC60529 IPX3 และ IPX4 ความแตกต่างระหว่าง IPX3 และ IPX4 คือการถอดร่องในการทดสอบ IPX4
ปริมาตรเทคนิค:
| ไม่ ไม่ | รายการ | ปริมาตร |
|---|---|---|
| 1 | การจัดหาน้ํา | อัตราการไหลของน้ําคือ 50-150kpa น้ําสะอาดโดยไม่รวม |
| 2 | ปริมาตรของกระบอกฉีด | กว้างภายนอก: Ф102mm กว้างกลม: SФ75.5mm มีหลุมกลางและมีหลุม 24 ในวงกลมภายในของหลุมที่มีมุมรวม 30 °มี 96 หลุมในวงกลมภายนอกของหลุมที่มีมุมรวมคือ 15 °. 121 หลุมทั้งหมด กว้างหลุม:F0.5 มิลลิเมตร |
| 3 | การไหลของน้ํา | 10L/min±5%, ปรับด้วยเครื่องวัดระบายน้ํา (เครื่องวัดระบายน้ําไม่รวมอยู่ในรายการนี้, ไม่จําเป็น) |
| 4 | ระยะของเครื่องวัดแรงดัน | 0 ราคา 0.4Mpa |
| 5 | แบฟฟล | สามารถถอดได้ |
| 6 | เครื่องวัดความดัน | 0 ~ 0.25MPa |
| 7 | ความต้องการของสถานที่ | ห้องทดสอบกันน้ํา IP ที่มุ่งมั่นพื้นดินควรเป็นพื้นที่เรียบ มีแสงสว่าง มีฟังก์ชันการเข้าและการระบายน้ําที่ดี |

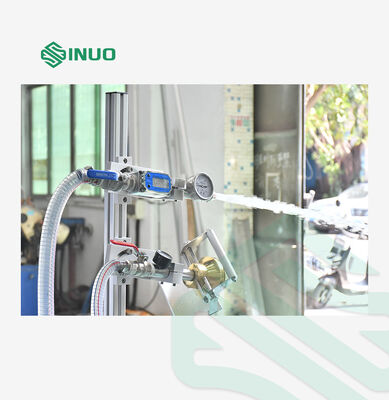

4. IPX5-IPX6 ช่องเชือก
โมดูลระบายน้ําเชือกถูกออกแบบมาเพื่อการทดสอบเจ็ตน้ําที่แข็งแรงและรองรับความต้องการระบายน้ําแยกสําหรับ IPX5 และ IPX6
ปริมาตรเทคนิค:
| ไม่ ไม่ | รายการ | IPX5 | IPX6 |
|---|---|---|---|
| 1 | การจัดหาน้ํา | อัตราการไหลของน้ํา> 12.5L / นาที ± 5% น้ําสะอาดโดยไม่รวม | อัตราการไหลของน้ํา> 100L / นาที ± 5% น้ําสะอาดโดยไม่รวม |
| 2 | กว้างของกระปุก | Ф6.3 มิลลิเมตร | Ф12.5 มิลลิเมตร |
| 3 | การไหลของน้ํา | 12.5±0.625L/min เครื่องวัดกระแสสามารถปรับได้ | 100±5 ลิตร/นาที |
| 4 | ระยะทางจากเจ็ทจูส ถึงห้อง | 2.5 ~ 3m | 2.5 ~ 3m |
| 5 | เวลาทดสอบ | ไม่น้อยกว่า 1 นาที/m2 ((ไม่น้อยกว่า 3 นาที) | ไม่น้อยกว่า 1 นาที/m2 ((ไม่น้อยกว่า 3 นาที) |
| 6 | เครื่องวัดความดัน | 0 ~ 0.25MPa | 0 ~ 0.25MPa |
| 7 | ความต้องการของสถานที่ | ห้องทดสอบกันน้ํา IP ที่มีความกว้างมากกว่า 3 เมตร มีฟังก์ชันการไหลเข้าและไหลออกที่ดี | ห้องทดสอบกันน้ํา IP ที่มีความกว้างมากกว่า 3 เมตร มีฟังก์ชันการไหลเข้าและไหลออกที่ดี |

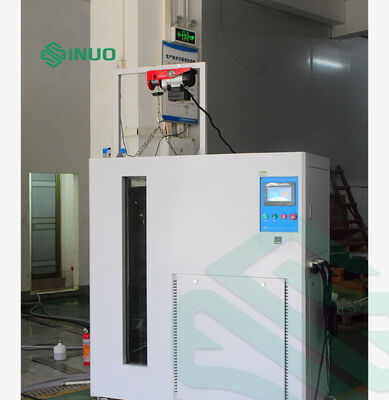

5. IPX7 ห้องดําน้ําที่บูรณาการและถังปั๊มน้ําและตู้ควบคุม
อุปกรณ์ประปาที่บูรณาการเป็นส่วนควบคุมกลางสําหรับระบบการทดสอบกันน้ํามันให้การควบคุมการไหลของน้ําและอุณหภูมิสําหรับระดับการทดสอบ IP ที่แตกต่างกันและยังทํางานเป็น IPX7 ห้องดําน้ําและ IPX8 ระบบการจัดหาน้ํา.
ปริมาตรเทคนิค:
|
ปริมาตร
|
รายละเอียด
|
|
การใช้งาน
|
การทดสอบกันน้ํา IPX1 ~ IPX6 การทดสอบการดําน้ํา IPX7 การทดสอบความแน่นน้ํา IPX8
|
|
จําหน่ายน้ํา
|
อุณหภูมิคงที่และการประปาน้ําระบายคงที่
|
|
อุณหภูมิน้ํา
|
อุณหภูมิห้อง ~ 65 °C (± 3 °C), การควบคุม PID
|
|
ระยะการไหล
|
กระแสขนาดเล็ก: 1 ~ 10L / นาที; กระแสขนาดใหญ่: 10 ~ 100L / นาที
|
|
ถังเก็บน้ํา
|
ประมาณ 500L
|
|
IPX7 หมุนยก
|
ระยะทางยก: 0 ~ 1200mm; โหลด: 100Kg
|
|
ระบบควบคุม
|
มิตซูบิชิ PLC + 7 นิ้ว สีจอสัมผัส
|
|
ขนาด / พลังงาน
|
1400mm × 750mm × 1600mm; สามระยะ AC 380V, 50Hz
|
6. IPX8 ถังดําน้ําลึก
ถังดําน้ําลึกถูกออกแบบและผลิตตาม IEC60529 IPX8
ปริมาตรเทคนิค:
1 ถังความดัน: ถังเหล็กไร้ขาว กว้าง 0.6 เมตร สูง 1.2 เมตร
2 ระยะการปรับความดัน: 0 ~ 5bar (สามารถปรับแต่งได้)
3 ระบบความดัน: ปั๊มเหล็กไร้ขัด + เครื่องแปลงความถี่
4 ความแม่นยําของเครื่องวัดความดัน: 0.25 องศา ระยะ: 6bar
5 เวลาทดสอบ: 0-99 นาที
ความดันขั้นสูงสุด: 5bar
ป้องกันความดัน: ป้องกันสวิทช์ความดัน
8 เชื่อมต่อกับอุปกรณ์ประปาโดย 3/4 ความดันสูงเชื่อมต่อเชือกสายเหล็ก
7- เครื่องหมุน
ขั้นตอนหมุนที่สามารถเลื่อนได้เป็นอุปกรณ์เสริมที่จําเป็นสําหรับการทดสอบ IPX1 ~ IPX6
| กว้างของเครื่องหมุน | Ø600 มม |
| ความเร็วของเครื่องหมุน | 1 รอบ / นาที |
| มุมเลื่อน | สามารถบรรลุได้ 0° และ 15° |
| มุมหมุนการทดสอบ | 90° การหมุนต่อเนื่อง |
| วัสดุของร่างกาย | โลหะอลูมิเนียมอุตสาหกรรม |
| ขนาด (LxDxH) | 800X800X250 มิลลิเมตร |
| ฐานอลูมิเนียมที่มีกลม | |
| การควบคุมกลับ, การควบคุมการเคลื่อนไหวหมุนโดยตู้ควบคุม | |
แทนที่จะติดตั้งเครื่องทดสอบกันน้ําแยกสําหรับทุกระดับ IPวิธีการทดสอบการเข้าของน้ํารวมกันในละลายห้องปฏิบัติการเดียว
ระบบประปากลางรองรับการใช้งานระบายน้ําขนาดเล็กและระบายน้ําขนาดใหญ่ ด้วยอุณหภูมิน้ําและการควบคุมระบายน้ําที่สามารถวางโปรแกรมได้
ปริมาตรการทดสอบสามารถกําหนดล่วงหน้าและติดตามผ่านอินเตอร์เฟซจอสัมผัส 7 นิ้วที่ควบคุมโดย PLC ทําให้การดําเนินงานประจําวันง่ายขึ้นและปรับปรุงความซ้ําของการทดสอบ
ขนาดหลอดหมุนที่แตกต่างกัน วิธีการฉีด อุปกรณ์ดําน้ํา และการตั้งเครื่องหมุน ทําให้ระบบสามารถปรับปรุงให้กับตัวอย่างการทดสอบที่แตกต่างกันและการวางแผนห้องปฏิบัติการ
ระบบนี้ถูกออกแบบโดยใช้มาตรฐานการทดสอบกันน้ํา IEC 60529 IPX1-IPX8 ทําให้มันเหมาะสําหรับห้องปฏิบัติการที่เกี่ยวข้องกับการป้องกันการเข้าของห้องการทดสอบผลิตภัณฑ์ไฟฟ้าและการทดสอบความเป็นมา.
