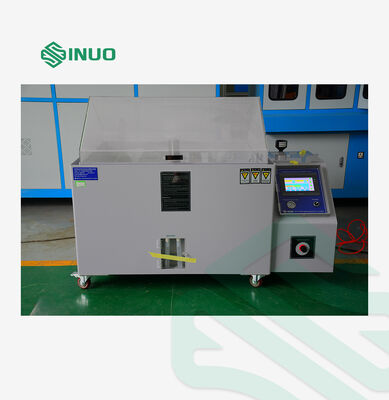

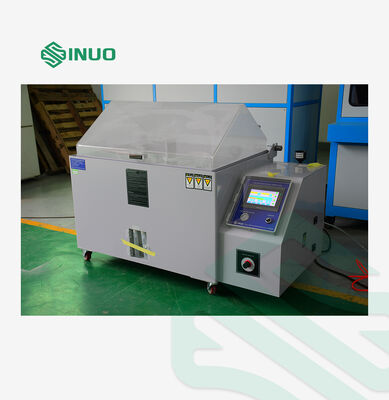

ISO 9227 ห้องทดสอบสเปรย์เกลือกรดสําหรับ NSS AASS CASS การทดสอบการเก่า

แหล่งจ่ายไฟ

เงื่อนไขของแหล่งจ่ายไฟและแหล่งจ่ายไฟ

AC 220V เฟสเดียวสองสาย + สายดินป้องกัน; ช่วงความผันผวนของแรงดันไฟฟ้าที่อนุญาต ± 10% V;

ช่วงความผันผวนของความถี่ที่อนุญาตคือ 50/60 ± 0.5HZ; แหล่งจ่ายไฟ TN-S หรือแหล่งจ่ายไฟ TT;

ความต้านทานกราวด์ของสายกราวด์ป้องกันน้อยกว่า 4 Ω;

ผู้ใช้จำเป็นต้องกำหนดค่าสวิตช์อากาศหรือสวิตช์เปิดปิดที่มีความจุที่สอดคล้องกันสำหรับอุปกรณ์ที่สถานที่ติดตั้ง และสวิตช์นี้จะต้องควบคุมการใช้อุปกรณ์อย่างอิสระ

ดัชนีประสิทธิภาพ

ใช้สภาวะแวดล้อม

1. อุณหภูมิสภาพแวดล้อมคือ 5 ~ 30 ℃ และความชื้นสัมพัทธ์คือ ≤ 85% RH;

2. สถานที่ติดตั้งจะต้องเรียบและไม่มีการสั่นสะเทือน

3. อุปกรณ์จะต้องเก็บให้ห่างจากแหล่งความร้อนและสารไวไฟและวัตถุระเบิด

4. ตำแหน่งการติดตั้งจะต้องไม่ถูกแสงแดดโดยตรง และจะต้องรักษาการไหลเวียนของอากาศภายในอาคาร

5. สถานที่ติดตั้งอุปกรณ์ต้องสะอาด และไม่ควรติดตั้งในบริเวณที่มีฝุ่นมากหรือบริเวณช่องระบายฝุ่น

ช่วงอุณหภูมิและความชื้น

อุณหภูมิห้องปฏิบัติการ: RT~ 50 ℃

อุณหภูมิถังแรงดัน: RT ~ 63 ℃

ความชื้นสัมพัทธ์ ≥ 85% RH

อัตราความร้อน

อุณหภูมิห้องปฏิบัติการ RT →+50 ℃ ≤ 60 นาที

อุณหภูมิถังแรงดัน RT →+63 ℃ ≤ 60 นาที

พารามิเตอร์ทางเทคนิคหลัก

ความละเอียดอุณหภูมิ: 0.1 ℃

ส่วนเบี่ยงเบนของอุณหภูมิ: ± 1 ℃

ความสม่ำเสมอของอุณหภูมิ: 2 ℃

ความผันผวนของอุณหภูมิ: 1 ℃

ปริมาตรสเปรย์ (ลูกบาศก์เมตร/80ซม.2/ชม.) 1.0~2.0 (เก็บเป็นเวลาอย่างน้อย 16 ชั่วโมง แล้วหาค่าเฉลี่ย)

แรงดันสเปรย์: 1.00 ± 0.01kgf/cm2

ค่าพีเอชของยาเหลว: เป็นกลาง 6.0~7.0, กรด 3.0~3.1

ค่าพีเอชของสารละลายสเปรย์: เป็นกลาง 6.5~7.2, กรด 3.1~3.3

เวลาในการควบคุม: 1S ~ 9999H สามารถตั้งค่าโดยพลการ

หมายเหตุ: การสูญเสียคาร์บอนไดออกไซด์ในสารละลายระหว่างการฉีดพ่นอาจทำให้ค่า pH เปลี่ยนแปลง วิธีการต่อไปนี้สามารถใช้ได้ เช่น การทำความร้อนสารละลายให้มากกว่า 35 ℃ ก่อนใส่ลงในอุปกรณ์ทดสอบ หรือใช้น้ำเดือดสดเพื่อเตรียมสารละลายเพื่อลดปริมาณคาร์บอนไดออกไซด์ในสารละลาย ซึ่งสามารถหลีกเลี่ยงการเปลี่ยนแปลงค่า pH ได้ การทดสอบกรดหรือการทดสอบสเปรย์เกลือเร่งทองแดงคือเพื่อให้แน่ใจว่าค่า pH ของสารละลายสเปรย์ ปรับค่า PH ของสารละลายเป็น 2.8~3.0 และตรวจสอบว่าสารละลายและ/หรือตัวถูกละลายตรงตามข้อกำหนดหรือไม่

ทดสอบความสอดคล้องและมาตรฐานการใช้งานผลิตภัณฑ์

1. GB/T2423.17-2008/IEC 60068-2-11-1981 วิธีทดสอบสเปรย์เกลือ

2. มาตรฐาน ASTM B117-2009 การทดสอบสเปรย์เกลือ

3. วิธีทดสอบสเปรย์น้ำเกลือ JIS H8502

4. GB/T10125-2012/ISO 9227-2006 วิธีทดสอบสเปรย์น้ำเกลือ

5. GB-T5170.8-2008 วิธีการตรวจสอบสำหรับอุปกรณ์ทดสอบสิ่งแวดล้อมสำหรับผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ - อุปกรณ์ทดสอบสเปรย์เกลือ

6. GB-T5170.11-2008 วิธีการตรวจสอบสำหรับอุปกรณ์ทดสอบก๊าซที่มีฤทธิ์กัดกร่อน

7. การทดสอบสเปรย์เกลือ ISO9227

8. GB-T10587-2006 เงื่อนไขทางเทคนิคสำหรับห้องทดสอบสเปรย์เกลือ

ลักษณะโครงสร้าง

โครงสร้างกล่อง

ห้องปฏิบัติการใช้แผ่นโพลีเอทิลีน PVC นำเข้า (เอเชียใต้ ไต้หวัน) ที่มีความหนา 8 มม. และอุณหภูมิที่ทนทาน 85 ℃

ฝาครอบซีลห้องปฏิบัติการ ผลิตจากแผ่นอะคริลิคนำเข้า หนา 8 มม.

ขวดรีเอเจนต์ใช้การตรวจจับระดับน้ำที่ซ่อนอยู่ ซึ่งทำความสะอาดง่ายและไม่แตกง่าย

ถังลมแรงดันทำจากถังสแตนเลสทนแรงดันสูง SUS304 # ซึ่งมีคุณสมบัติเป็นฉนวนความร้อนได้ดีที่สุด

ชั้นวางวัสดุทดสอบใช้ชั้นวางแบ่งระนาบซึ่งสามารถปรับมุมของหมอกที่ตกลงมาและการเกิดฝ้าทุกด้านได้อย่างอิสระ มีตัวอย่างวางไว้มากมาย

ฝาครอบซีลทำงานด้วยระบบนิวแมติก

ห้องปฏิบัติการถูกปิดผนึกด้วยน้ำเพื่อให้แน่ใจว่าไม่มีการรั่วไหลของก๊าซที่มีฤทธิ์กัดกร่อนในกล่อง

กล่องควบคุมและกล่องทดสอบถูกรวมเข้าด้วยกัน และโครงสร้างด้านซ้ายและขวาใช้งานง่าย

โครงสร้างการแยกน้ำและไฟฟ้าถูกนำมาใช้เพื่อป้องกันไม่ให้น้ำเข้าสู่กล่องควบคุมไฟฟ้าและอุปกรณ์เสริมที่สร้างความเสียหายได้อย่างมีประสิทธิภาพ

ฝาครอบตู้

ฝาครอบซีลของห้องปฏิบัติการทำจากแผ่นอะคริลิกนำเข้าที่มีความหนา 8 มม. และด้านบนทำเป็นฝาครอบซีล 1,000 มุม ซึ่งป้องกันไม่ให้คอนเดนเสทตกลงบนพื้นผิวตัวอย่างอย่างมีประสิทธิภาพในระหว่างการทดสอบและส่งผลต่อผลการทดสอบ

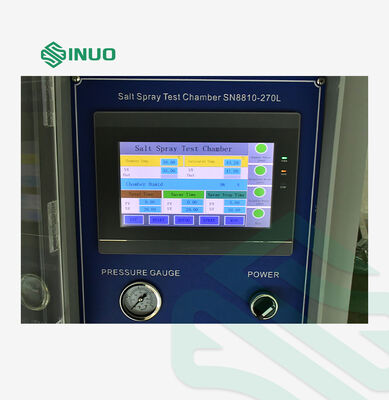

แผงควบคุม

เกจวัดความดัน, สวิตช์ไฟหลัก

ตู้ควบคุมการกระจายอำนาจ

โซลินอยด์วาล์วเติมน้ำ, สเปรย์โซลินอยด์วาล์ว, โซลินอยด์วาล์วไล่ฝ้า, บอร์ดจ่ายไฟ, ตัวป้องกันอุณหภูมิเกิน, กระบอกแรงดันอิ่มตัวของอากาศ, วาล์วควบคุมสเปรย์

ระบบทำความร้อน

ใช้โหมดการทำความร้อนด้วยไอน้ำและท่อความร้อนโลหะผสมไทเทเนียม PID ควบคุมความร้อนเพื่อให้เกิดความสมดุลของอุณหภูมิ

ระบบแต่งหน้าน้ำ

1. การเสริมน้ำสำหรับห้องปฏิบัติการและถังแรงดัน: ระบบควบคุมการเสริมน้ำแบบแมนนวลและอัตโนมัติสามารถเชื่อมต่อกับการเสริมน้ำควบคุมอัตโนมัติของท่อน้ำประปาหรือโหมดการเสริมน้ำแบบแมนนวลแบบคู่ซึ่งใช้งานง่าย

หมายเหตุ: หากน้ำประปามีสิ่งเจือปนมากเกินไป หรือมีกรดหรือด่าง จะต้องติดตั้งตัวกรองที่ช่องเติมน้ำ

2. การเสริมน้ำยาเหลว: มีการนำถังเก็บน้ำขนาดใหญ่ที่ซ่อนอยู่ภายในมาใช้ และมีการใช้การเสริมน้ำด้วยตนเอง

ระบบระบายน้ำ

อุปกรณ์ควบคุมวาล์วระบายน้ำ โหมดระบายน้ำแบบแมนนวล

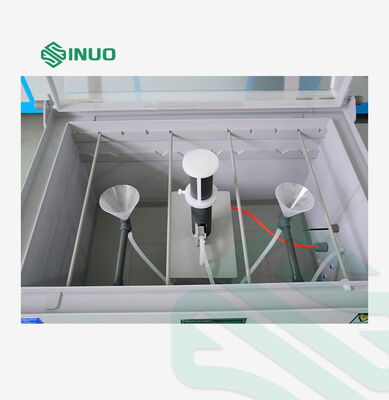

ระบบสเปรย์

ใช้หลักการเบอร์โนลต์เพื่อดูดซับน้ำเกลือแล้วทำให้เป็นละอองโดยมีระดับการทำให้เป็นละอองสม่ำเสมอ

ไม่มีการปิดกั้นปรากฏการณ์การตกผลึกซึ่งสามารถรับประกันมาตรฐานของการทดสอบอย่างต่อเนื่อง

หัวฉีดทำจากแก้วพิเศษ

หอสเปรย์เรียวแบบปรับได้สามารถกระจายสเปรย์ได้อย่างมีประสิทธิภาพ ทำให้มั่นใจได้ว่าสเปรย์จะสม่ำเสมอและควบคุมปริมาณสเปรย์

โหมดสเปรย์

ต่อเนื่อง/ไม่ต่อเนื่อง

ระบบจ่ายอากาศ

แรงดันสเปรย์จะถูกปรับ 1 กก./ซม.2 ในสองขั้นตอน เป็นครั้งแรกที่มีการปรับอากาศอัดเป็น 2 กก./ซม.2 และเข้าสู่ถังอิ่มตัวเพื่อให้ความร้อน เป็นครั้งที่สอง ปรับแรงดันสเปรย์เป็น 1กก./ซม.2

ระบบไอเสียแบบหมอก

1. อุปกรณ์ไอเสียหมอกสมดุลแรงดันอัตโนมัติเต็มรูปแบบ ซึ่งจำเป็นต้องเชื่อมต่อกับท่อไอเสียหมอกเท่านั้น และปล่อยหมอกโดยอัตโนมัติตามความดันในกล่อง

2. สวิตช์ปุ่มไล่ฝ้าแบบแมนนวล เพียงคลิกปุ่มนี้ก่อนเปิดฝาครอบห้องทดสอบเพื่อกำจัดหมอกในร่มอย่างรวดเร็ว

3. หมายเหตุ: ท่อไอเสียของเครื่องจะต้องขยายไปยังที่โล่งกลางแจ้งและจำเป็นต้องหลีกเลี่ยงการอยู่ใกล้กับสิ่งของที่มีฤทธิ์กัดกร่อนเพื่อป้องกันไม่ให้หมอกจากเครื่องกัดกร่อนสิ่งของอื่น ๆ ท่อไอเสียแบบหมอกแบบขยายจะต้องไม่มีส่วนลดเป็นคลื่นเพื่อป้องกันไม่ให้คอนเดนเสทในท่อไอเสียแบบหมอกปิดกั้นท่อไอเสียและปล่อยก๊าซเสียอย่างมีประสิทธิภาพ

ระบบควบคุมไฟฟ้า

คอนโทรลเลอร์

หน้าจอสัมผัสขนาด 1.7 นิ้ว อินเทอร์เฟซที่ใช้งานง่าย ดูข้อมูลทั้งหมดได้อย่างรวดเร็ว

2. ระบบป้องกันการเตือนข้อผิดพลาดแบบดิจิตอลทั้งหมด ป้องกันการเผาไหม้ที่แห้งและอุณหภูมิสูงเกินไป

3. ใช้เอาต์พุต SSR กำลังสูงและหน้าสัมผัสรีเลย์เงินแท้นำเข้าซึ่งมีอายุการใช้งาน 106

4. โหมดการควบคุมหลายทางซึ่งสามารถทดสอบได้ในโหมดต่อเนื่อง/ไม่ต่อเนื่อง/ด้วยตนเอง/อัตโนมัติ

5. มีโหมดการไล่ฝ้าแบบแมนนวล/อัตโนมัติเพื่อให้แน่ใจว่าละอองเกลือจะไม่รั่วไหล เพื่อหลีกเลี่ยงการกัดกร่อนของห้องปฏิบัติการ

6. วิธีการแก้ไขที่ซ่อนอยู่ช่วยให้มั่นใจว่าสามารถควบคุมอุณหภูมิได้อย่างแน่นอน

7. ด้วยฟังก์ชั่นหน่วยความจำไฟฟ้าขัดข้อง ในกรณีที่ไฟฟ้าขัดข้องกะทันหันหรือปิดเครื่องในระหว่างการทดลอง ข้อมูลจะถูกบันทึกโดยอัตโนมัติ โดยไม่เสียเวลาในการทดลอง เพื่อหลีกเลี่ยงการทำการทดลองซ้ำ

โหมดอินพุตอุณหภูมิ

สามารถตั้งค่าบนหน้าจอสัมผัสได้

แสดงอุณหภูมิ

แสดงค่าที่ตั้งไว้และค่าอุณหภูมิจริง

การแสดงเวลา

แสดงผลบนหน้าจอสัมผัส เวลาขั้นต่ำ 1 วินาที

โหมดการทำงาน

การทำงานต่อเนื่อง/การทำงานไม่ต่อเนื่อง

ช่วงการตั้งค่าอุณหภูมิ

ขีดจำกัดบนและล่างของช่วงอุณหภูมิสูงสุด 5 ℃

จอแสดงผลแผง

ตั้งค่าอุณหภูมิ, ค่าอุณหภูมิปัจจุบัน, เวลาที่ตั้งไว้, เวลาปัจจุบัน, เวลาสเปรย์, เวลาอุณหภูมิคงที่, ตัวบ่งชี้อุณหภูมิผิดปกติ, ตัวบ่งชี้ความผิดปกติของการขาดแคลนน้ำ, ตัวบ่งชี้สิ้นสุดการทำงาน, ตัวบ่งชี้สถานะสเปรย์, ตัวบ่งชี้สถานะการไล่ฝ้า

เครื่องวัดอุณหภูมิร่างกาย

ความต้านทานแพลตตินัม PT100

โหมดควบคุมอุณหภูมิ

Anti-Integral Saturation PID, BTC โหมดควบคุมอุณหภูมิที่สมดุล (อุปกรณ์ทดสอบอุณหภูมิ)

อุปกรณ์ป้องกันความปลอดภัย

กล่องทดสอบ

การป้องกันอุณหภูมิที่สูงเกินไป, การป้องกันการขาดแคลนน้ำ

บาร์เรลอิ่มตัว

การป้องกันอุณหภูมิที่สูงเกินไป, การป้องกันการขาดแคลนน้ำ

ระบบทำความร้อน

ท่อทำความร้อนไหม้แห้ง น้ำประปาและการระบายน้ำผิดปกติ

พาวเวอร์ซัพพลาย

ป้องกันการรั่วไหล โอเวอร์โหลด และป้องกันการลัดวงจร

ข้อกำหนดด้านสภาพแวดล้อมการจัดเก็บข้อมูล

อุณหภูมิสภาพแวดล้อมของอุปกรณ์จะต้องถูกเก็บไว้ภายใน 0 ℃~+45 ℃

ข้อกำหนดสำหรับไซต์การติดตั้ง

ระยะห่างระหว่างแผงผนังด้านซ้ายและขวาและด้านหลังของกล่องทดสอบและผนังจะต้องไม่น้อยกว่า 600 มม. และระยะห่างระหว่างด้านหน้าและผนังจะต้องไม่น้อยกว่า 800 มม. ในการขนส่งอุปกรณ์ไม่ว่าจะเป็นทางเข้าประตู ทางเดิน ลิฟต์ ฯลฯ เพื่อหลีกเลี่ยงผลกระทบต่อความคืบหน้าของโครงการ

เกณฑ์การยอมรับและการตรวจสอบโดยบุคคลที่สาม

1. เกณฑ์การยอมรับ: ตัวชี้วัดทางเทคนิคจะต้องเป็นไปตามวิธีการที่ระบุไว้ใน "ข้อตกลงทางเทคนิค" ที่ลงนามโดยทั้งสองฝ่าย

2. วิธีการยอมรับ: การยอมรับอย่างเป็นทางการจะต้องดำเนินการที่สถานที่ของผู้เรียกร้อง

3. หากผู้เรียกร้องจำเป็นต้องเชิญบุคคลที่สาม (ผ่านการตรวจสอบโดยศูนย์ตรวจสอบคุณภาพอุปกรณ์ทดสอบสิ่งแวดล้อมแห่งชาติและออกรายงานการตรวจสอบที่ถูกต้อง) ให้เข้าร่วมในการยอมรับก่อนออกจากโรงงาน ผู้เรียกร้องจะต้องเป็นผู้รับผิดชอบค่าใช้จ่าย หากการยอมรับครั้งแรกไม่มีเงื่อนไข ค่าใช้จ่ายที่เกิดขึ้นในการยอมรับครั้งที่สองหลังจากการปรับปรุงโดยซัพพลายเออร์จะต้องตกเป็นภาระของซัพพลายเออร์

4. ลูกค้ามอบหมายให้ศูนย์ตรวจสอบคุณภาพอุปกรณ์ทดสอบสิ่งแวดล้อมแห่งชาติตรวจสอบ
