IEC 60112 เครื่องทดสอบการติดตามการรั่วไหลสําหรับวัสดุประกอบไฟฟ้าไฟฟ้า CTI PTI

เครื่องทดสอบการติดตามการรั่วไหล IEC 60112 สำหรับวัสดุฉนวน EV การทดสอบ CTI PTI

ข้อมูลผลิตภัณฑ์:

เครื่องทดสอบดัชนีการติดตามเปรียบเทียบ (CTI) และดัชนีการติดตามพิสูจน์ (PTI) รุ่น SN774 เป็นอุปกรณ์ทดสอบในห้องปฏิบัติการระดับมืออาชีพที่ออกแบบมาเพื่อประเมินประสิทธิภาพการต้านทานการติดตามของวัสดุฉนวนแข็ง สอดคล้องกับมาตรฐานสากล IEC, UL และ ASTM ทั่วโลก อุปกรณ์ทดสอบความแม่นยำนี้ถูกนำมาใช้อย่างแพร่หลายในห้องปฏิบัติการตรวจสอบคุณภาพ โรงงานผลิต และสถาบันรับรองบุคคลที่สามทั่วยุโรป อเมริกาเหนือ เอเชียตะวันออกเฉียงใต้ และภูมิภาคอื่นๆ ทั่วโลก

เครื่องทดสอบจำลองสภาพแวดล้อมการทำงานจริงของผลิตภัณฑ์ไฟฟ้า โดยใช้โหมดการหยดของเหลวแอมโมเนียมคลอไรด์และการนำไฟฟ้าแรงสูงเพื่อตรวจจับความล้มเหลวของฉนวน การติดตามการแตกหัก และการจุดติดไฟของวัสดุฉนวนภายใต้การทำงานร่วมกันของสนามไฟฟ้า ความชื้น และสารปนเปื้อน ให้ข้อมูลการทดสอบที่แม่นยำและเชื่อถือได้สำหรับการเลือกวัสดุ การรับรองความปลอดภัยของผลิตภัณฑ์ และการควบคุมคุณภาพของผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์

ข้อดีของผลิตภัณฑ์และคุณสมบัติหลัก

การกำหนดค่าการทดสอบความแม่นยำสูง: ติดตั้งปั๊มขนาดเล็ก Prominent นำเข้าเพื่อให้แน่ใจว่าปริมาณการหยดของเหลวและช่วงเวลากระโดดมีความแม่นยำสูง ขจัดข้อผิดพลาดในการทำงานด้วยตนเองและรับประกันผลการทดสอบที่ทำซ้ำได้

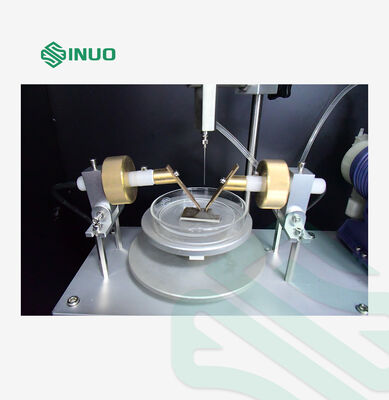

ขั้วไฟฟ้าแพลทินัมระดับมืออาชีพ: ใช้ขั้วไฟฟ้าแพลทินัมขนาดมาตรฐานที่มีมุมรวม 60° และแรงกดคงที่ 1.00N การแสดงผลแรงกดแบบเรียลไทม์บนหน้าจอ ตรงตามข้อกำหนดการทดสอบมาตรฐานอย่างสมบูรณ์

ระบบควบคุม PLC อัจฉริยะ: ติดตั้งหน้าจอสัมผัสสีขนาด 7 นิ้ว การตั้งค่าแรงดันไฟฟ้า กระแสไฟฟ้า จำนวนครั้งที่หยด และพารามิเตอร์การจับเวลาด้วยการคลิกเพียงครั้งเดียว การทำงานที่ง่ายดายและการแสดงข้อมูลอัจฉริยะ

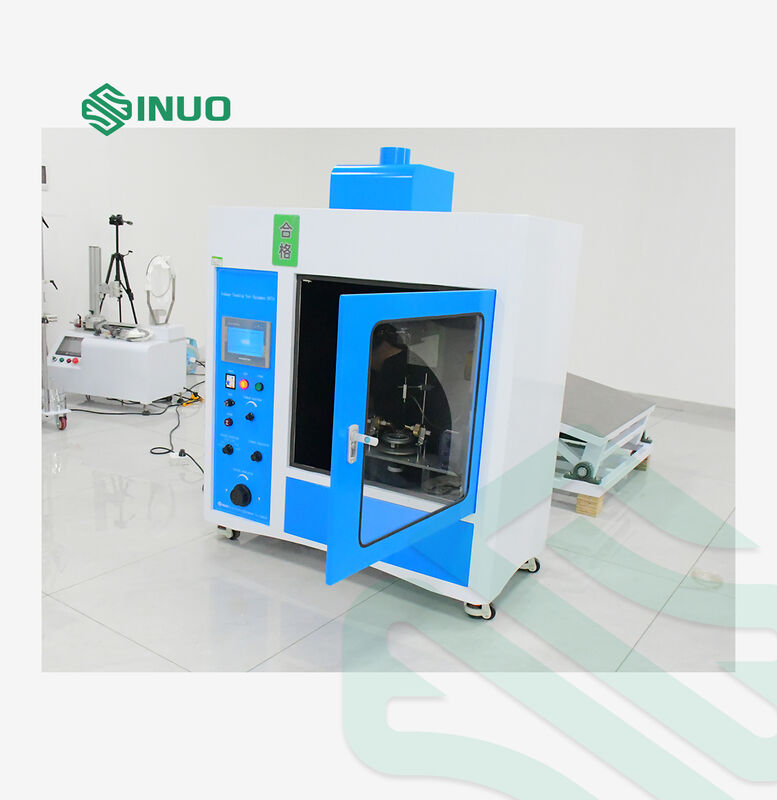

การออกแบบที่ปลอดภัยและใช้งานง่าย: ห้องทดสอบแบบปิด การทำงานภายนอกหลังปิดประตู การเตือนอัตโนมัติเมื่อเกิดความล้มเหลวในการติดตาม (≥2 วินาที) ช่วยให้มั่นใจในความปลอดภัยของผู้ปฏิบัติงานได้อย่างมีประสิทธิภาพ

โครงสร้างที่ปรับได้และสอบเทียบได้: ติดตั้งบล็อกเกจมาตรฐาน ความสูงของโต๊ะที่ปรับได้ และมุมขั้วไฟฟ้า สะดวกสำหรับการสอบเทียบอย่างรวดเร็วและตอบสนองความต้องการการทดสอบที่หลากหลาย

ครอบคลุมการใช้งานที่หลากหลาย: เหมาะสำหรับวัสดุฉนวนไฟฟ้าทุกชนิด พลาสติกวิศวกรรม และอุปกรณ์เสริมไฟฟ้า รองรับการตรวจสอบคุณภาพอุตสาหกรรมและการทดสอบ R&D

พารามิเตอร์ทางเทคนิค

พารามิเตอร์\รุ่น	SN774 (0.5m³)
แรงดันไฟฟ้าทำงาน	AC 220V±10% / 50Hz, 1KVA
การควบคุม	PLC
จอแสดงผล	หน้าจอสัมผัสสีขนาด 7 นิ้ว
แรงดันทดสอบ	0～600V ปรับได้ ความแม่นยำ 1.5%
อุปกรณ์จับเวลา	9999X0.1S
ขั้วไฟฟ้า	ขั้วไฟฟ้าแพลทินัม หนึ่งคู่
ขนาดขั้วไฟฟ้าแพลทินัม	(5±0.1) x(2±0.1)x(5)มม., เอียง 30°
มุมรวมและระยะห่างของขั้วไฟฟ้า	60°±5°, ระยะห่างคือ (4±0.1μm)
แรงดันขั้วไฟฟ้า	1.00N±0.05N สามารถปรับแรงดันได้ และสามารถวัดค่าและแสดงผลแบบเรียลไทม์บนหน้าจอสัมผัสได้

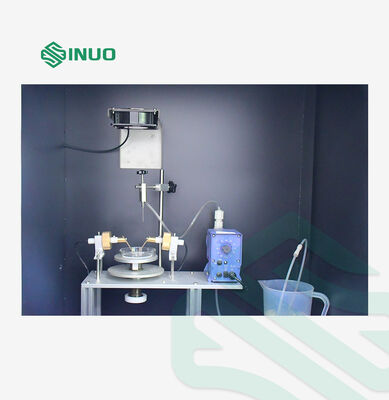

การควบคุมการหยดของเหลว	ควบคุมโดยปั๊มขนาดเล็ก ปริมาณและช่วงเวลาการหยดของเหลวมีความแม่นยำ ยี่ห้อปั๊มขนาดเล็ก: Prominent
ช่วงเวลาการหยดของเหลว	30±5S, ปรับได้
ความสูงในการหยดของเหลว	35±5มม.
ความล่าช้าในการหยดของเหลว	0.2S (เวลาเปิดวาล์วโซลินอยด์)
ขนาดการหยดของเหลว	45～50 หยด/ซม³วงจรหน่วงเวลา
2±0.1S (เมื่อกระแสไฟ 0.5A หรือมากกว่า)	แรงดันตกเมื่อไฟฟ้าลัดวงจร
8% สูงสุด	กระแสไฟฟ้าลัดวงจร
1±0.1A 1%	ความเร็วลม
0.2m/s	ข้อกำหนดด้านสิ่งแวดล้อม
0～40℃, ความชื้นสัมพัทธ์≤80%, ในสถานที่ที่ไม่มีการสั่นสะเทือนและก๊าซกัดกร่อนที่ชัดเจน	ขนาดและน้ำหนักอุปกรณ์
1100มม.* 550มม.* 1100มม., 180 กก.	สอดคล้องกับมาตรฐาน
IEC60695, IEC60112, IEC 60598-1, IEC 60884-1, UL746A, ASTMD3638, ฯลฯ.
