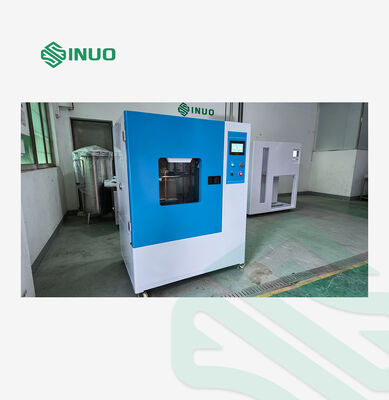

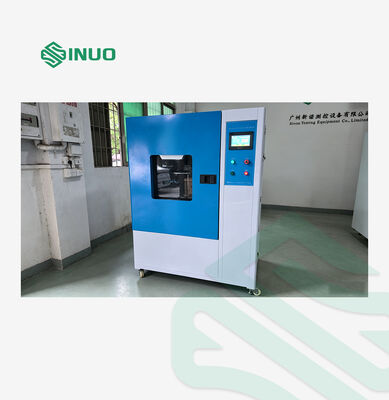

ห้องทดสอบน้ำหยดแนวตั้ง IEC 60529 IPX1-2 สำหรับชิ้นส่วนอิเล็กทรอนิกส์และยานยนต์

พารามิเตอร์ทางเทคนิค

พารามิเตอร์โครงสร้าง

ขนาดแผ่นหยด

ประมาณ L600 × W600 มม.

ขนาดห้องภายใน

ประมาณ L800 × D800 × H1000 มม.

ขนาดภายนอกโดยรวม

ประมาณ L1250 × D1020 × H1750 มม.

เส้นผ่านศูนย์กลางรูหยด

Ø0.4 มม.

ระยะห่างระหว่างรูหยด

20 × 20 มม.

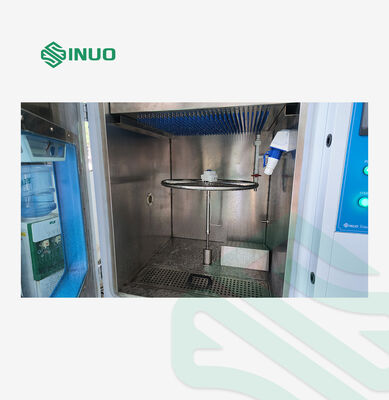

เส้นผ่านศูนย์กลางแท่นหมุน

Ø600 มม.

พารามิเตอร์การทำงาน

ปริมาณน้ำฝน

IPX1: 1±0.5 มม./นาที
IPX2: 3±0.5 มม./นาที

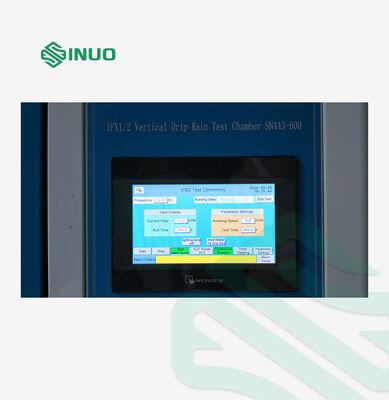

โหมดควบคุมการไหล

ปรับด้วยมือ

โหมดการยกแผ่นหยด

แบบคงที่ยกไม่ได้; การยกทำได้โดยแท่นหมุนรองรับตัวอย่าง

ความสูงในการยกแท่นหมุน

400–700 มม.

ความสามารถในการรับน้ำหนักของแท่นหมุน

50 กก.

มุมเอียงของแท่นหมุน

0° หรือ 15° (อ้างอิงแนวนอน)

ความเร็วรอบของแท่นหมุน

1 รอบ/นาที (สำหรับการทดสอบ IPX1)

ช่วงเวลาทดสอบ

0-999 นาที

อุปกรณ์ป้องกันความปลอดภัย

ป้องกันไฟรั่ว, ป้องกันน้ำขาด, ป้องกันไฟฟ้าลัดวงจร

พารามิเตอร์ไฟฟ้า

แหล่งจ่ายไฟ

AC 220V

กำลังไฟที่กำหนด

1.0 กิโลวัตต์

อุปกรณ์เสริมมาตรฐาน

คู่มือการใช้งาน 1 ชุด
ใบรับรองโรงงาน 1 ชุด
บัตรรับประกันอุปกรณ์ 1 ใบ
ไส้กรอง 1 ชิ้น
เข็มหยดทดสอบ 100 ชิ้น
ฐานเข็มหยดทองเหลือง 20 ชิ้น

เงื่อนไขการใช้งาน

ผู้ใช้จะต้องรับประกันเงื่อนไขต่อไปนี้และทำการเชื่อมต่อที่เกี่ยวข้อง

สถานที่ติดตั้ง

1. พื้นเรียบพร้อมระบบระบายน้ำที่ดี; พื้นและผนังต้องกันน้ำ, มีท่อระบายน้ำหรือรางระบายน้ำ
2. ความสามารถในการรับน้ำหนักพื้น ≥ 200 กก./ตร.ม.
3. สถานที่ที่มีการระบายอากาศดี
4. ไม่มีการสั่นสะเทือนรุนแรงรอบอุปกรณ์
5. ไม่มีการรบกวนจากสนามแม่เหล็กไฟฟ้าแรงสูงรอบอุปกรณ์
6. ไม่มีสารไวไฟ, ระเบิด, กัดกร่อน หรือฝุ่นละอองใกล้กับอุปกรณ์
7. มีพื้นที่เพียงพอสำหรับการปฏิบัติงานและการบำรุงรักษารอบเครื่อง: ระยะห่าง 600 มม. ด้านหลัง, ด้านซ้าย, ด้านขวา และด้านบน
8. ระยะห่าง 1200 มม. ด้านหน้าของอุปกรณ์

สภาพแวดล้อม

· อุณหภูมิ: 5°C ~ 35°C
· ความชื้นสัมพัทธ์: ≤85% RH
· ความดันบรรยากาศ: 86 kPa ~ 106 kPa

เงื่อนไขแหล่งจ่ายไฟ

แรงดันไฟฟ้าและความถี่

AC 220V±10%, 50Hz±10%; สายไฟเฟส + สายนิวทรัล + สายดินป้องกัน

กำลังไฟที่ติดตั้ง

1.0 กิโลวัตต์

ความต้านทานสายดินป้องกัน

ความต้านทานสายดินป้องกันน้อยกว่า 4 Ω

สวิตช์ไฟ

1. ผู้ใช้จะต้องติดตั้งเบรกเกอร์กระแสไฟฟ้ารั่ว (RCCB) ที่มีความจุเหมาะสมสำหรับอุปกรณ์นี้โดยเฉพาะที่สถานที่ติดตั้ง
2. ห้ามใช้สวิตช์มีดหรือเต้ารับติดผนัง
3. เบรกเกอร์กระแสไฟฟ้ารั่วจะต้องติดตั้งภายในระยะ 2 เมตรจากอุปกรณ์

ข้อกำหนดการจ่ายน้ำ

1. ผู้ใช้จะต้องจัดหาน้ำประปาที่มีแรงดันน้ำ ≥0.2 MPa, พร้อมก๊อกน้ำ 4 ทางที่สถานที่ติดตั้ง
2. ก๊อกน้ำจะต้องอยู่ภายในระยะ 2 เมตรจากอุปกรณ์

ข้อกำหนดการจ่ายอากาศ

จำเป็นต้องใช้เครื่องอัดอากาศ; แรงดันอากาศที่แนะนำ: 0.6 ~ 0.8 MPa
